YueLi ist ein Hersteller und Zulieferer von manuellen Bohr- und Gewindebohrmaschinen in China. Wir können Ihnen professionellen Service und bessere Preise bieten. Die manuelle Arbeitsmaschine besteht aus einem Untergestell, einer Säule, einem Hubtisch, einem Mittelwagen, einem Arbeitstisch und einer Spindeleinheit
YueLi ist ein professioneller Hersteller und Zulieferer von manuellen Bohr- und Gewindebohrmaschinen in China.

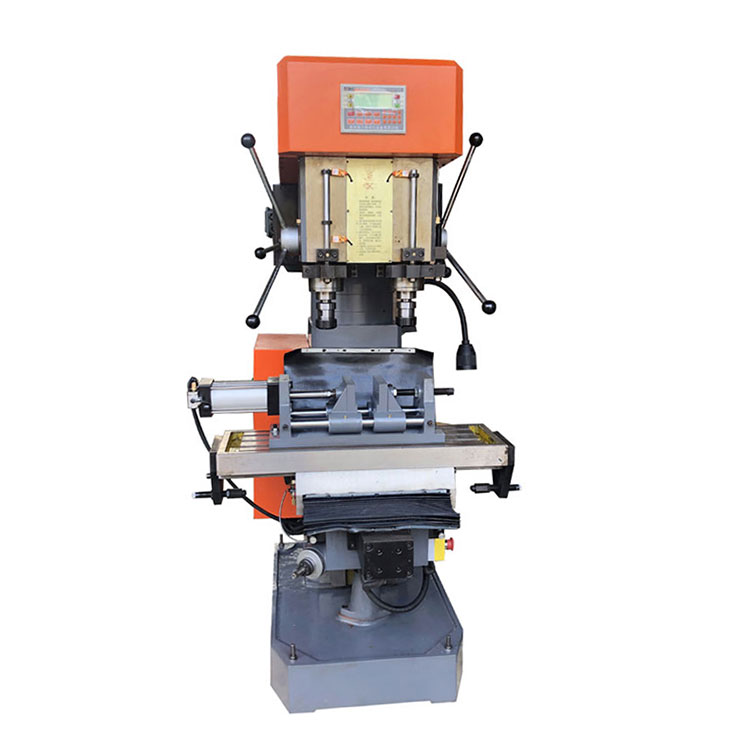

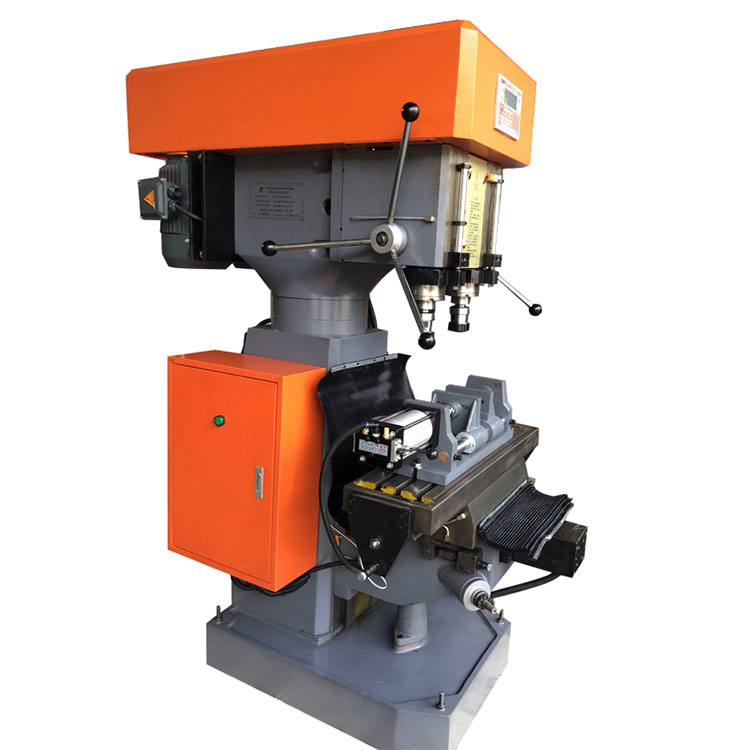

Beschreibung und Fotos der automatischen Ausrüstung
1.Die manuelle Arbeitsmaschine besteht aus einer Basis, einer Säule, einem Hubtisch, einem Mittelanhänger, einem Arbeitstisch und einer Spindeleinheit
2. SPS-Steuerung, Programmsteuerung, freundlicher Dialog zwischen Mensch und Maschine, intuitive Programmierung, einfach zu bedienen, normale Menschen können schnell lernen
3. Manuelle Vorschubeinheit mit Doppelspindel und Schiebehülse, koreanischer importierter Arbeitstisch mit pneumatischem Getriebe. Der Tisch verfügt über eine pneumatische Vorrichtung und einen hydraulischen Puffer zur Positionierung und Bewegung. Die Positionierungsgenauigkeit ist hoch. Beseitigt die altmodische Ausrüstung, die leicht zu erkennen ist und keine Fehlfunktionen des Schraubengewindes aufweist
4.Arbeitstisch nach Hochfrequenzbearbeitung, verschleißfest, hochtemperaturbeständig, ausgestattet mit Schmiersystem
5. Wird auf Ventile, Sanitärkeramik, Türsteuerungsbeschläge, Hydranten, Autoteile und andere Verarbeitungen angewendet, einfach zu bedienen, schönes Aussehen, kostengünstig.
Parametername |
Unit |
Modell |
|||
ZS4150×2B |
ZS4150×2C |
ZS4180×2B |
ZS4180×2C |
||
Durchmesser der Spindelhülse |
MM |
90 |
|
110 |
|
Anzahl Schneidspindeln |
/ |
2 |
|
2 |
|
Übertragungsmodus |
/ |
Synchronriemenantrieb der ersten Stufe |
Synchronriemenantrieb der ersten Stufe |
||
Maximaler Bohrdurchmesser |
MM |
50 |
80 |
||
Maximaler Gewindebohrdurchmesser |
MM |
50 |
80 |
||
Spindelkegel |
# |
MT40 |
NT40 |
||
Spindelsteigung |
MM |
240 |
240 |
||
Abstand zwischen Spindelstirnfläche und Arbeitstischoberfläche |
MM |
240-580 |
240-580 |
||
Abmessungen des Arbeitstisches |
MM |
800×230 |
800×230 |
||
Tischweg (X) |
MM |
250 |
250 |
||
Mittelschleppweg (Y) |
MM |
150 Pneumatik 150 |
150 Pneumatik 150 |
||
Spindelweg (Bohren / Gewindeschneiden) |
MM |
140/140 |
140/140 |
||
Manuelles/automatisches Gewindeschneiden |
/ |
Handbetrieb |
Automatisches Tippen |
Handbetrieb |
Automatisches Tippen |
Drehzahl der Bohrspindel |
U/min |
1013 |
1013 |
||
Drehzahl der Gewindeschneidspindel |
U/min |
518 |
518 |
||

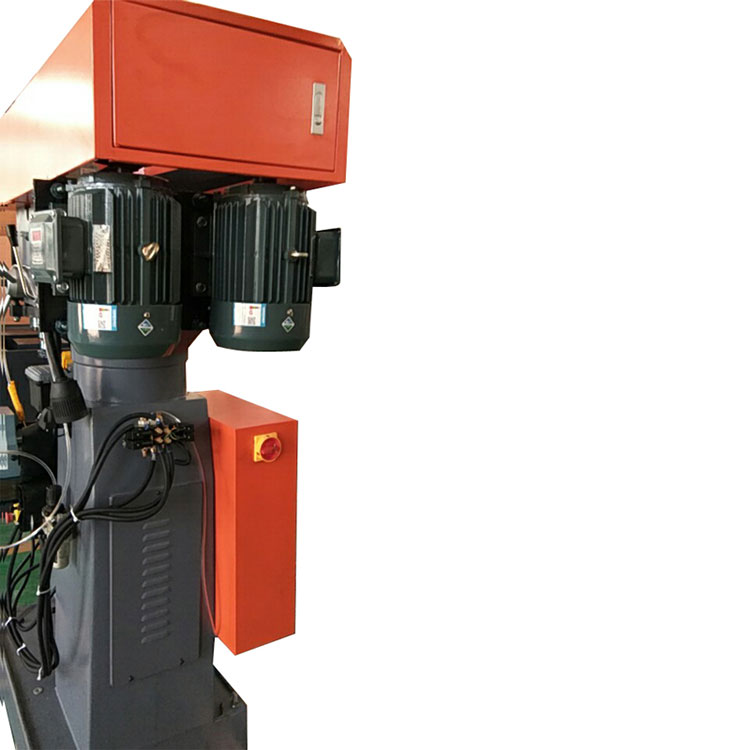

Art des Bohrmotors |
/ |
4 kW/4P |
5,5 kW/4P |
||
Art des Klopfmotors |
/ |
4 kW/4P |
5,5 kW/4P |
||
Totale Kraft |
kw |
8 |
11 |
||
Abmessungen (Länge * Breite * Höhe) |
Mm |
1420*920*1800 |
1420*920*1800 |
||
Maschinengewicht |
kw |
1300 |
1350 |
1300 |
1350 |
