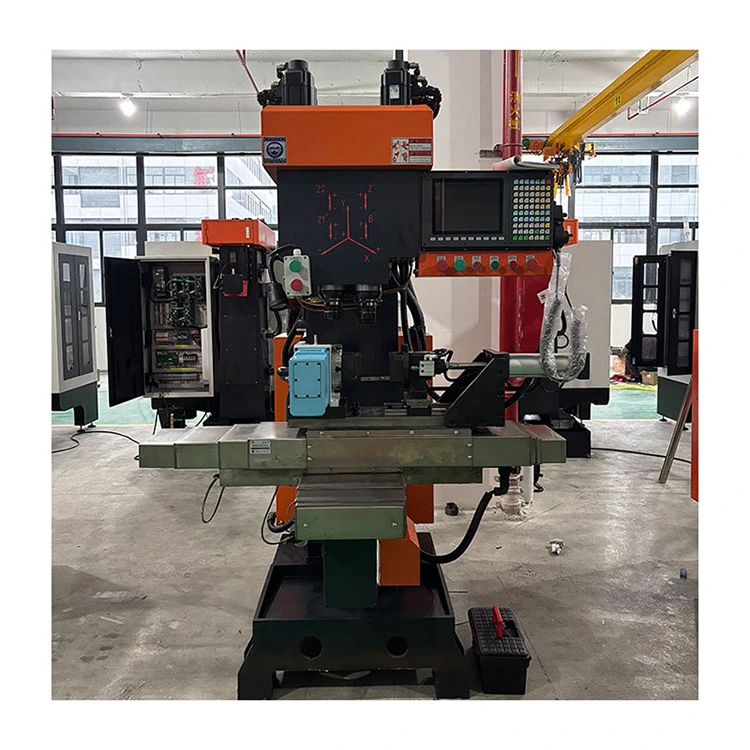

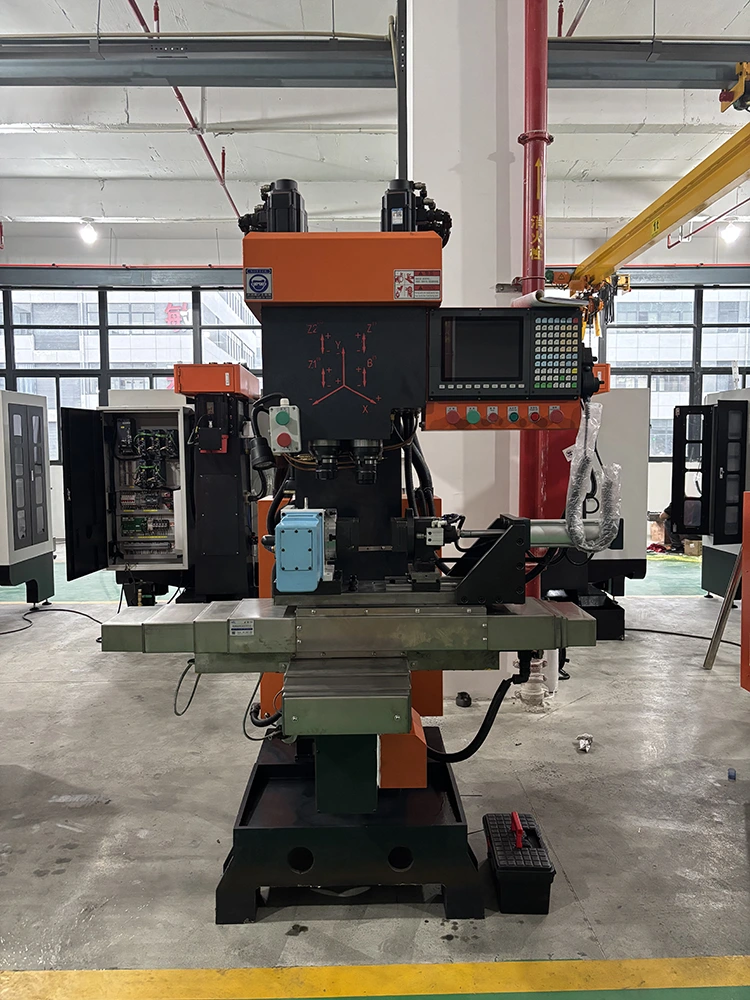

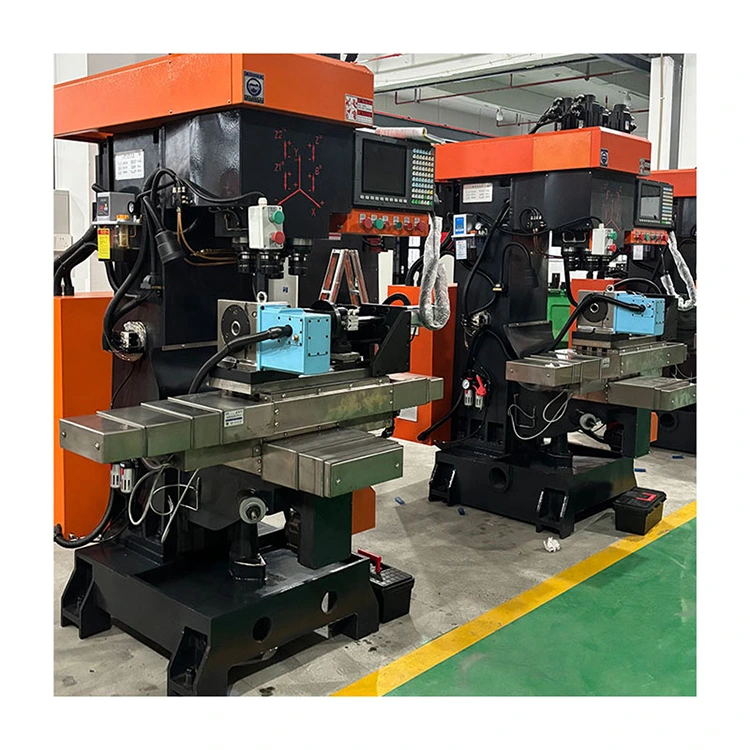

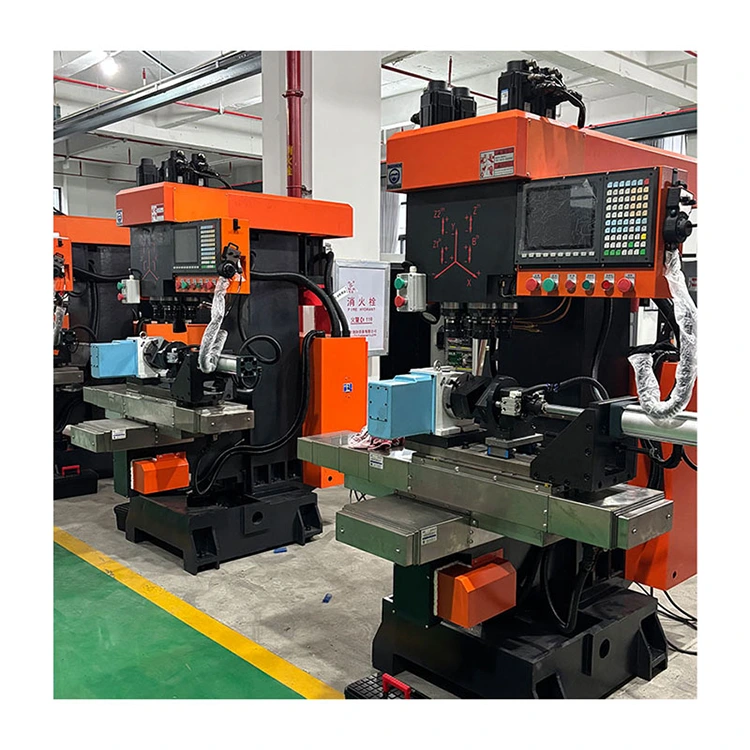

Multifunktionale 4-Spindel-Bohr-Gewindeschneidmaschine

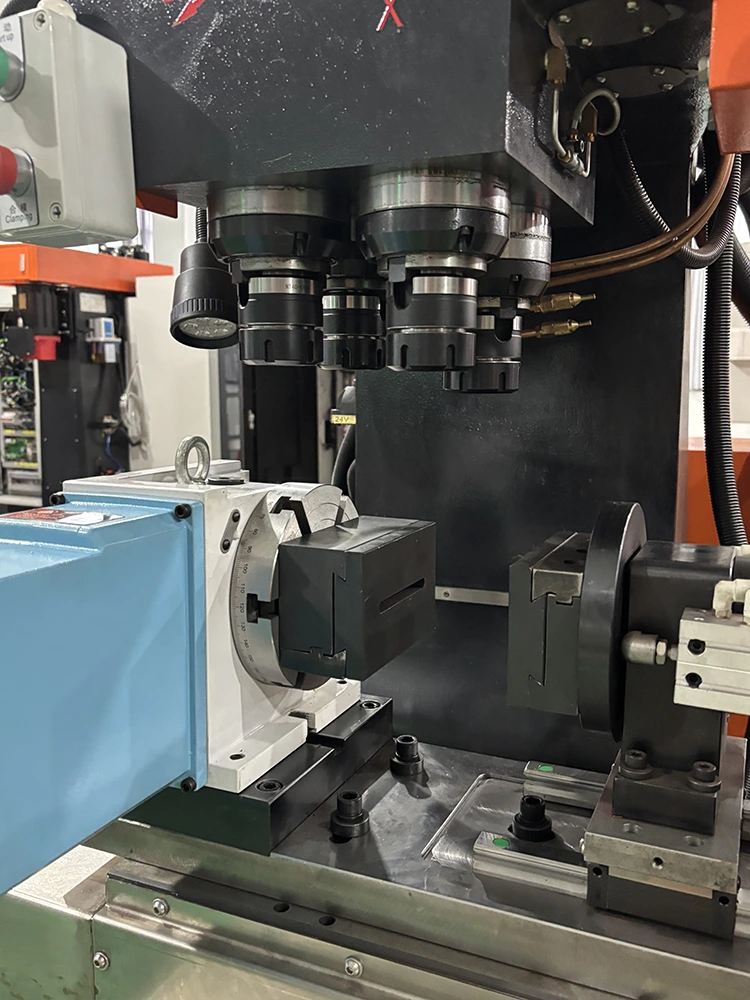

Die hochwertige Multifunktions-4-Spindel-Bohr- und Gewindebohrmaschine von YueLi ist ein vierachsiges CNC-Bearbeitungszentrum, das Bohr-, Gewindeschneid-, Fräs- und Nutfunktionen integriert. Ausgestattet mit einer vierten Achse kann sie Bohr-, Gewindeschneid-, Fräs- und Nutbearbeitungen auf verschiedenen Ebenen durchführen.

Modell:ZSK540

Anfrage absenden

Produktbeschreibung

Produktmerkmale

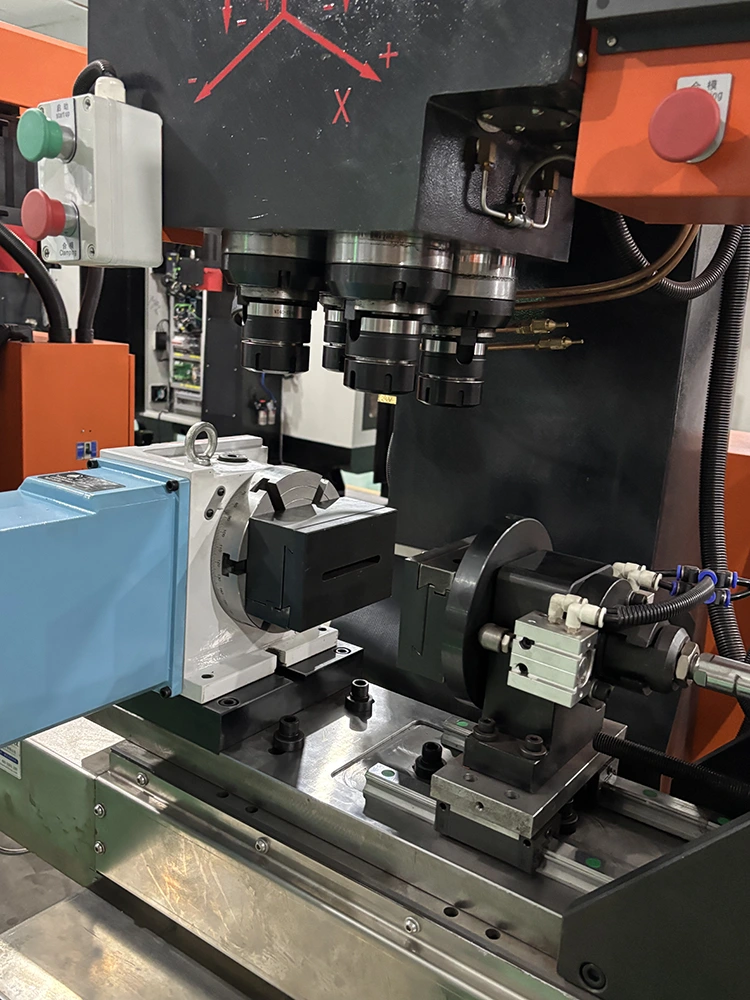

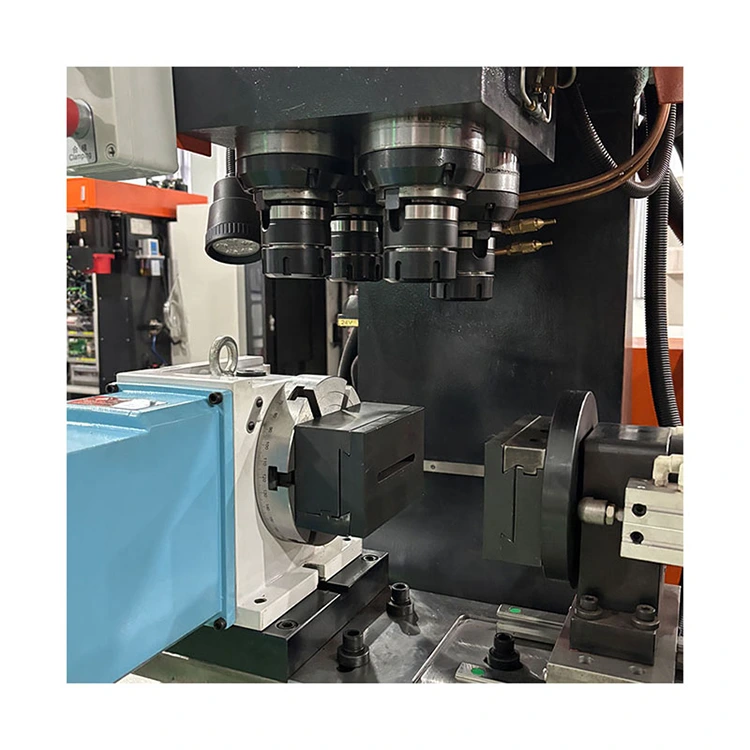

1. Alle vier Spindeln der hochwertigen Multifunktions-4-Spindel-Bohr- und Gewindebohrmaschine von YueLi sind mit Hochleistungsmotoren ausgestattet und können unabhängig voneinander betrieben werden. Die Leitspindeln verwenden Kugelumlaufspindeln, um einen stabilen und präzisen Betrieb zu gewährleisten. Die Geschwindigkeit kann jederzeit angepasst werden, um die Genauigkeit bei der wiederkehrenden Bearbeitung sicherzustellen.

2. Das Gusseisenbett wurde einer mehr als sechsmonatigen natürlichen Alterungsbehandlung unterzogen, die eine hervorragende Stabilität gewährleistet. Die Führungsschienen und Leitspindeln der Werkbank sind robust konstruiert und verhindern so ein Wackeln auch bei der Bearbeitung schwerer Materialien. Wichtige Komponenten werden von erfahrenen Technikern von Hand geschabt, um eine perfekte Passung aller Teile zu gewährleisten.

3. Die multifunktionale 4-Spindel-Bohr- und Gewindeschneidmaschine verwendet ein Taiwan Yitu-Steuerungssystem, das mit nur einer Berührung des Bildschirms einfach zu bedienen ist. Die Tastensymbole sind intuitiv und leicht verständlich, sodass auch Anfänger die Bedienung innerhalb eines halben Tages erlernen können. Häufig verwendete Bearbeitungsprogramme sind vorgespeichert und können bei einem Produktwechsel mit einem Klick umgeschaltet werden.

4. Die gesamte Maschine ist dicht verschlossen, wodurch Metallspäne, Ölflecken und Kühlmittelaustritt wirksam verhindert werden. Koreanische Pneumatikkomponenten sorgen für ein sensibles Ansprechverhalten und eine deutliche Notbremswirkung. Das Öffnen der Schutzabdeckung stoppt automatisch den Betrieb der Maschine und gewährleistet so die Sicherheit.

Produktparameter

Parametername	Spez
Maximaler Verfahrweg der X-Achse (Kugelumlaufspindel) mm	400mm
Maximaler Verfahrweg der Y-Achse (Kugelumlaufspindel) mm	280mm
Durchmesser der Spindelhülse	105mm
Spindelgewindebohrer	BT40
Maximaler Verfahrweg von Z1/Z2/Z3/Z4, mm	135mm
Spindelmittenabstand mm	120mm
Abstand von der Spindelendfläche zur Arbeitstischoberfläche mm	135mm
Abstand von der Spindelachse zur Bettführungsoberfläche mm	250
MAX Bohrdurchmesser mm	50mm
Maximaler Gewindebohrdurchmesser mm	50mm
Spindelgeschwindigkeit U/min	0-3000 U/min
Spindelmotorleistung KW	5,5 kW
Gesamtabmessungen (L×B×H):	1700×1850×2250
Nettogewicht der Maschine, kg	1600 kg

Qualitätsprüfung

Vor Verlassen des Werks wird die Multifunktions-4-Spindel-Bohr- und Gewindeschneidmaschine wiederholt mit Lasergeräten getestet, um sicherzustellen, dass die Geradheit und Ebenheit der Führungsschienen einwandfrei sind. Die Werkzeugmaschine verfügt über eine integrierte Fehlerkompensationsfunktion, die die Genauigkeit auch nach längerem Gebrauch beibehält. Eine hohe Wiederholgenauigkeit bei der Positionierung stellt sicher, dass Werkzeugwechsel die Genauigkeit nicht beeinträchtigen.

Produktanwendung

Es ist in der Lage, das Metallschneiden von Kupferteilen, Aluminiumteilen, Zinklegierungen und Stahlteilen durchzuführen und eignet sich für Branchen wie Sanitär- und Sanitärartikel, Feuerlöschventile, Türsteuerungshardware, Haushaltsgerätehardware, Wasserzähler und Auto-/Motorradteile sowie Luft- und Raumfahrt.
