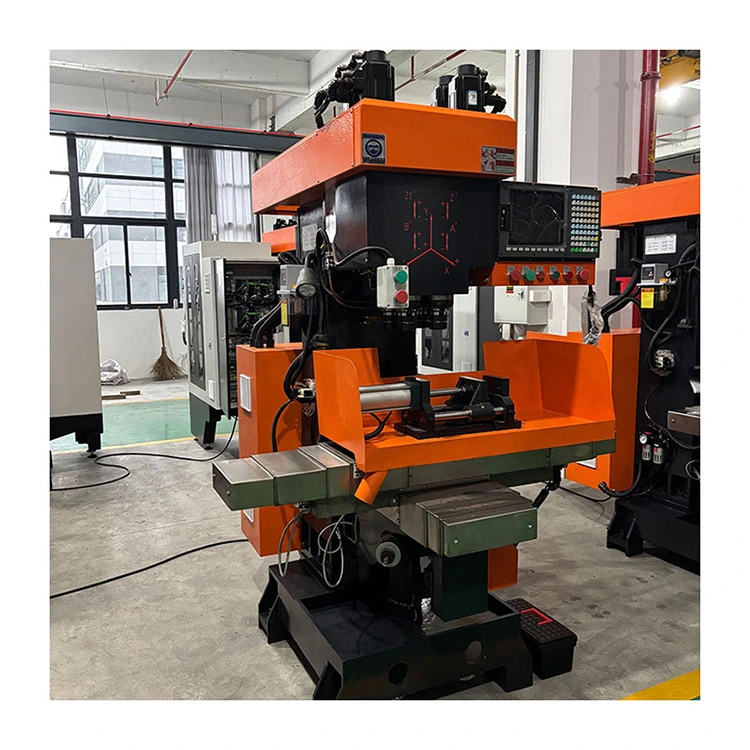

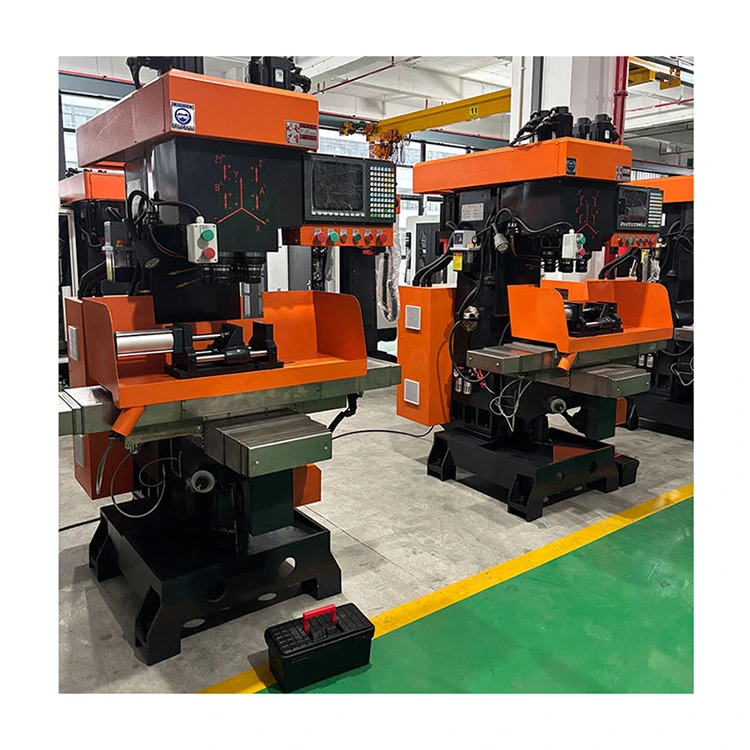

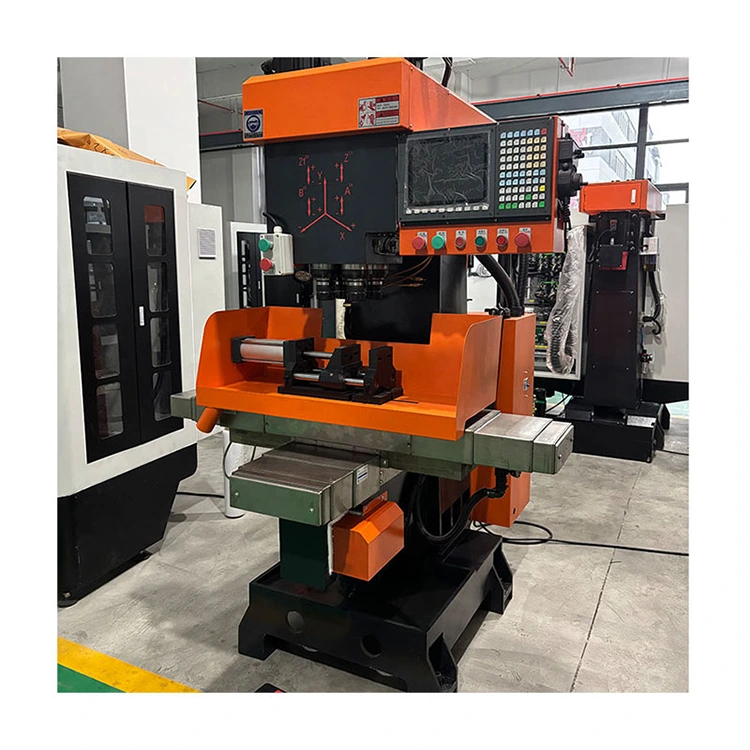

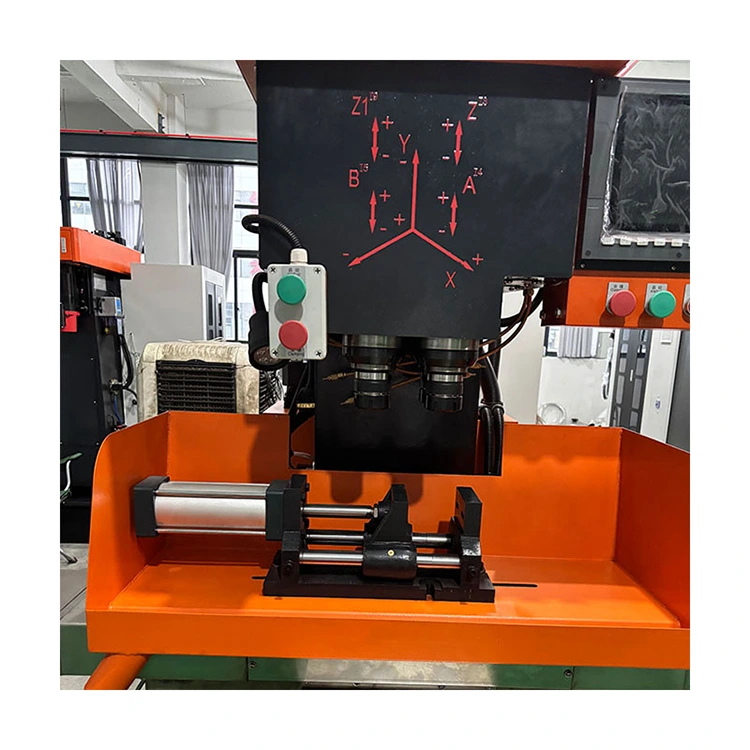

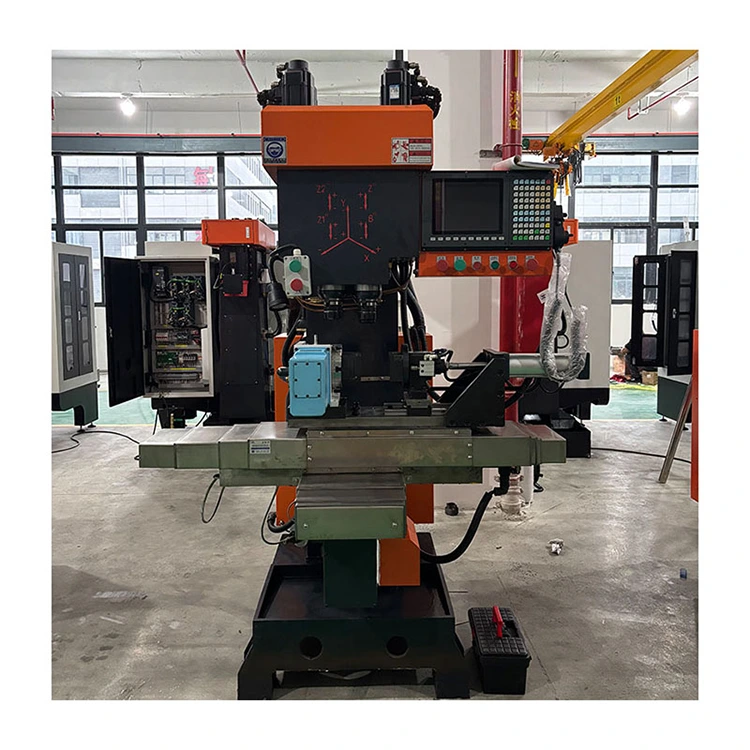

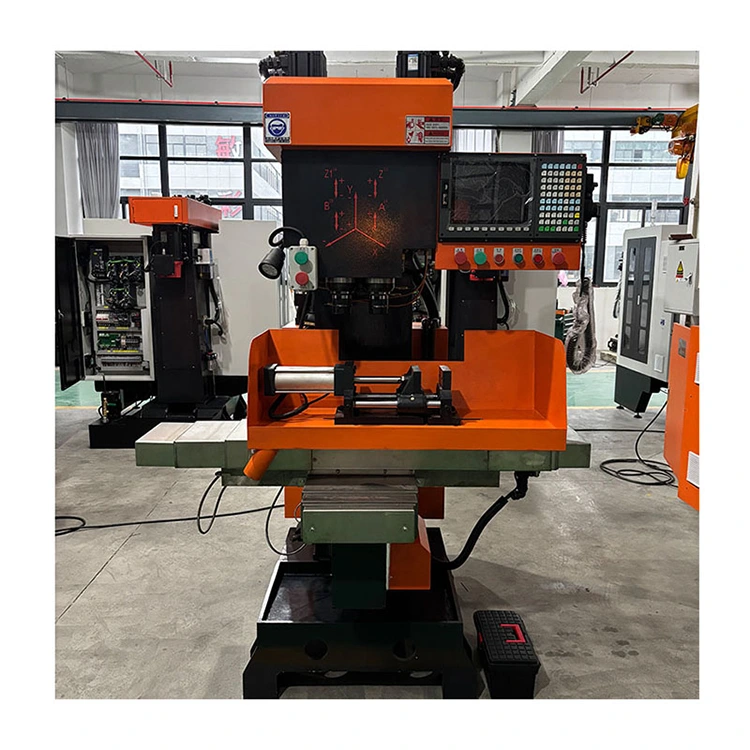

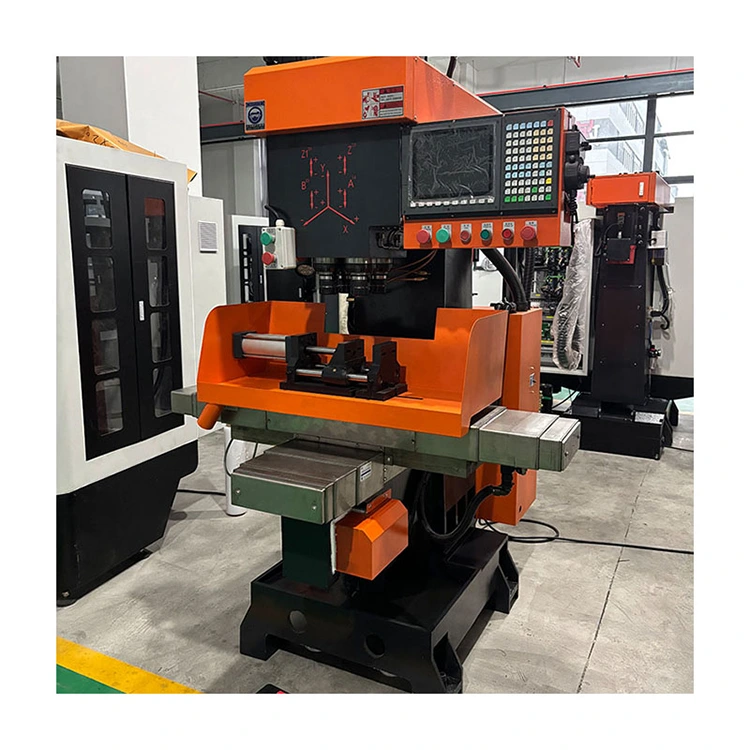

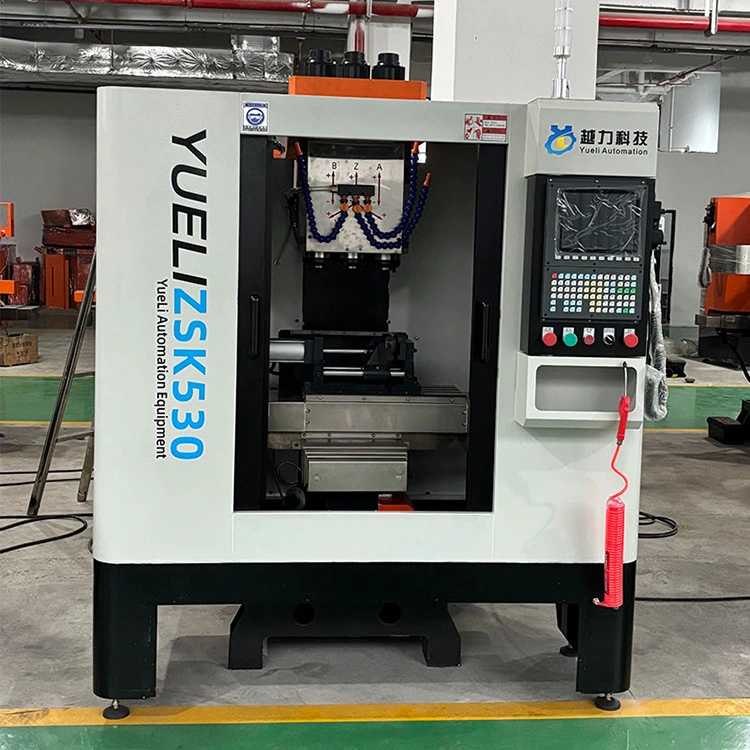

Vertikale 4-Spindel-CNC-Verbundmaschine

Der Aufbau und die Leistung der Werkzeugmaschine

1. Das Zentrum der hochwertigen vertikalen 4-Spindel-CNC-Verbundmaschine von YueLi verwendet ein taiwanesisches Hust-Steuerungssystem für seinen Programmsteuerungsabschnitt, das über eine Erkennungsfunktion verfügt, um Schäden an Gewindebohrern oder Werkzeugen durch Fehlfunktionen von Magnetventilen oder Zylindern zu verhindern; Es verfügt über eine benutzerfreundliche Oberfläche und ist einfach zu bedienen.

2. Die vertikale 4-Spindel-CNC-Verbundmaschine eignet sich für die Teilebearbeitung mittlerer bis großer Stückzahlen. Sie kann den Prozess in einem einzigen Spannvorgang abschließen und bietet hohe Effizienz und gute Genauigkeit.

3. Der Gewindeschneidmechanismus erfordert keinen Wechsel der Leitspindelübertragung; Die Steigung ist Standard und der Alpha-Hauptservomotor verfügt über eine integrierte Frequenzumwandlungsfunktion, die die Oberflächenrauheit der Gewinde der bearbeiteten Teile verbessert und die Bearbeitungsgenauigkeit gewährleistet.

4. Unabhängig entwickelte Antriebskopfkomponenten, präzisionsgeschliffen, mit guter Verschleißfestigkeit und langer Lebensdauer.

5. Das Hust CNC-System ermöglicht die Einstellung der passenden Vorschubgeschwindigkeit nach Bedarf. Nach längerem Gebrauch kann es zu einem Verschleiß der Leitspindel kommen und das System selbst verfügt über eine Werkzeugausgleichsfunktion.

6. Alle beweglichen Gleitflächen verwenden eine zentralisierte automatische Schmiervorrichtung, um die Lebensdauer der Werkzeugmaschine sicherzustellen.

7. Die Bewegung des Schiebetisches wird von einem Servomotor angetrieben, was die digitale Einstellung mehrerer Koordinaten ermöglicht, was zu einer hohen Positionierungsgenauigkeit, geringen Vibrationen und einer schnellen Reaktionsgeschwindigkeit führt.

8. Während der Bearbeitung wird der Bearbeitungsstatus des Werkstücks auf dem Touchscreen angezeigt und es besteht eine Alarmfunktion bei Störungen.

9. Der vollständig geschlossene Schutz gewährleistet die persönliche Sicherheit und verbessert die Verarbeitungsumgebung.

Hauptkonfiguration

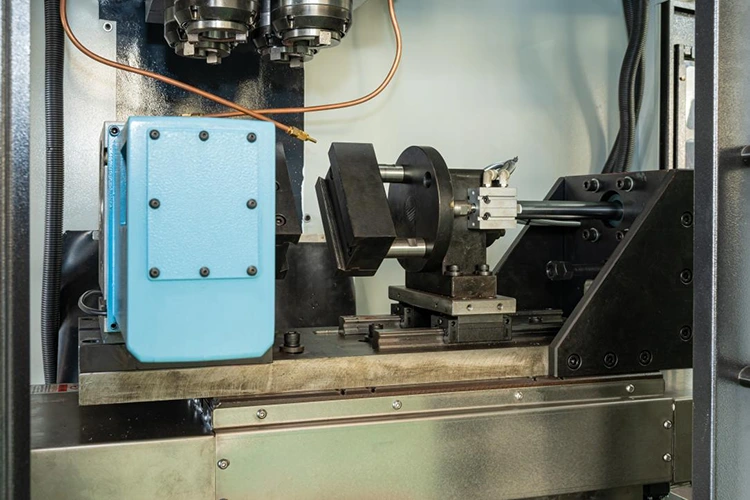

Parameter der vierten Achse

Installationsanleitung

1.  Die Installation der Plattform muss gemäß den Bestimmungen von Artikel 3.1 von GB/T17421.1-1998 angepasst werden. Stellen Sie die Werkbank in die Mitte des Strichs und legen Sie eine Wasserwaage in die Mitte der Werkbank. Die Anzeige des Füllstands in vertikaler und horizontaler Richtung darf 0,04/1000 mm nicht überschreiten.

2. Das Hauptnetzkabel darf nicht weniger als 4 mm² groß sein. Überprüfen Sie nach Abschluss der Verkabelung bitte, ob die Verkabelung korrekt ist und ob die Verkabelungsklemmen festgezogen sind.

3.  Die Installation der vertikalen 4-Spindel-CNC-Verbundmaschine sollte nach Bedarf geerdet werden, der Widerstand der Maschine zur Erde sollte weniger als 4 Ohm betragen und der Durchmesser des Erdungskabels sollte größer als 2,5 mm² sein.

Anwendungsfelder

Die hochwertige vertikale 4-Spindel-CNC-Verbundmaschine von YueLi ist in der Lage, das Metallschneiden von Kupferteilen, Aluminiumteilen, Zinklegierungen und Stahlteilen durchzuführen und eignet sich für Branchen wie Sanitär- und Sanitärartikel, Feuerlöschventile, Türsteuerungshardware, Haushaltsgerätehardware, Wasserzähler und Auto-/Motorradteile sowie Luft- und Raumfahrt.
