Die Produktbohr- und Gewindeschneidmaschine ist ein multifunktionales Verarbeitungsgerät, das in der Metallverarbeitung, Holzbearbeitung und anderen Bereichen eingesetzt werden kann. Es hat folgende vielfältige Einsatzmöglichkeiten: 1. Metallverarbeitung: Die Produktbohr- und Gewindeschneidmaschine kann zum Bohren, Gewindeschneiden und für andere Metallverarbeitungsprozesse verwendet werden und wird häufig in der mechanischen Bearbeitung, der elektronischen Verarbeitung, Sanitärventilen, Türsteuerungsbeschlägen, Hydranten, der Automobilreparatur und der Luft- und Raumfahrtfertigung eingesetzt und anderen Bereichen.
Die Produktbohr- und Gewindeschneidmaschine ist ein multifunktionales Verarbeitungsgerät, das in der Metallverarbeitung, Holzbearbeitung und anderen Bereichen eingesetzt werden kann. Es hat folgende vielfältige Einsatzmöglichkeiten:
1. Metallverarbeitung: Die Produktbohr- und Gewindeschneidmaschine kann zum Bohren, Gewindeschneiden und für andere Metallverarbeitungsprozesse verwendet werden und wird häufig in der mechanischen Bearbeitung, der elektronischen Verarbeitung, Sanitärventilen, Türsteuerungsbeschlägen, Hydranten, der Automobilreparatur und der Luft- und Raumfahrtfertigung eingesetzt und anderen Bereichen.
2. Holzbearbeitungsverarbeitung: Die Bohr- und Gewindeschneidmaschine des Produkts kann auch für die Verarbeitung von Holz, Bambus, Rinde, Acryl, PVC, Verbundwerkstoffen und anderen Materialien verwendet werden und kann zum Nuten, Anfasen, Perforieren, künstlerischen Gravieren und Schneiden spezieller Formen verwendet werden und andere Operationen.

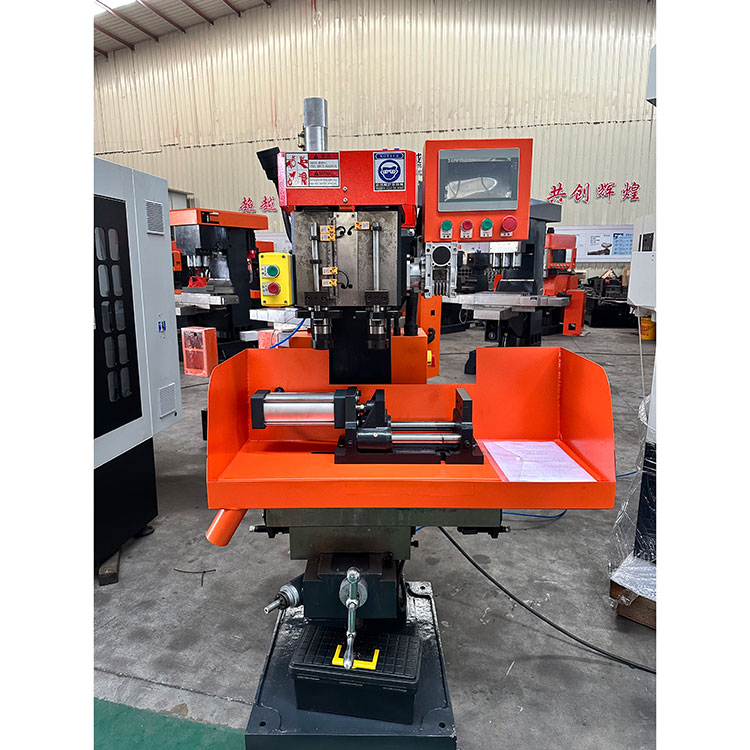

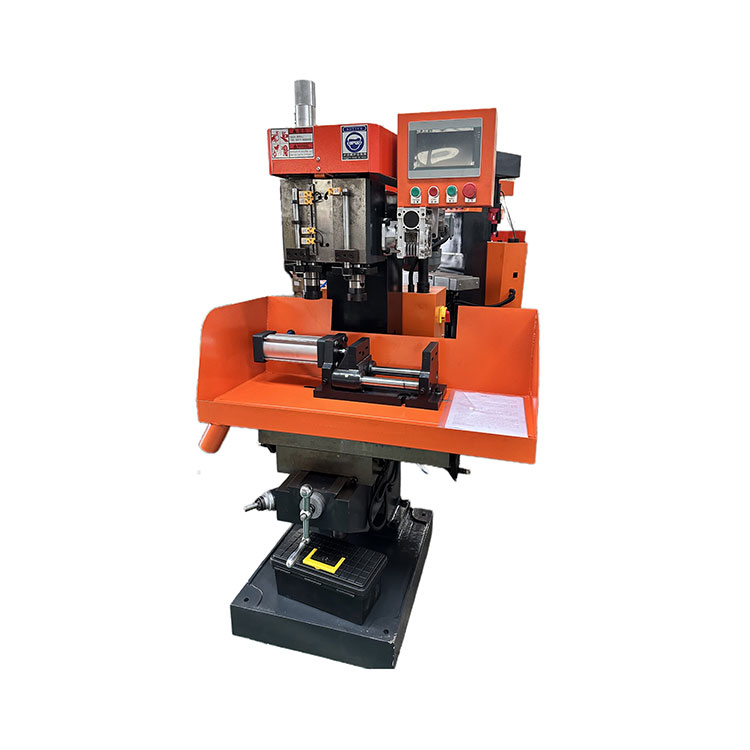

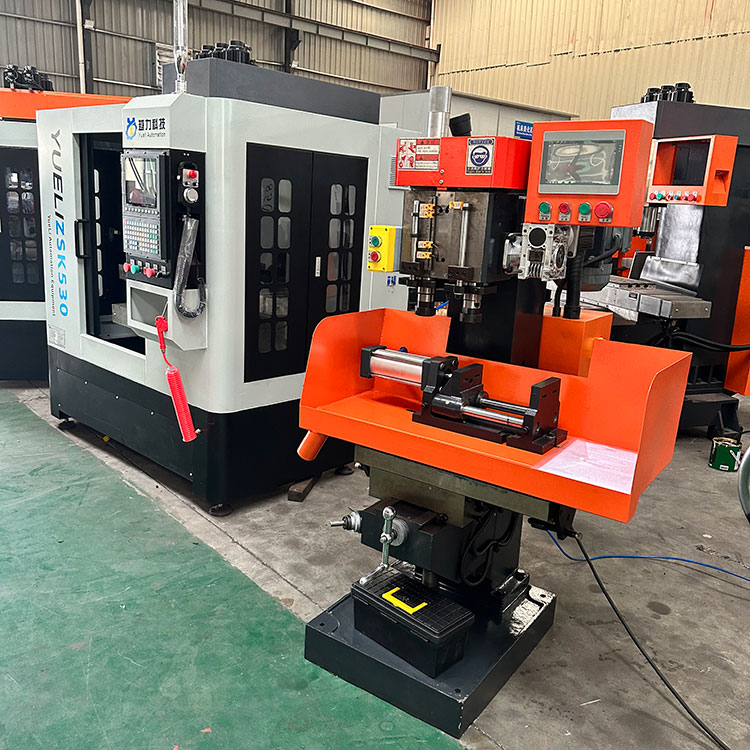

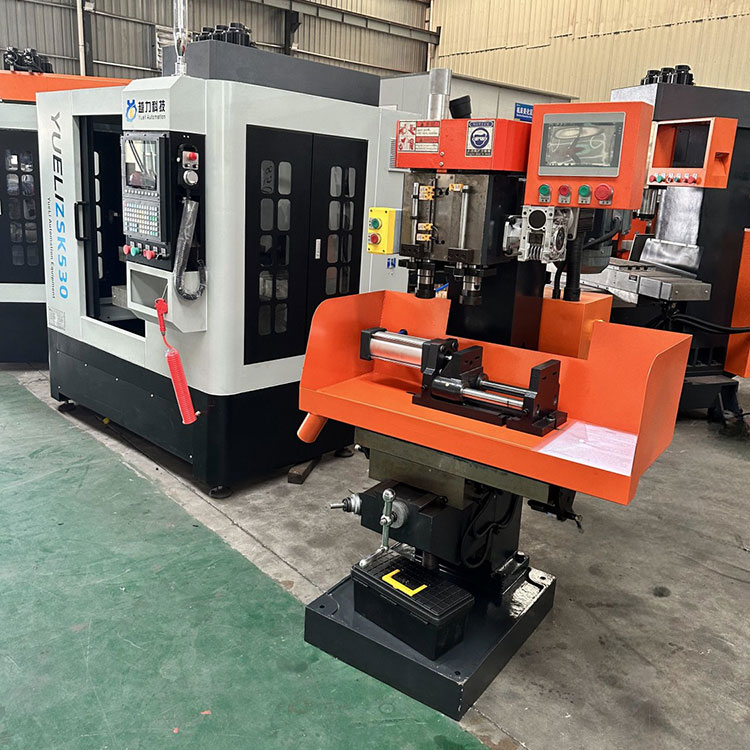

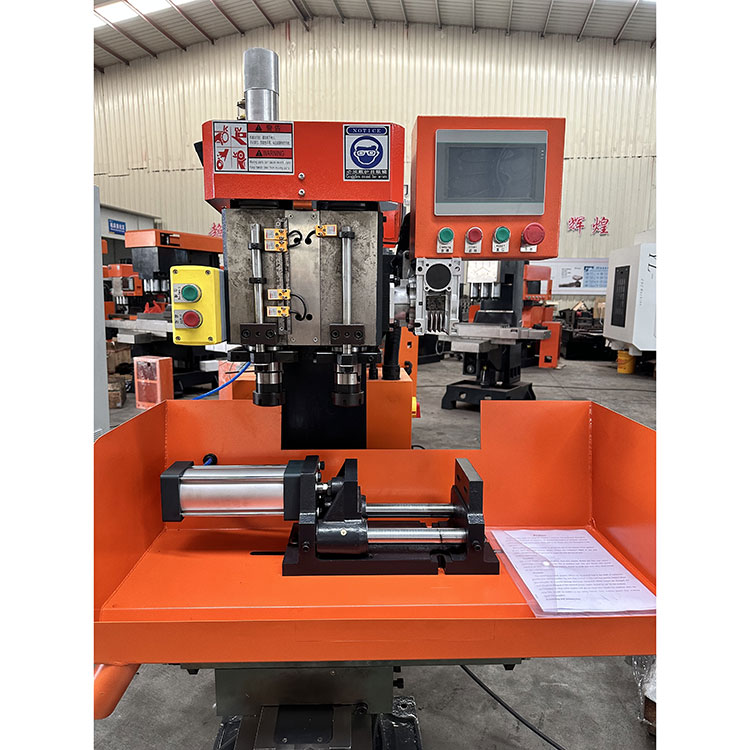

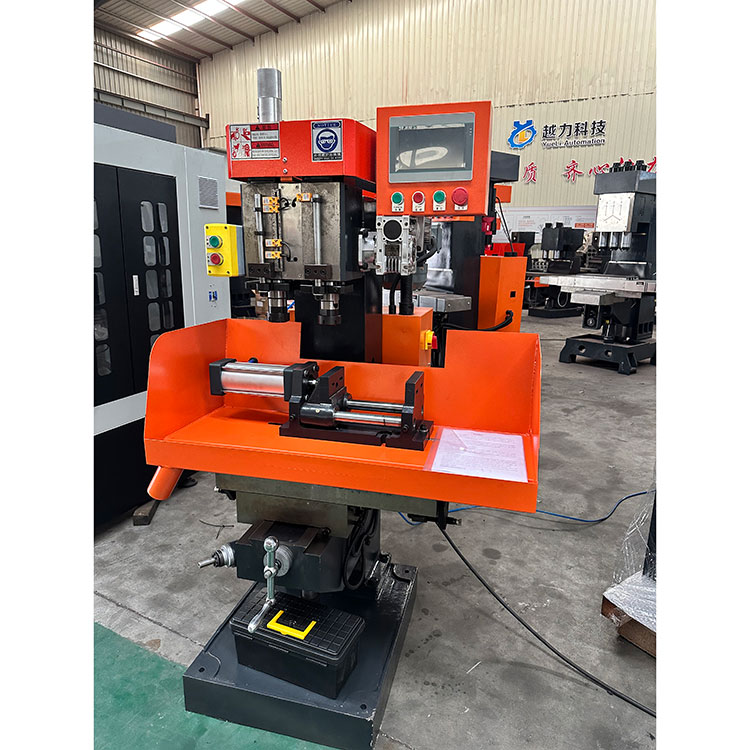

Diese Serie manueller Werkzeugmaschinen besteht aus einer Basis, einer Säule, einer Hebeplattform, einem Sattel, einer Werkbank und einer Spindeleinheit.
●Eine manuelle Doppelspindel-Vorschubeinheit mit Schiebehülse.
●1 Arbeitstisch mit pneumatischem Schaltgetriebe.
●1 pneumatischer Schaltgetriebesattel.
●SPS-programmierbare Steuerung, Touchscreen-Bedienterminal für die Mensch-Maschine-Schnittstelle
NEIN. |
Name des Elements |
ZSK4132×2A |
1 |
Maximaler Hub der X-Achse (pneumatisch) |
160mm |
2 |
Maximaler Hub der Y-Achse (manuell) |
120mm |
3 |
Maximaler Hub der Bohrspindel |
100mm |
4 |
Maximaler Hub der Gewindeschneidspindel |
80mm |
5 |
Der Spindelabstand |
150mm |
6 |
Abstand zwischen Spindelstirnfläche und Arbeitstisch |
260/580 mm |
7 |
Maximaler Bohrungsdurchmesser |
F32 |
8 |
Maximaler Gewindebohrdurchmesser |
F32 |
9 |
Z2, Z1 Wellengeschwindigkeit |
0-1400 U/min |
10 |
Leistung des Spindelmotors |
3KW/4P |
11 |
Außenmaße: Länge × Breite × Höhe |
1200×610×1500mm |
12 |
Nettogewicht der Maschine |
750 kg |
NEIN. |
Artikelname |
ZSK4132×2A |
1 |
Maximaler Hub der X-Achse (pneumatisch) |
160mm |
2 |
Maximaler Hub der Y-Achse (manuell) |
120mm |
3 |
Maximaler Hub der Bohrspindel |
100mm |
4 |
Maximaler Hub der Gewindeschneidspindel |
80mm |
5 |
Der Spindelabstand |
150mm |
6 |
Abstand zwischen Spindelstirnfläche und Arbeitstisch |
260/580 mm |
7 |
Maximaler Bohrungsdurchmesser |
F32 |
8 |
Maximaler Gewindebohrdurchmesser |
F32 |
9 |
Z2, Z1 Wellengeschwindigkeit |
0-1400 U/min |
10 |
Leistung des Spindelmotors |
3KW/4P |
11 |
Außenmaße: Länge × Breite × Höhe |
1200×610×1500mm |
12 |
Nettogewicht der Maschine |
750 kg |
● Bei der Teilungsfehlererkennung kann gleichzeitig die Geradheit der linearen Führungsschiene in xx- und yy-Richtung erkannt werden, um die Verarbeitungs- und Montagegenauigkeit jeder Werkzeugmaschinenkomponente sicherzustellen. Gemessen wurden die tatsächliche Positioniergenauigkeit und die wiederholbare Positioniergenauigkeit der Werkzeugmaschine.
● Die gesamte Maschine erkennt die Spindelvertikalität und die Genauigkeit der Arbeitsebene, die innerhalb von 0,03 mm liegen müssen.
● Die gesamte Maschine erkennt die Rechtwinkligkeit zwischen der Z-Achsen-Führungsschiene und dem Werkstück und muss sicherstellen, dass sie innerhalb von 0,03 mm liegt.
● Die gesamte Maschine erkennt die Vertikalität der xy-Achsen-Führungsschiene und die Genauigkeit muss innerhalb von 0,03 mm liegen.
1. Beantworten Sie Ihre Anfrage innerhalb von 24 Arbeitsstunden.
2. Erfahrene Mitarbeiter beantworten alle Ihre Fragen in fließendem Englisch.
3. Kundenspezifisches Design ist verfügbar. UEM&UBM sind willkommen.
4. Unsere gut ausgebildeten und professionellen Ingenieure und Mitarbeiter können unseren Kunden exklusive und einzigartige Lösungen anbieten.
5. Unser Vertriebspartner erhält einen Sonderrabatt und Verkaufsschutz.
6. Professionelle Fabrik: Wir sind ein Hersteller, der sich seit mehr als 20 Jahren auf die Herstellung aller Arten von Maschinen spezialisiert hat und mit guten Mengen konkurrenzfähig ist.
7. Muster: Wir können Muster zum Testen innerhalb einer Woche versenden, wenn die Bestellmenge groß genug ist. Die Versandkosten werden jedoch in der Regel von Ihnen getragen. Die Gebühren werden zurückerstattet, sobald wir eine formelle Bestellung erhalten haben.
8. Als ehrlicher Verkäufer verwenden wir stets hochwertige Rohstoffe, fortschrittliche Maschinen und erfahrene Techniker, um sicherzustellen, dass unsere Produkte eine hohe Qualität und stabile Eigenschaften aufweisen. Nehmen Sie gerne Kontakt mit uns auf oder besuchen Sie unser Unternehmen.
