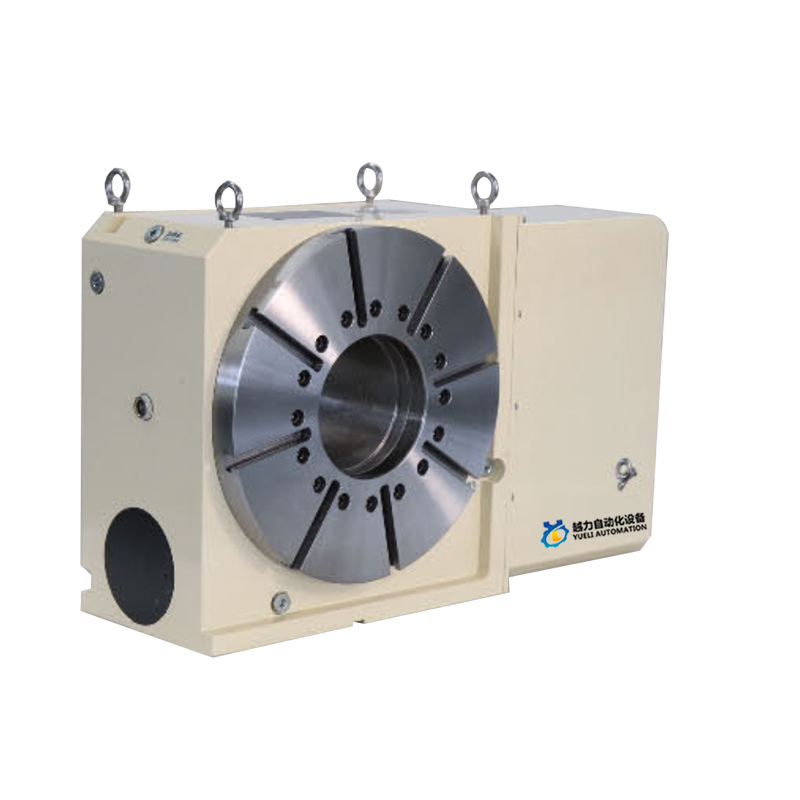

Direkt ab Werk 400 vierachsiger CAM-Plattenspieler, hergestellt in China zu niedrigem Preis. YueLi ist 400 Hersteller und Lieferant von vierachsigen CAM-Drehtischen in China.
Fabrik-Direktverkaufsqualität 400 Hersteller und Lieferanten von vierachsigen CAM-Plattenspielern. YueLi ist 400 Hersteller und Lieferant von vierachsigen CAM-Drehtischen in China.
Das Produkt verfügt über eine Nocken-Rollen-Übertragungsstruktur.
Nockenwellen-Nadellager-Vorkompression, kein Spalt-Walzantrieb.
Keine Gleitreibung, kontinuierliche Aufrechterhaltung der spaltfreien Eigenschaften.
Hohe Genauigkeit der Vorwärts- und Rückwärtsbewegungswiederholung.
Hohe Steifigkeit, hohe Effizienz.
Verursacht keine Verschlechterung der Genauigkeit aufgrund eines Temperaturanstiegs.
Eine regelmäßige Kalibrierung und Justierung ist nicht erforderlich.
Funktionsprinzip und Eigenschaften des Nocken-CNC-Drehtisches
Prinzip der Vorspannung
Im Vergleich zum herkömmlichen NC-Drehtisch mit Schneckengetriebe weist der NC-Drehtisch vom Gitter-CAM-Typ eine höhere Präzision auf
Betriebseigenschaften von Grad, hoher Geschwindigkeit, Null-Rückenspiel und schwerer Last. Eingang Axialnocken
Das Nadellager auf dem Abtriebswellenrevolver der gekrümmten Oberfläche mit konstanter Geschwindigkeit ist ein vorkomprimiertes Wälzkontaktgetriebe.
Um ein spielfreies Spiel und einen Betrieb mit höherer Geschwindigkeit zu erreichen, ist das Rollgetriebe nahezu Null
Reibungsbewegung, so dass der Mechanismus keine spielfreie Übertragung, eine hochpräzise Positionierung und keinen Bedarf aufrechterhalten kann
Regelmäßige Kalibrierungs- und Justagearbeiten sollten durchgeführt werden. Lattice CAM-Typ CNC-Drehtisch, Han-Out-the-Shaft-Einsatz
Das große Lager ist an der runden Außenwand der Welle angeordnet und die beiden Enden der CAM-Eingangswelle sind mit Doppellagern ausgestattet.
Es erhöht auch die Stabilität und Belastbarkeit des Drehtisches und kann die Bearbeitung mit hoher Geschwindigkeit und hoher Schnittkraft besser bewältigen, die Bearbeitungsgenauigkeit und Effizienz verbessern und die Kosten senken.
NEIN. |
Artikel |
Roller CAM Driyer 1M |
Schneckengetriebetyp |
1 |
Antriebstyp |
CCW Ausgabewinkel |
- CCWa Outout The 360 |
2 |
Laufwerksstatus |
Rollender Kontakt |
Schiebekontakt |
3 |
Material: Härte des Kontakts |
Nockenwelle: gehärteter Stahl; HRC60 |
Schneckenwelle: gehärteter Stahl; HRC60 |
Nockenfolger;Lagerstahl; HRC60 |
Schneckengetriebe; Phosphorbronze; HB90 |
||
4 |
Vorladen |
○JA |
X N0 |
5 |
Übertragungseffizienz |
〇Höher |
△Unten |
|
Artikel Nr. 0. |
Konkurrent |
|
Spindelklemmung lösen |
|||
Beschleunigung |
|||
Lineare Drehbewegung |
Linear-Rotationsbewegung |
||
Verlangsamen |
Verlangsamen |
||
Bearbeitungsfreigabe |
Bearbeitungsfreigabe |
||
Spannspindel |
Spannspindel |
||
Zykluszeit |
Zykluszeit |
Geschwindigkeitskapazität |
Steifigkeit |
|
|
Haltbarkeit |
3 Rollenlager |
|
|
CODE-NR |
EINHEIT |
Yueli400 |
|
Tischdurchmesser |
φmm |
400 |
|
Mittelhöhe |
mm |
255 |
|
Spindelloch |
φmm |
160 |
|
T-Nutenbreite |
mm |
14 |
|
Führungsschlüsselweite |
mm |
18 |
|
Servomotor |
FANUC |
b22 |
|
MITSUBISH |
HF302 |
||
Min. Schrittweite |
|
0,001° |
|
Getriebe |
|
~1:60 |
|
Max. Drehzahl (3000 U/min) |
U/min |
30 |
|
Ausgangsdrehmoment |
kg/m |
220 |
|
Hydraulische Ressource pneumatisch/hydraulisch |
kg/m² |
35 |
|
Abtriebsdrehmoment an der Bremse |
kg/m |
220 |
|
Indexierungsgenauigkeit |
Sek |
15 |
|
Wiederholbarkeit |
Sek |
4 |
|
Produktqualität |
kg |
350 |
|
Zulässig Gewicht |
Vertikale |
kg |
200 |
horizontal |
kg |
500 |
|
vertikaler Reitstock |
kg |
500 |
|
Zulässige Belastung |
F |
kgf-m |
4000 |
|
F*L kgf-m |
280 |
|
|
F*L kgf-m |
250 |
