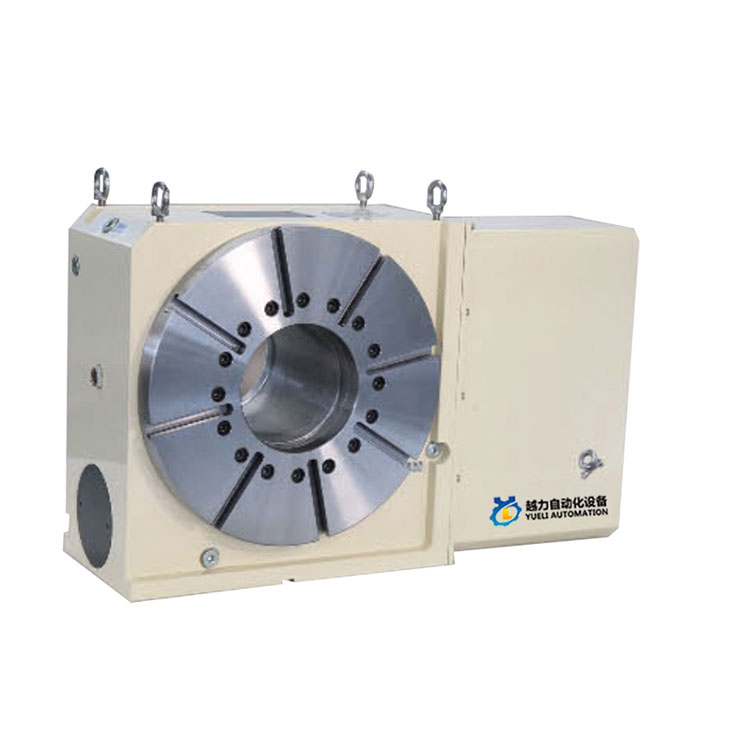

Yueli 500 vierachsiger CAM-Plattenspieler

CAM-Typ spielfreie CNC-Drehung

Kaufen Sie Hot Sale 500 vierachsiger CAM-Plattenspieler, hergestellt in China. YueLi ist der 500. Hersteller und Lieferant von vierachsigen CAM-Drehtischen in China.

Das Produkt verfügt über eine Nocken-Rollen-Übertragungsstruktur.

Nockenwellen-Nadellager-Vorkompression, kein Spalt-Walzantrieb.

Keine Gleitreibung, kontinuierliche Aufrechterhaltung der spaltfreien Eigenschaften.

Hohe Genauigkeit der Vorwärts- und Rückwärtsbewegungswiederholung.

Hohe Steifigkeit, hohe Effizienz.

Verursacht keine Verschlechterung der Genauigkeit aufgrund eines Temperaturanstiegs.

Eine regelmäßige Kalibrierung und Justierung ist nicht erforderlich.

Funktionsprinzip und Eigenschaften des CNC-Drehtisches mit Nockenwelle

Prinzip der Vorspannung

Im Vergleich zum herkömmlichen NC-Drehtisch mit Schneckengetriebe weist der NC-Drehtisch vom Gitter-CAM-Typ eine höhere Präzision auf

Betriebseigenschaften von Grad, hoher Geschwindigkeit, Null-Rückenspiel und schwerer Last. Eingang Axialnocken

Das Nadellager auf dem Abtriebswellenrevolver der gekrümmten Oberfläche mit konstanter Geschwindigkeit ist ein vorkomprimiertes Wälzkontaktgetriebe.

Um ein spielfreies Spiel und einen Betrieb mit höherer Geschwindigkeit zu erreichen, ist das Rollgetriebe nahezu Null

Reibungsbewegung, so dass der Mechanismus keine spielfreie Übertragung, eine hochpräzise Positionierung und keinen Bedarf aufrechterhalten kann

Regelmäßige Kalibrierungs- und Justagearbeiten sollten durchgeführt werden. Lattice CAM-Typ CNC-Drehtisch, Han-Out-the-Shaft-Einsatz

Das große Lager ist an der runden Außenwand der Welle angeordnet und die beiden Enden der CAM-Eingangswelle sind mit Doppellagern ausgestattet.

Es erhöht auch die Stabilität und Belastbarkeit des Drehtisches und kann die Bearbeitung mit hoher Geschwindigkeit und hoher Schnittkraft besser bewältigen, die Bearbeitungsgenauigkeit und Effizienz verbessern und die Kosten senken.

Vergleich der Mechanismuseigenschaften eines spielfreien NC-Drehtisches vom CAM-Typ

Positionierungszeit 90° (Beispiel)

Geschwindigkeitskapazität	Steifigkeit

Haltbarkeit	3 Rollenlager

Yueli500  Referenzdaten

Yueli500 Abmessungen des Plattenspielers
