Getriebemotor

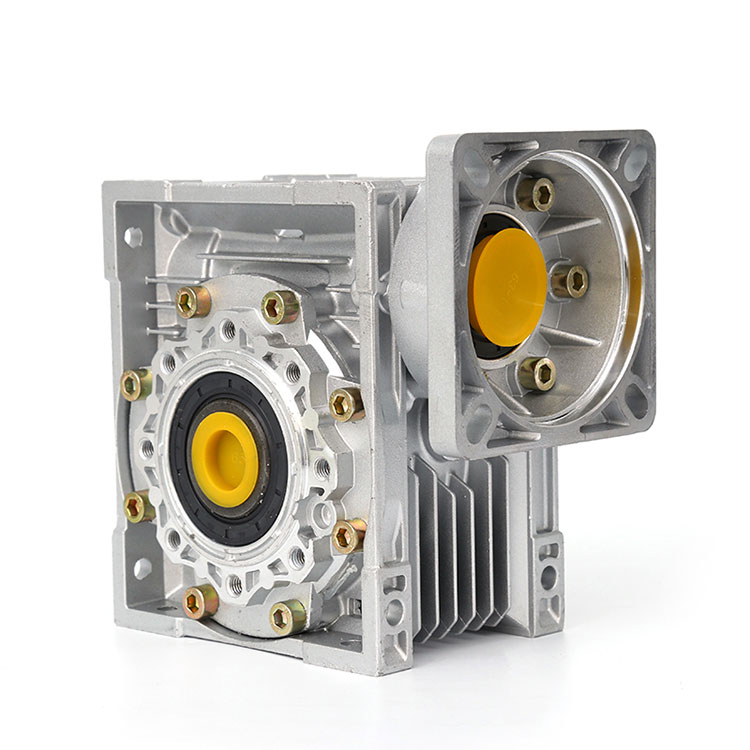

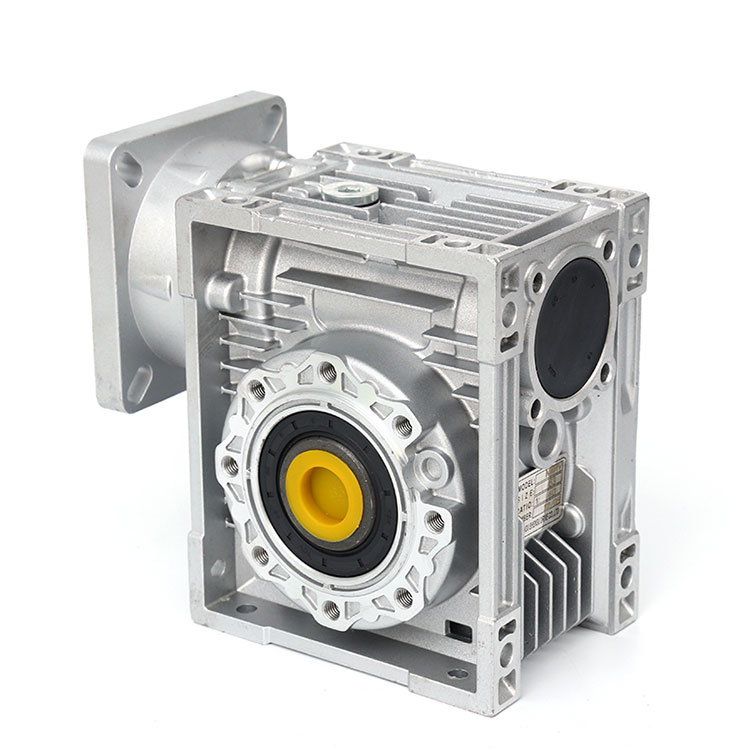

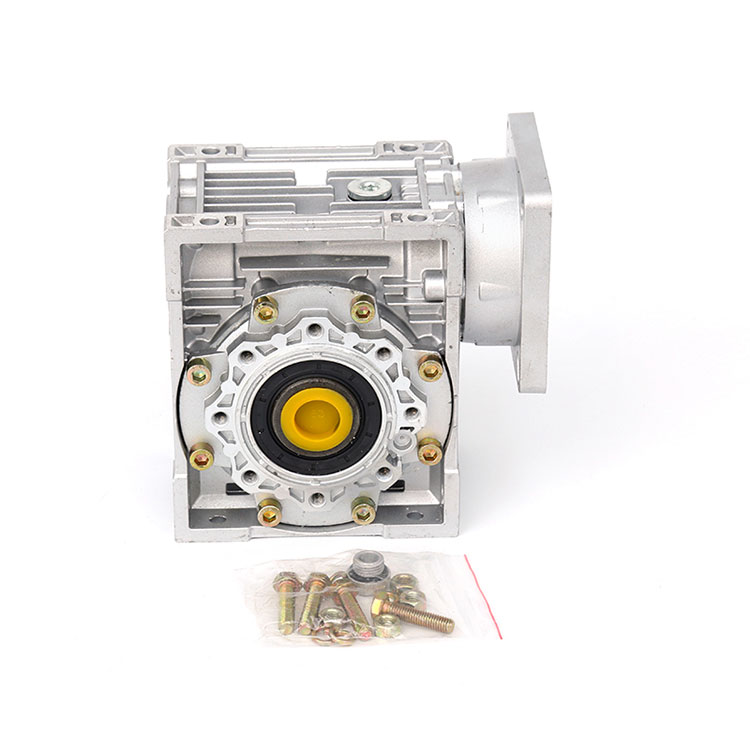

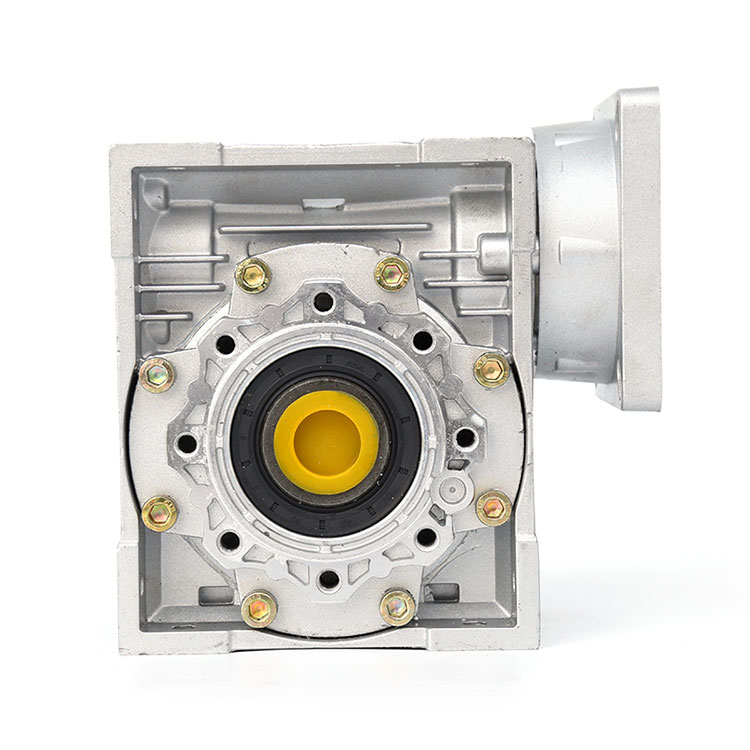

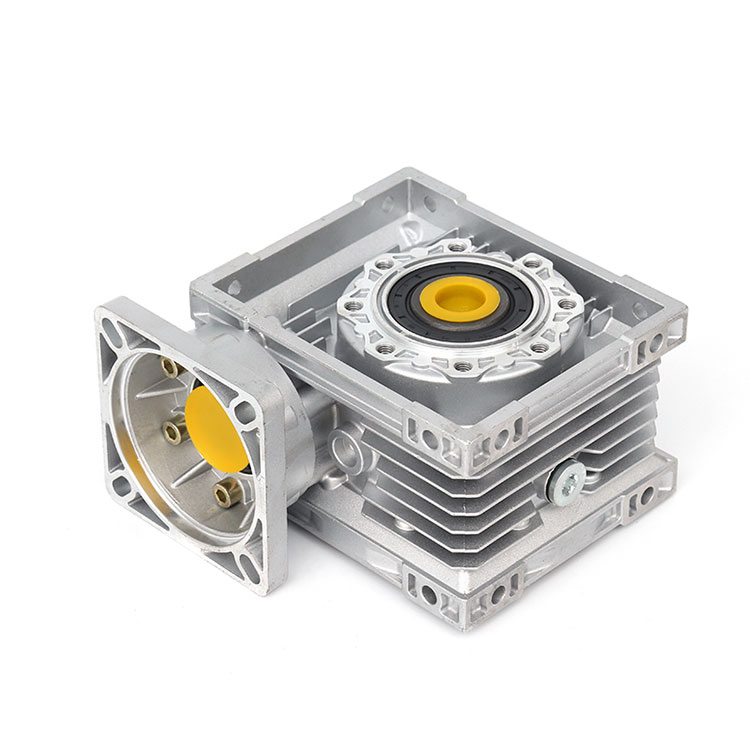

Das Untersetzungsgetriebe RV 63 ist eines der Modelle der Schneckengetriebe der RV-Untersetzungsserie. Es besteht aus einer Schnecke und einem Schneckenrad mit kompakter Struktur, großem Übersetzungsverhältnis und Getriebemaschinen mit unter bestimmten Bedingungen selbsthemmender Funktion. Es ist eines der am häufigsten verwendeten Reduzierstücke.

RV 63-Reduzierer gemäß der nationalen Norm GBl0085-88, zylindrische Schneckenrad-Schneckenparameter, die modernste Technologie im In- und Ausland absorbieren, eine einzigartige und neuartige Struktur in „quadratischer Kastenform“, die Kastenform ist wunderschön, mit hochwertigem Aluminium Legierungsdruckguss, hat folgende Vorteile:

1, kompakte mechanische Struktur, leichtes Volumen und Form, klein und effizient;

2, gute Wärmeaustauschleistung, schnelle Wärmeableitung;

3, einfache Installation, flexibel und leicht, überlegene Leistung, einfache Wartung und Reparatur;

4, reibungsloser Betrieb, geräuscharm, langlebig;

5, starke Anwendbarkeit, Sicherheit und Zuverlässigkeit.

Gegenwärtig wird es in verschiedenen Branchen als mechanisches Verzögerungsgerät für Produktionsanlagen eingesetzt, was bei den Anwendern gut ankommt. Es ist die beste Wahl für moderne Industrieanlagen, um ein großes Drehmoment, ein großes Drehzahlverhältnis, einen geringen Geräuschpegel und eine hochstabile mechanische Verzögerungsübertragungssteuerung zu erreichen.

 Produktstrukturdiagramm

1, reibungslose Übertragung, Vibration, Stöße und Geräusche sind gering, großes Verzögerungsverhältnis, große Vielseitigkeit, kann mit einer Vielzahl mechanischer Geräte verwendet werden.

2, kann ein großes Übersetzungsverhältnis mit einstufigem Getriebe und kompakter Struktur erhalten, die meisten Untersetzungsgetriebemodelle verfügen über eine gute Selbsthemmung, die mechanische Ausrüstung mit Bremsanforderungen kann die Bremsvorrichtung einsparen.

3. Der Eingriffsreibungsverlust des Schneckenzahns und der Schneckenzahnoberfläche ist groß, so dass der Übertragungswirkungsgrad geringer ist als der des Zahnrads, leicht zu erwärmen ist und eine höhere Temperatur aufweist.

4. Höhere Anforderungen an Schmierung und Kühlung.

5, gute gegenseitige Übereinstimmung, Schneckenräder werden gemäß den nationalen Standards hergestellt, Lager, Öldichtungen werden mit Standardteilen verwendet.

6, der Kastentyp hat einen Basistyp (Kastenkörper ist eine vertikale oder horizontale Struktur mit Bodenplatte) und einen Universaltyp (Kastenkörper ist quaderförmig, viele Seiten mit festen Schraubenlöchern, nicht mit Bodenplatte oder einer anderen Fußplatte und anderen Strukturtypen)

7, der Eingangswellen-Verbindungsmodus hat den Grundtyp (einzelne Eingangswelle und doppelte Eingangswelle), wobei es zwei Arten des Motorflansches gibt.

8. Ausgangs- und Eingangsachsenpositionsrichtung und Eingangsachse nach unten und oben; Ausgangsachse nach oben und unten; Eingabeachse nach oben und unten.

9, verfügbares Untersetzungsgetriebe RV 63 und andere Untersetzungsgetriebe der RV-Serie mit 2 oder 3 mehrstufigen Untersetzungsgetrieben, um ein hervorragendes Übersetzungsverhältnis zu erzielen.

Reduzierte Motorauswahl

Produktübersicht Produktübersicht

Einstufiges Schneckengetriebe

Durch die Verwendung des hochwertigen Druckgussgehäuses aus Aluminiumlegierung ist das Erscheinungsbild leicht

● Hohe Tragfähigkeit, stabile Übertragung, geringe Vibration, geringe Geräuschentwicklung.

● Eine Vielzahl von Verbindungsstrukturen mit Leistungseingang und Drehmomentausgang, um den Anforderungen verschiedener Verbindungen gerecht zu werden; Das kastenförmige Design und die Grundlochanordnung passen sich einer Vielzahl von Installationsmethoden an und bieten große Vielseitigkeit.

● Kleine und mittelgroße Boxen haben eine vollständig geschlossene Struktur, eine starke Abdichtung, das Schmieröl im Inneren der Box geht nicht leicht verloren und wird nicht beschädigt, muss nicht ersetzt werden, einfache Wartung.

 Zweistufiges Schneckengetriebe

● Es besteht aus einem einstufigen Schneckengetriebe mit allen Vorteilen eines einstufigen Schneckengetriebes und einem großen Übersetzungsverhältnis.

● Gängige zweistufige Kombinationsmodelle sind: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. Wenn Benutzer haben spezielle Anforderungen, sie können je nach tatsächlichem Bedarf 25,30,40,50,63,75,90,110,130,150 als kombinierte Einheiten wählen.

Auswahlmethode Servicefaktor

Um das NMRV-Schneckengetriebe richtig auszuwählen, verstehen Sie bitte zunächst die folgenden Punkte:

● Lastbedingungen Anwendungshäufigkeit M Buch Cong 2 nicht vom Boden sterben, um Berg zu bezahlen

● Arbeitsbetriebssituation Bestimmen Sie den Arbeitsbedingungskoeffizienten K1 und den Arbeitsbedingungskorrekturkoeffizienten K2

● Die mechanischen Belastungsarten A, B und C werden gemäß Tabelle 1 bestimmt.

● Überprüfen Sie gemäß Tabelle 2 den Korrekturkoeffizienten K2 für die Betriebsbedingungen.

Seite-07

Auswahl mechanischer Belastungsarten (Tabelle 1)

Tabelle 1 Auswahl der Maschinenlastklassifizierung

Arbeitsbedingungs-Korrekturfaktor K2 wird ausgewählt (Tabelle 2)

Der Arbeitszustandskoeffizient K1 wird ausgewählt (Abbildung 1). Diagramm 1: Arbeitszustandskoeffizient K1

 Wählen Sie den Reduzierer aus

● Der Benutzer muss zunächst die mechanische Eingangslast T (Drehmoment) der Arbeitsmaschine bestimmen, T mit dem Arbeitsbedingungskoeffizienten K1 multiplizieren und dann mit dem Arbeitsbedingungskorrekturkoeffizienten K2 multiplizieren, d. h., um den Ausgangsdrehmomentwert von zu erhalten Wählen Sie das Untersetzungsgetriebe aus und wählen Sie in Kombination mit dem Geschwindigkeitsverhältnis oder dem Ausgangsgeschwindigkeitswert die erforderlichen Untersetzungsgetriebespezifikationen aus.

● Der Benutzer kann das Ausgangsdrehmoment auch anhand der bekannten Eingangsleistung in Kombination mit dem Verhältniswert oder dem Ausgangsdrehzahlwert berechnen und das Untersetzungsgetriebe auswählen.

Stichprobenauswahl

Beispiel 1. Universalförderband (gleichmäßige Belastung)

Drehmoment: 19 Nm Laufzeit 8 Stunden/Tag

Geschwindigkeit: ca. 55 U/min, Startfrequenz: 10 Mal pro Stunde

Reduzierer: 1/25, Umgebungstemperatur: Innen 25℃

① Gemäß Tabelle 1 wird die Belastungsart ermittelt

Belastungstyp: keine gleichmäßige Belastung, wählen Sie A;

② Gemäß ABB. 1. Nehmen Sie den Frequenzschnittpunkt von 10 Mal pro Stunde auf Linie A und ermitteln Sie den Koeffizienten K1 = 1 der Laufzeit von 8 Stunden pro Tag.

③ Gemäß Tabelle 2 ist der Koeffizient K2=1;

④ Dann beträgt der Drehmomentwert 19 K1 K2=1911=19 N. Und m, mit dem optionalen nächsten 19 N. Der Drehzahlminderer von m.

Ausgewähltes Ergebnis: NMRV30-1/25

Die Eingangsleistung beträgt 0,18 kW, die Ausgangsdrehzahl 56 U/min und das Ausgangsdrehmoment 21 Nm

Beispiel 2. Förderband (mittlere Stoßbelastung)

Drehmoment: 65 N. M., Laufzeit: 16 Stunden/Tag,

N,00 Mal / Stunde,

Reduzierstück: 1/60, „Schlechte Temperatur: 35℃, Motordirektanschluss.“

① Gemäß Tabelle 1 wird die Belastungsart ermittelt

Belastungsart: leichte Stoßbelastung, wählen Sie B;

② Gemäß ABB. 1. Nehmen Sie den Drehpunkt der Frequenz 100 Mal pro Stunde auf der B-Linie und ermitteln Sie den Koeffizienten der Laufzeit von 16 Stunden pro Tag K1 = 1,65;

③ Gemäß Tabelle 2 ist der Koeffizient K2=1,15;

④ Der Drehmomentwert beträgt 65xK1xK2=70x1,65x1,15=1 23 N. Und m, kann den nächsten 123 N wählen. Der Geschwindigkeitsreduzierer von m.

Ausgewähltes Ergebnis: NMRV63-1/60

Die Eingangsleistung beträgt 0,55 kW, die Ausgangsdrehzahl 23,3 U/min und das Ausgangsdrehmoment 140 Nm

Beschreibung der Modellnummer: Hinweise zum Modell

Inländische und ausländische Modelle kontrollieren die Vergleichstabelle des Modells

Prozessprozess- und Prüfgeräte

Technik und Prüfgeräte

Mit hochpräzisen CNC-Werkzeugmaschinen und Bearbeitungszentren, fortschrittlicher Ausrüstung und Prüfinstrumenten

Hervorragende Technologie und ein strenges und perfektes Qualitätsmanagementsystem

Und treffen Sie sich mit der professionellen und technischen Elite und einem führenden Team aus Wissenschaft und Technologie

Nutzen Sie neue Technologien, neue Prozesse und neue Materialien voll aus, um die Stabilität und Zuverlässigkeit der Produkte sicherzustellen

Produktqualität entsteht durch fortschrittliche Fertigungsmittel, und das Qualitätsgefühl entsteht durch kontinuierliche Innovation

Angelegenheiten brauchen Aufmerksamkeit

1. Die Temperatur der Arbeitsumgebung beträgt -40℃ - + 40℃. Wenn die Temperatur der Arbeitsumgebung unter 0 °C liegt, muss das Schmieröl vor dem Start auf mehr als 0 °C erhitzt werden. Wenn die Temperatur der Arbeitsumgebung mehr als 40 °C beträgt, müssen Kühlmaßnahmen ergriffen werden.

2. Das Schneckengetriebe kann positiv und umgekehrt rotieren

Unternehmensprofil

Quanzhou Yue Eli Automation Equipment Co., Ltd. ist eine Sammlung von Entwicklung, Entwicklung, Design und Fertigung als einer der professionellen Hersteller mit erstklassiger wissenschaftlicher Forschung und technischem Personal.

 Das Unternehmen hat seinen Sitz im weltberühmten Touristenort Hangzhou. Nach mehr als 20 Jahren harter Arbeit und kontinuierlicher Verbesserung wächst der Produktionsumfang des Unternehmens und die Vielfalt

Allmählich perfektioniert, hat acht Serien gebildet, mehr als 30.000 Arten von Spezifikationen für Untersetzungsgetriebe, ist die inländische Produktion von Schneckenrad-Untersetzungsgetriebewaagen, einer der umfassendsten Hersteller.

 Um die Qualität der Produkte weiter zu verbessern, der wachsenden Marktnachfrage gerecht zu werden, die Gesamtqualität der Unternehmensführung zu verbessern, hat das Unternehmen in den inländischen Kollegen eine Führungsrolle bei der Umsetzung und Kommunikation übernommen

Über ISO9001:2000 internationale Zertifizierung des Qualitätssicherungssystems.

 Hochwertiges Personal, fortschrittliche und effiziente Verarbeitungsausrüstung, strenges Qualitätssicherungssystem und perfekter Kundendienst haben die große Abhängigkeit inländischer und ausländischer Benutzer sowie ein Vertriebsnetz gewonnen

 Die Produkte werden in allen wichtigen Provinzen und Städten des Landes in die USA, nach Kanada, Japan, Südkorea und Südostasien sowie in andere Länder und Regionen exportiert.

Die Yue-Force-Technologie ist voller Zuversicht in die Zukunft und wird den Kunden die zufriedenstellendsten Produkte und besten Dienstleistungen mit strengeren Anforderungen und einem höheren Ausgangspunkt bieten.
