Abstrakt

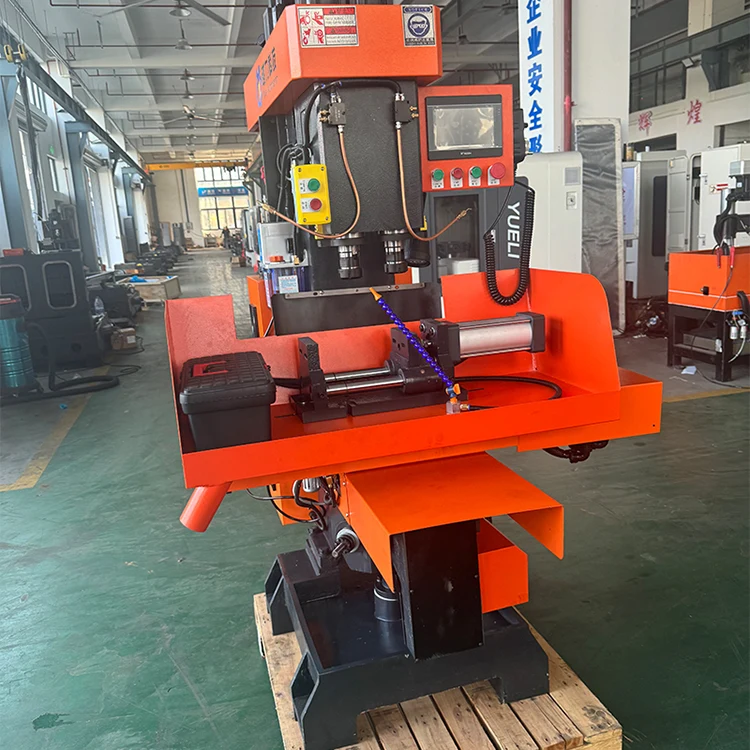

Die moderne Präzisionsfertigung strebt kontinuierlich nach höherer Maßhaltigkeit und kürzeren Spannzyklen für komplexe mechanische Teile.Vertikale zweiachsige VerbundmaschineIntegriert mehrachsige Bewegungssteuerung und gemischte Bearbeitungsfunktionen in einem Maschinenrahmen und reduziert so die wiederholte Neupositionierung von Werkstücken während der Produktionsläufe. In diesem Inhalt werden die strukturellen Merkmale, Kernbearbeitungsfähigkeiten, geeignete Werkstücktypen, betriebliche Überlegungen und praktische Einrichtungshinweise für Fertigungsingenieure und Werkstatttechniker untersucht.
Inhaltsverzeichnis – Klicken Sie auf jedes Element, um zum entsprechenden Abschnitt zu springen
- 1. Strukturelles Layout und integrierte Bearbeitungslogik
- 2. Kernleistung und technische Spezifikationen
- 3. Vorteile für komplexe Präzisionswerkstücke
- 4. Gemeinsame Produktionsanwendungsfelder
- 5. Maschineneinrichtung und tägliche Best Practices im Betrieb
- 6. Häufig gestellte Fragen
- 7. Technische Supportanfrage
1. Strukturelles Layout und integrierte Bearbeitungslogik
Herkömmliche Werkzeugmaschinen trennen Dreh-, Fräs- und Bohrprozesse häufig auf separate Geräte. Werkstücke müssen mehrmals demontiert, neu ausgerichtet und gespannt werden, wenn eine Bearbeitung mit mehreren Merkmalen erforderlich ist. Jeder Umspannschritt führt zu potenziellen Positionsabweichungen und verlängert die gesamten Verarbeitungszyklen.Vertikale zweiachsige Verbundmaschinevereint verschiedene Schneidvorgänge in einem einzigen Arbeitsbereich und ermöglicht die Bearbeitung vielfältiger Merkmale ohne wiederholte Teilehandhabung.
Die vertikale Rahmenstruktur sorgt für stabile mechanische Steifigkeit gegen Schnittkraftvibrationen. Zwei koordinierte, servoangetriebene Achsen unterstützen die synchronisierte Bewegung während der Verbundschneidepfade. Der Werkzeugwechselmechanismus ermöglicht den Wechsel zwischen verschiedenen Schneidwerkzeugen innerhalb eines Programmzyklus und deckt Außenprofildreh-, Planfräs-, Lochbohr- und Gewindeschneidaufgaben für eine einzige Werkstückaufspanneinrichtung ab. Die fortschrittliche CNC-Steuereinheit interpretiert komplexe G-Code-Programme, um Spindelgeschwindigkeit, Vorschubgeschwindigkeit und Doppelachsenbewegung synchron zu koordinieren.
Maschinenrahmenverstärkungen und vibrationsdämpfende Komponenten unterdrücken Resonanzen, die beim Schneiden unter hoher Last entstehen. Ein solches mechanisches Design gewährleistet eine stabile Positionsgenauigkeit auch bei kontinuierlichen Langzeitproduktionsläufen. Bediener können Rohmaterialrohlinge einmal laden und die meisten erforderlichen geometrischen Merkmale fertigstellen, bevor sie fertige Komponenten entladen.
- Vertikaler starrer Rahmen für verbesserte Antivibrationsleistung
- Zwei synchronisierte Servoachsen für zusammengesetzte Schnittbahnen
- Automatischer Wechsel mehrerer Werkzeuge innerhalb eines Spannzyklus
- Einheitliche CNC-Steuerung für koordinierte Multi-Motion-Programmierung
- Reduzieren Sie die wiederholte Demontage und Neuausrichtung des Werkstücks auf ein Minimum
- Kompakter Platzbedarf im Vergleich zum Einsatz mehrerer separater Werkzeugmaschinen
2. Kernleistung und technische Spezifikationen
Bearbeitungsgenauigkeit, Hubbereich und Spindelparameter definieren die reale Kapazität von Verbundwerkstoff-Werkzeugmaschinen. Die Auswahl geeigneter Geräte erfordert die Anpassung der Maschinenverfahrgrenzen, der Spindelleistung und der Positionierungsauflösung an die gewünschten Werkstückabmessungen und die Materialhärte. Schlüsselparameter bestimmen direkt, welche Komponententypen innerhalb eines Ein-Setup-Workflows fertiggestellt werden können.
Positionierungsgenauigkeit und Wiederholgenauigkeit sind entscheidende Indikatoren für die Konsistenz der Chargenkomponenten. Hochpräzise Linearführungspaare und hochauflösende Encoder unterstützen eine stabile Achsenbewegung. Die Spindeleinheit bietet ausreichend Drehmoment zum Metallschneiden von legiertem Stahl, Edelstahl, Aluminium und anderen gängigen technischen Materialien. Zu den Hilfssubsystemen gehören Spanabfuhrmechanismus, Schmierzirkulation und Kühlflüssigkeitszufuhr, um den kontinuierlichen Werkstattbetrieb aufrechtzuerhalten.
| Leistungselement | Typischer Parameterbereich | Funktioneller Wert |
|---|---|---|
| Hauptachsenkonfiguration | Servospindel mit hohem Drehmoment | Bewältigen Sie schwere Schneidaufgaben mit hartem Material |
| Genauigkeit der Achsenpositionierung | Toleranz im Mikrometerbereich | Gewährleisten Sie eine gleichbleibende Dimensionsausgabe für Chargen |
| Maximale Werkstückabmessung | Anpassbar je nach Rahmenmodell | Passen Sie sich an unterschiedliche Rohlinggrößenanforderungen an |
| Automatische Werkzeugkapazität | Mehrere Werkzeugstationen | Ermöglichen Sie den automatischen Werkzeugwechsel bei gemischten Prozessen |
| Kühlung und Schmierung | System zur Versorgung mit zirkulierender Flüssigkeit | Reduzieren Sie den Werkzeugverschleiß und kontrollieren Sie die Temperatur der Schneidzone |
| Kontrollsystem | Spezialisierter CNC-Controller | Unterstützung der Zusammenstellung komplexer Verbundbearbeitungsprogramme |
3. Vorteile für komplexe Präzisionswerkstücke
Viele komplexe mechanische Teile enthalten gleichzeitig koaxiale Zylinderflächen, stirnseitige Nuten, verteilte Lochgruppen und Fräsprofile. Bei der Herstellung auf separaten Geräten kommt es bei jedem Spannvorgang zu kumulativen Positionierungsfehlern.Vertikale zweiachsige VerbundmaschineDie meisten Zwischenschritte zum erneuten Spannen entfallen und die einheitliche Bezugsreferenz für alle bearbeiteten Merkmale bleibt erhalten.
Eine reduzierte Werkstückhandhabung verringert auch das Risiko von Oberflächenkratzern oder Verformungen durch wiederholte Spannkräfte. Bei der Serienproduktion trägt eine stabile Bezugsreferenz dazu bei, die Gesamtabmessungsabweichung zwischen fertigen Teilen zu verringern. Ingenieure können vollständige Bearbeitungsprogramme erstellen, die alle erforderlichen Funktionen abdecken, sodass die Maschine nach dem Laden des Werkstücks die gesamte Sequenz automatisch ausführt.
Es ist zu beachten, dass die Verbundwerkstoffbearbeitung nicht für jedes Werkstückszenario geeignet ist. Extrem übergroße Rohlinge oder Teile, die sehr spezielle, nicht standardmäßige Umformvorgänge erfordern, müssen möglicherweise noch auf Zusatzgeräten nachbearbeitet werden. Werkstatttechniker sollten die Zeichnungsspezifikationen der Teile bewerten, bevor sie den Verarbeitungsablauf bestätigen.
4. Gemeinsame Produktionsanwendungsfelder
Geräte mit der Fähigkeit zur Bearbeitung von Verbundwerkstoffen finden breiten Einsatz in zahlreichen Bereichen der Präzisionsfertigung. Werkstätten für Automobilkomponenten nutzen diese Art von Maschine zur Herstellung komplexer wellen- und nabenartiger Teile, die rotatorische und ebene geometrische Merkmale kombinieren. Allgemeine Maschinenfabriken verarbeiten Ventilkörper, Anschlussstücke und Getriebezubehörkomponenten mit gemischten Dreh-Fräs-Anforderungen.
Der Instrumentenbau ist auf eine hochpräzise Produktion angewiesen, um empfindliche Strukturteile für Prüf- und Messhardware herzustellen. Bei der Produktion von Komponenten für neue Energieanlagen werden auch Verbundwerkstoffmaschinen für spezielle Metallteile mit Anforderungen an mehrere Funktionen eingesetzt. Jede Branche bringt unterschiedliche Materialeigenschaften und geometrische Komplexität mit sich, daher müssen Programmparameter und Werkzeugauswahl für jedes Projekt entsprechend angepasst werden.
Bei der Planung des Werkstattlayouts sollte ausreichend Platz für die Spänesammlung, die Zirkulation der Kühlflüssigkeit und den Zugang für routinemäßige Wartungsarbeiten rund um den Maschinenaufstellort vorgesehen werden. Eine stabile Stromversorgung und Druckluftquelle sind notwendige unterstützende Bedingungen, um einen langfristig stabilen Maschinenbetrieb aufrechtzuerhalten.
5. Maschineneinrichtung und tägliche Best Practices im Betrieb
Die richtige Installation, Programmierung und Wartung haben direkten Einfluss auf die langfristige Genauigkeitserhaltung von Verbundwerkzeugmaschinen.Vertikale zweiachsige Verbundmaschineerfordert standardisierte Betriebsabläufe, um die ursprüngliche mechanische Leistung über Tausende von Produktionsstunden hinweg zu bewahren.
Die Nivellierung der Maschine muss bei der Installation sorgfältig durchgeführt werden, um innere Rahmenspannungen zu vermeiden. Bediener sollten vor dem formellen Serienschneiden die Werkzeugversatzwerte, das Werkstückkoordinatensystem und die Programmsimulation überprüfen. Durch die regelmäßige Reinigung der Spanansammlung im Arbeitsbereich wird verhindert, dass Späne die Achsenbewegung behindern oder die fertigen Werkstückoberflächen zerkratzen. Der Zustand des Schmiersystems muss regelmäßig überprüft werden, um sicherzustellen, dass Führungsschienen und Schraubenpaare ausreichend Öl erhalten.
Während einer kontinuierlichen Langzeitproduktion hilft die intermittierende Inspektion der fertigen Probenabmessungen dabei, subtile Genauigkeitsabweichungen frühzeitig zu erkennen. Wenn beim Schneiden ungewöhnliche Geräusche oder Vibrationen auftreten, sollte eine sofortige Überprüfung auf Werkzeugverschleiß, Lockerheit der Vorrichtung oder Anomalien mechanischer Komponenten erforderlich sein. Befolgen Sie strikt die Bedienungsanleitung für regelmäßige Komponenteninspektionen und Teileaustauschzyklen.
Yueliimplementiert strenge mechanische Montage- und Testverfahren für jede fertige Werkzeugmaschine vor der Auslieferung an die Produktionsstandorte.
6. Häufig gestellte Fragen
Am besten geeignet sind Teile, die Rotationsprofile, Fräsflächen und verteilte Lochstrukturen integrieren. Bei der Verarbeitung in einem Setup bleibt der einheitliche Bezugspunkt erhalten und es werden Fehler reduziert, die durch wiederholtes Spannen und Neupositionieren entstehen.
Der Nivellierungsstatus der Maschine, der Zustand des Werkzeugs, die Stabilität der Vorrichtung, die Konfiguration der Programmparameter und die Vibrationen in der Werkstattumgebung haben alle Einfluss. Regelmäßige Wartung und standardisierter Betrieb tragen zur Aufrechterhaltung einer stabilen Präzisionsleistung bei.
Bediener benötigen Kenntnisse über die synchronisierte Bewegung auf zwei Achsen und die Programmierlogik für gemischte Prozesse. Standard-CAM-Software kann nach korrekter Konfiguration des Werkstückmodells anwendbare Programmcodes generieren.
Zu den Hauptaufgaben gehören die Überprüfung der Führungsschienenschmierung, die Reinigung der Spankammer, die Inspektion des Werkzeughalters, die Überwachung des Kühlflüssigkeitszustands und die regelmäßige Kalibrierung der Genauigkeit gemäß den Betriebsrichtlinien.
Für Einzelheiten zur Maschinenspezifikation und Anwendungsberatung wenden Sie sich bitte an uns.Kontaktieren Sie uns.
