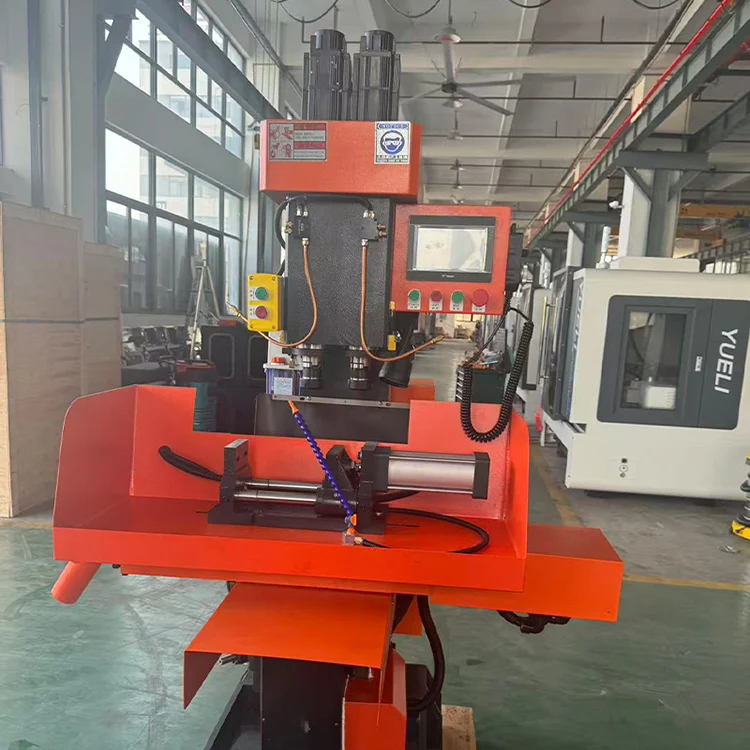

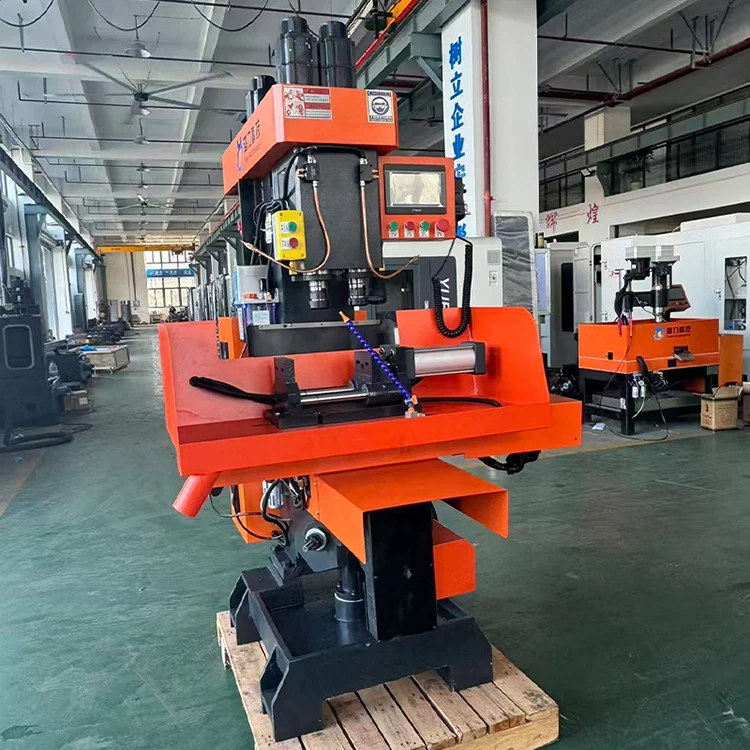

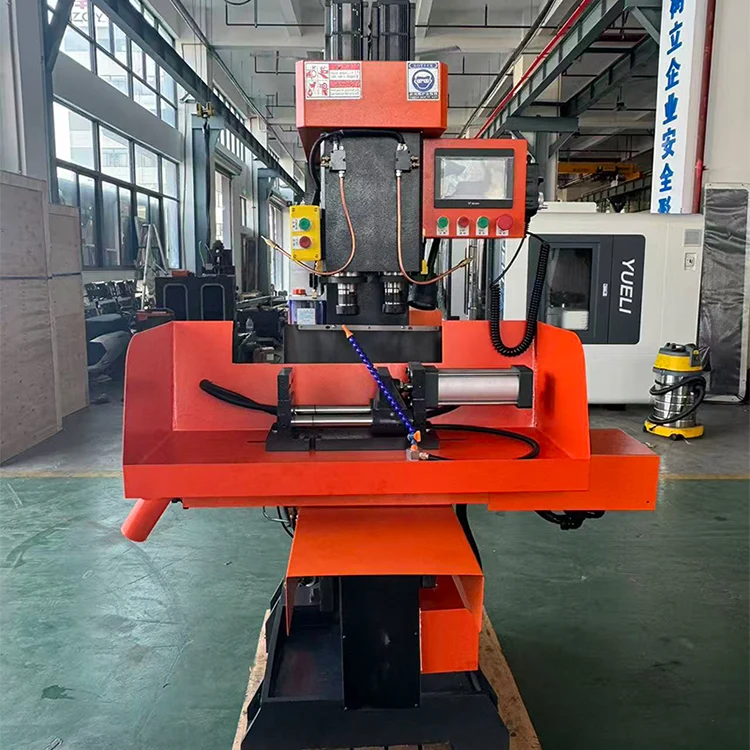

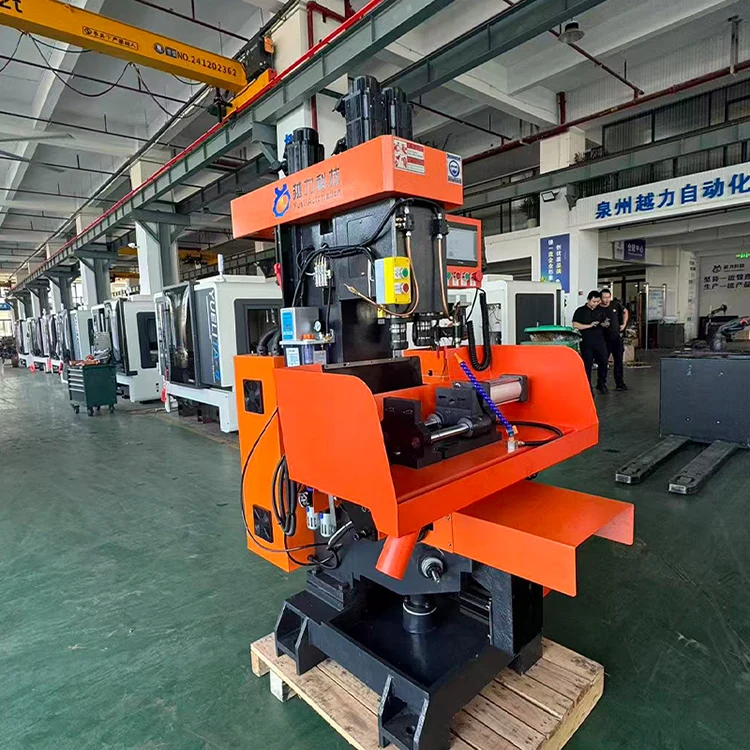

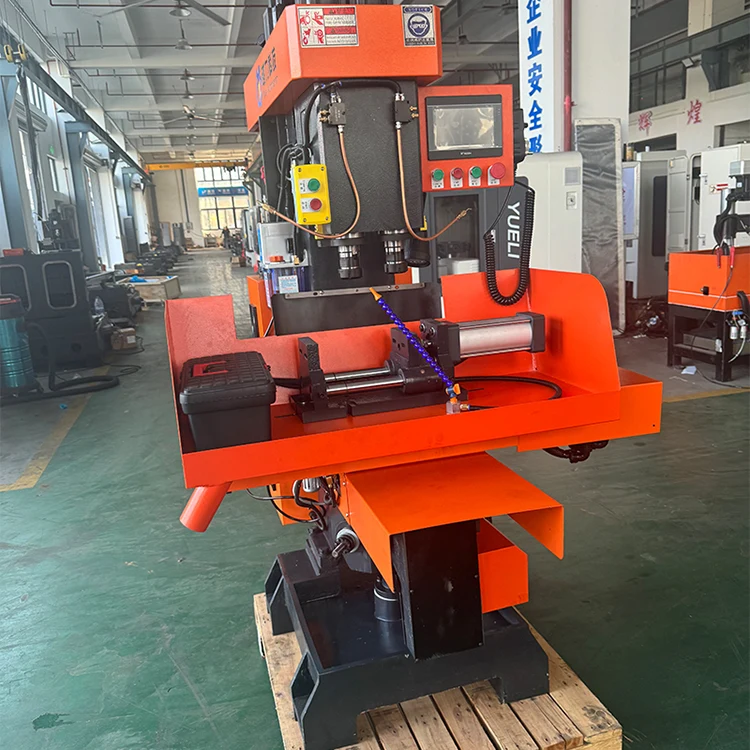

Vertikale zweiachsige Verbundmaschine

Die vertikale zweiachsige Verbundmaschine (internes Modell ZSK4132X2B) wird von Quanzhou Yueli Automation Equipment Co., Ltd. hergestellt. Sie eignet sich für die Produktion und Verarbeitung von Türbeschlagprodukten in kleinen bis mittleren Chargen. Die Werkzeugmaschine zeichnet sich durch ein elegantes und elegantes Erscheinungsbild mit einfacher und intuitiver Bedienung und bequemer Einstellung aus. Dank der SPS-Steuerung zeichnet es sich durch einen höheren Automatisierungsgrad und eine hervorragende Zuverlässigkeit aus, was die Arbeitsintensität der Bediener verringert. Es ermöglicht einem Bediener die Verwaltung mehrerer Maschinen und dient als ideale hocheffiziente und umweltfreundliche Verarbeitungsausrüstung.

Produkteinführung

Die vertikale Doppelachsen-Verbundmaschine eignet sich für die Produktion und Verarbeitung kleiner bis mittlerer Stückzahlen von Türbeschlagprodukten. Die Werkzeugmaschine zeichnet sich durch ein elegantes und elegantes Erscheinungsbild mit einfacher und intuitiver Bedienung und bequemer Einstellung aus. Dank der SPS-Steuerung zeichnet es sich durch einen höheren Automatisierungsgrad und eine hervorragende Zuverlässigkeit aus, was die Arbeitsintensität der Bediener verringert. Es ermöglicht einem Bediener die Verwaltung mehrerer Maschinen und dient als ideale hocheffiziente und umweltfreundliche Verarbeitungsausrüstung.

· Geschmeidiges und elegantes Erscheinungsbild mit einfacher und intuitiver Bedienung.

· Bequeme Einstellung und höherer Automatisierungsgrad mit SPS-Steuerung.

· Hervorragende Zuverlässigkeit bei reduzierter Arbeitsintensität.

· Ein Bediener kann mehrere Maschinen verwalten.

Wichtigste technische Parameter

Die folgenden technischen Parameter gelten für die vertikale zweiachsige Verbundmaschine.

Maschinenstruktur und Eigenschaften

Die vertikale zweiachsige Verbundmaschine verfügt über die folgenden Struktur- und Leistungsmerkmale.

· Das Bearbeiten, Bohren, Reiben und Gewindeschneiden einer großen Anzahl von Teilen kann in einem Arbeitsgang mit hoher Effizienz durchgeführt werden.

· Die Karosseriestruktur ist kompakt und weist eine gute Steifigkeit auf.

· Die Hauptwelle besteht aus hochwertigem legiertem Stahl, ist gehärtet und wärmebehandelt, präzisionsgeschliffen und weist eine hohe Verschleißfestigkeit auf.

· Die Gleitfläche ist ultraschallgehärtet und verfügt über eine Schmiervorrichtung, um die Lebensdauer der Gleitfläche sicherzustellen.

· Die Werkbank bewegt sich nach links und rechts mit einer Startvorrichtung und einer Pufferpositionierungsvorrichtung, die geringe Vibrationen und schnelle Bewegungen aufweist.

· Der Griff verfügt über eine Zugstange, die nicht leicht herunterfällt und eine hohe Sicherheit bietet.

Struktur und Leistung

Das Design der vertikalen zweiachsigen Verbundmaschine übernimmt die strukturellen Eigenschaften einer Fräsmaschine und einer unterstützenden Startvorrichtung und bietet die Vorteile einer hohen Verarbeitungseffizienz, stabilen Präzision und eines einfachen Bedienungsverfahrens.

· Riemenwechsel- und Spannstruktur, einfache Änderung der Geschwindigkeit und Spannung des Riemens.

· Die Hauptwelle wird von einem 4KW/4P-Motor über einen Synchronriemen angetrieben, mit hoher Übertragungseffizienz und geringem Geräuschpegel.

· Der automatische Wiederherstellungsmechanismus für die linke und rechte Spindel kann die Spindel immer in einem verarbeitungsbereiten Zustand halten, was Zeit spart und die Arbeitseffizienz verbessert.

· Der Hebegriff lässt sich leicht drehen, um das Anheben der Hebeplattform zu ermöglichen.

· Die Werkbank ist mit einer Pufferpositionierung ausgestattet, um eine zuverlässige Positionierung und stabile Genauigkeit zu gewährleisten.

· Der mittlere Schlitten und die Hebeplattform sind mit Verriegelungsmechanismen ausgestattet, um eine stabile Positionierung des Werkstücks zu gewährleisten, was zur Gewährleistung der Bearbeitungsgenauigkeit beiträgt.

· Ein pneumatisches Gerät wird verwendet, um eine automatische Steuerung und hohe Zuverlässigkeit zu realisieren und eine hohe Effizienz und hohe Präzision der Verarbeitung sicherzustellen.

Schmiersystem

Die vertikale zweiachsige Verbundmaschine verwendet ein automatisches Verdrängerschmiersystem. Es gilt der folgende Schmierplan.

Elektrisches System

Die vertikale zweiachsige Verbundmaschine verwendet die folgende elektrische Systemkonfiguration.

· CNC-System: Sunicon.

· Servomotor: Sunicon.

· Spindelservo: Zhima Technology.

· AC-Schütz: Schneider.

· Relais: Omron.

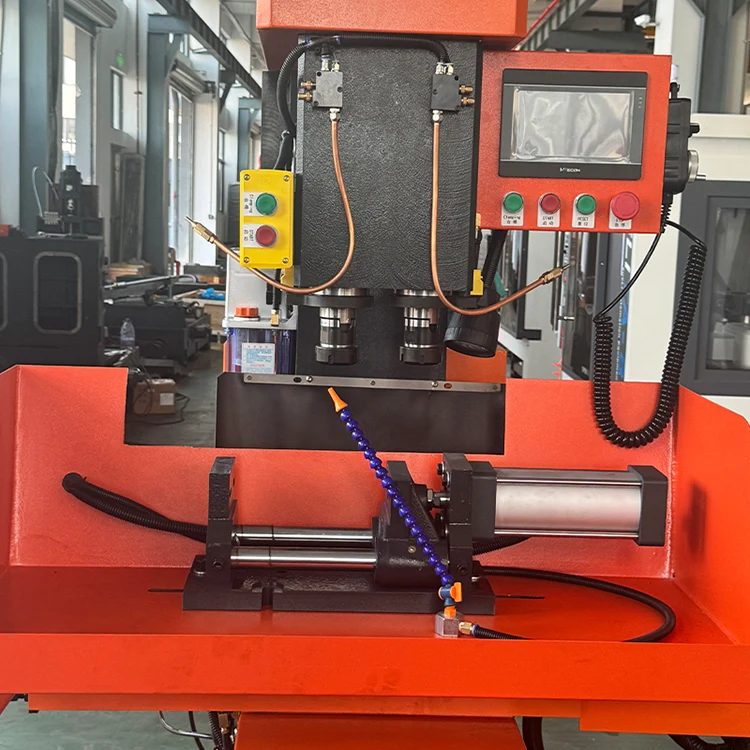

· Pneumatischer Schraubstock: YUELI.

Sicherheitsschutz

Die vertikale Doppelachsen-Verbundmaschine entspricht den allgemeinen technischen Anforderungen der GB 15760-2004 für den Sicherheitsschutz von Metallschneidemaschinen und ist mit den erforderlichen Sicherheitsvorrichtungen und Warnschildern ausgestattet.

· Die X-Achse verfügt über eine vollständig geschlossene Abschirmung aus Edelstahlblech, um Schneidflüssigkeiten und Späne effektiv abzuschirmen.

· Die Z-Achse verfügt über einen Blechschutz und eine Teleskopabdeckung, um die Lebensdauer effektiv zu verlängern.

· X- und Z-Achsen sind mit harten und weichen Begrenzungen ausgestattet, um Fehlfunktionen durch Bedienungsfehler, Programmierfehler, Antriebsausfälle usw. zu verhindern.

· Das elektrische Design entspricht der elektrischen Norm GB5226.1 mit Überstrom- und Kurzschlussschutz.

· Der Schaltschrank verfügt über ein vollständig geschlossenes Design mit Axialventilatoren zur Wärmeableitung.

· Das NC-System verfügt über eine eingebaute Batterie. Bei einem Stromausfall des Systems gehen gespeicherte Bearbeitungsprogramme nicht verloren.

· Alarmfunktion und Not-Aus-Taste zur Vermeidung von Schäden durch verschiedene plötzliche Fehler.

Standardzubehör und Dokumente

Die vertikale zweiachsige Verbundmaschine wird mit den folgenden Zubehörteilen und Dokumenten geliefert.

Enthaltene Werkzeuge:

· Doppelmaulschlüssel 17-19, 12-14, 8-10, 22-24 (je 1)

· Näherungsschalter (2 Stück)

· Spannzange Φ20 (2 Stück)

· Sechskantschlüssel 1,5–10 (1 Satz)

Häufig gestellte Fragen

Welches CNC-System wird auf dieser vertikalen Doppelachsen-Verbundmaschine verwendet?

Die Maschine nutzt das Sunicon CNC-System.

Wie groß ist der Spindelkegel und die maximale Bohrleistung?

Der Spindelkegel ist NT30. Der maximale Bohrdurchmesser beträgt 32 mm für Kupferteile und der maximale Gewindebohrdurchmesser beträgt M32.

Was sind die Verfahrwege der X-, Y- und Z1/Z2-Achse?

Der Verfahrweg der X-Achse beträgt 320 mm, der Verfahrweg der Y-Achse beträgt 120 mm und der Verfahrweg der Z1/Z2-Achse beträgt 110 mm.

Wie hoch sind Spindeldrehzahl und Maschinengewicht?

Die Spindelgeschwindigkeit reicht von 10 bis 3000 U/min mit einstellbarer Geschwindigkeit. Das Maschinengewicht beträgt 900 kg.

Wie hoch ist der Gesamtstrombedarf?

Die Gesamtleistung der Stromversorgung beträgt 7 kW.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, China – gegründet 2013
