CNC-Bohr-Gewindefräsmaschine mit 4-Achsen

Was ist eine CNC-Bohr-Gewindefräsmaschine mit 4-Achsen?

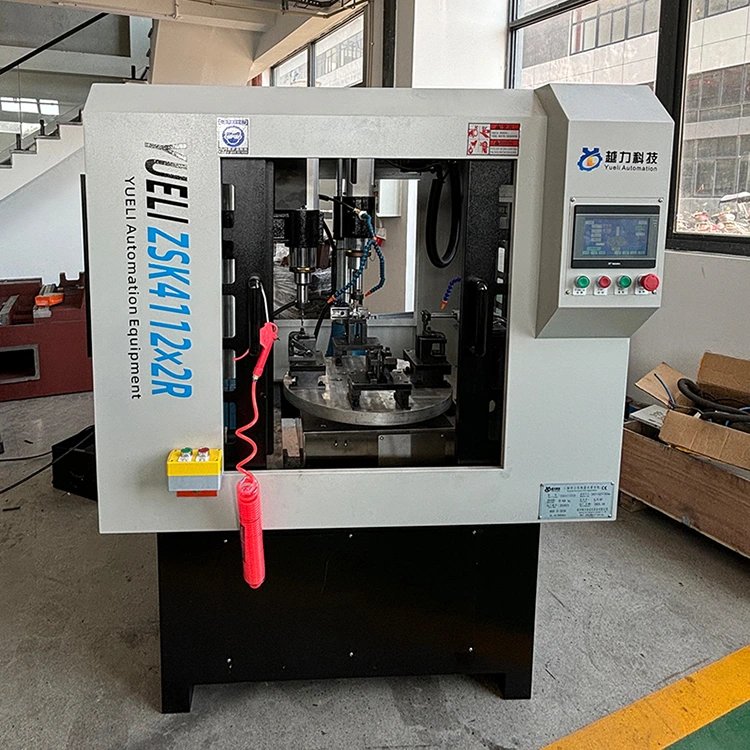

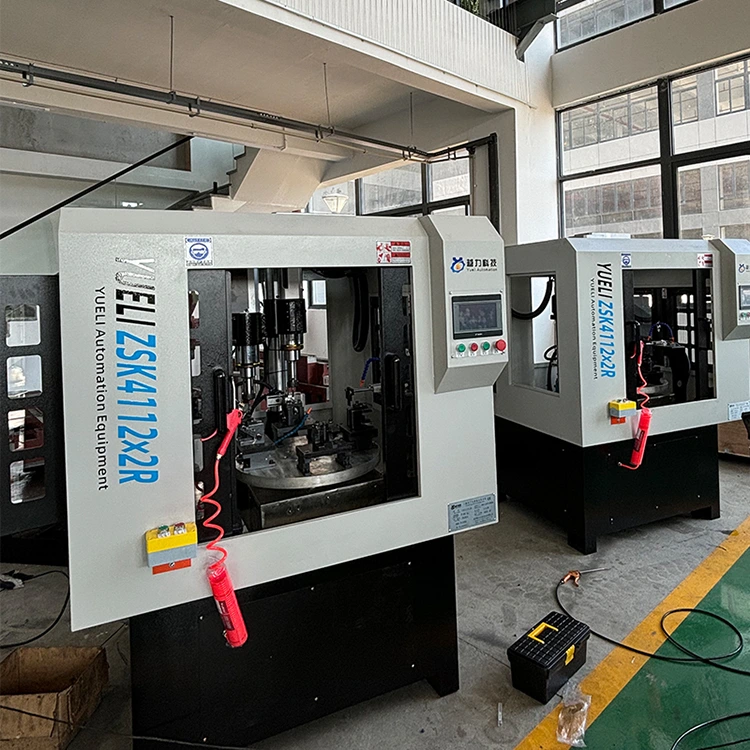

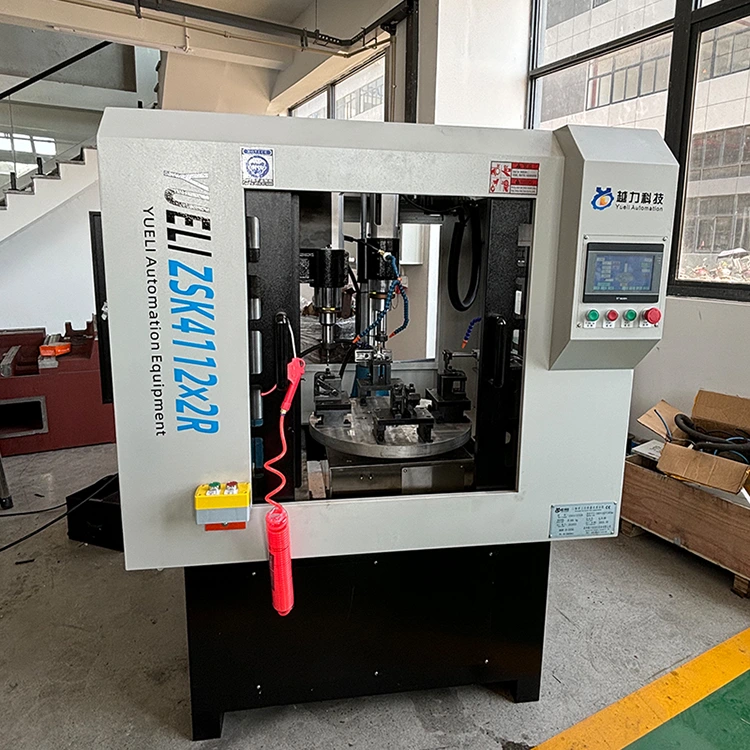

Die CNC-Bohrgewindeschneid-Fräsmaschine mit 4 Achsen des Yueli-Werks ist ein vollständig integriertes vertikales Doppelspindel-Rundschaltsystem, das für die Produktion mittlerer bis großer Serien konzipiert ist. Es vereint Bohren, Gewindeschneiden und Fräsen in einer kompakten Plattform und steigert so die Produktivität bei gleichzeitiger Reduzierung der Arbeitskosten.

Kernfunktionen und Vorteile

Präzision und Stabilität

· Hohe Bearbeitungsgenauigkeit bis zur Güteklasse IT5–IT6

· Oberflächenbeschaffenheit Ra0,8–1,6 μm

· Starre Schweißkonstruktion mit optimiertem Verstärkungsdesign

· Stabile Leistung bei minimaler thermischer Verformung

Erweiterte Automatisierung

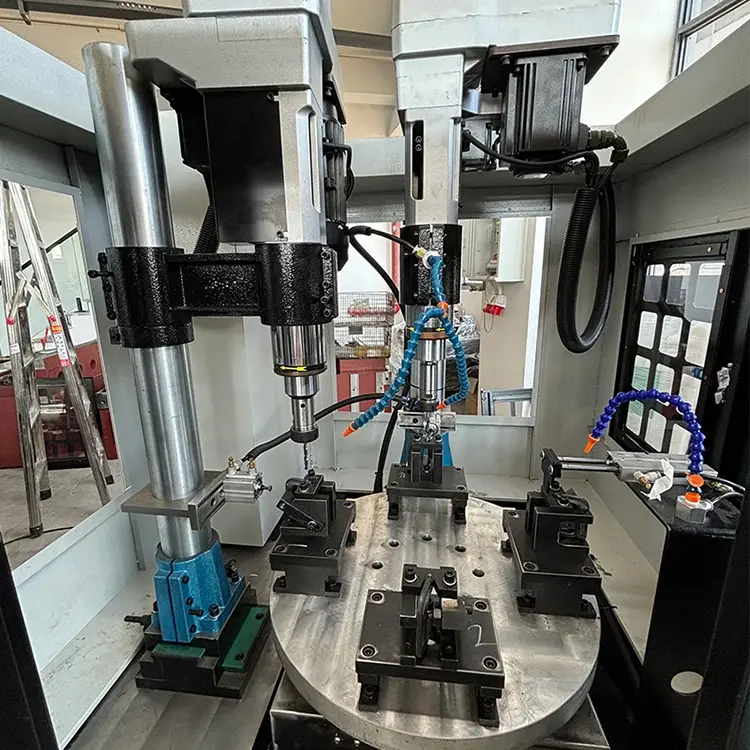

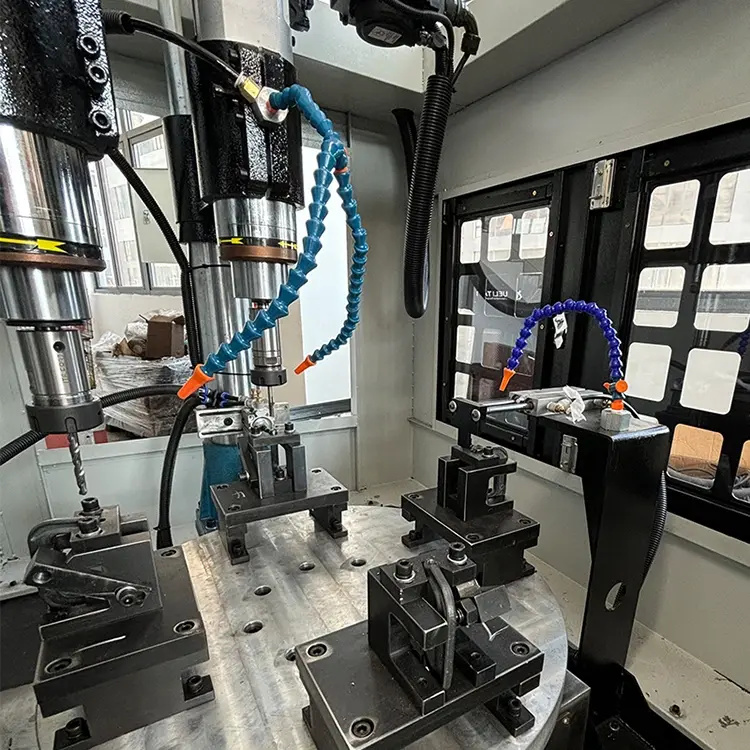

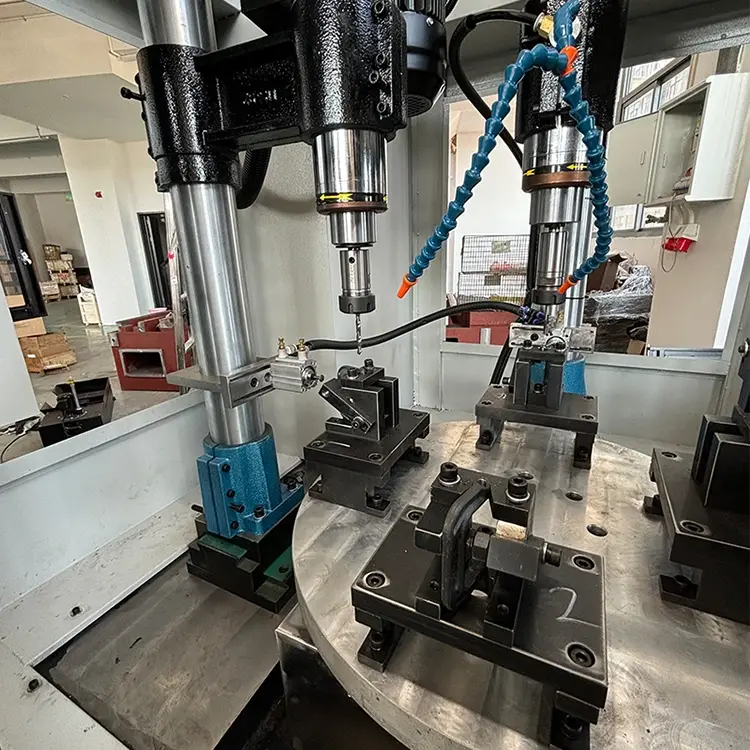

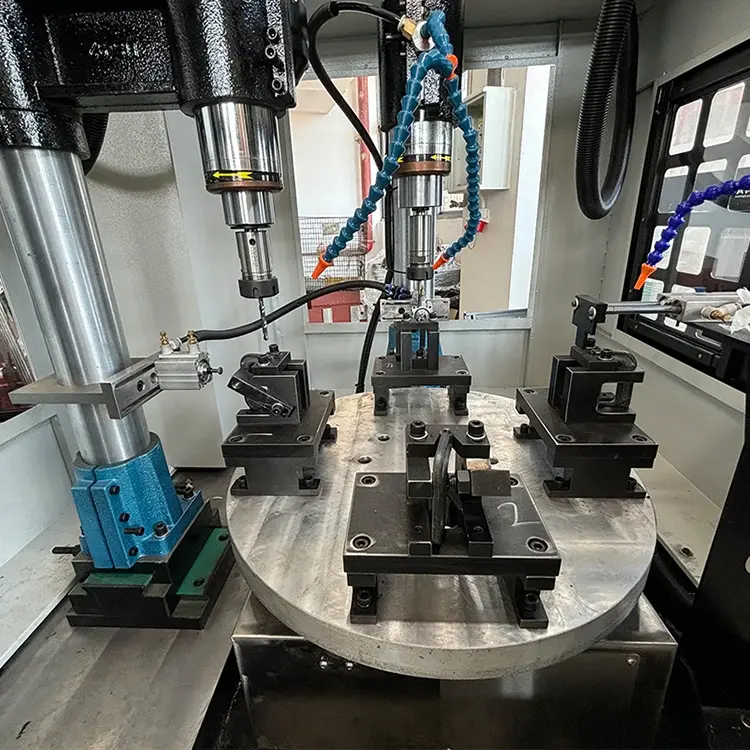

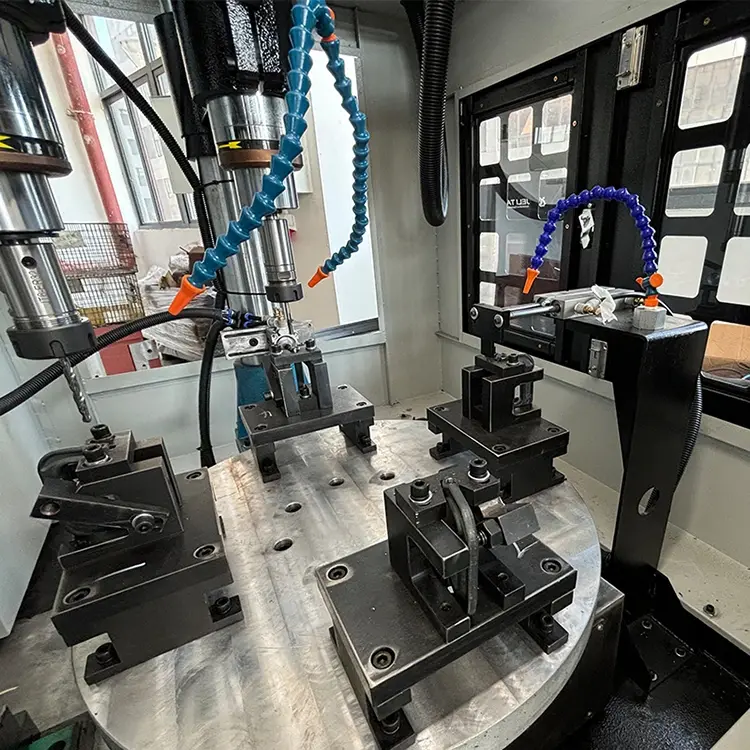

· 4-Stationen-Drehtisch ermöglicht kontinuierliche Bearbeitung

· Die Konfiguration mit zwei Spindeln verbessert die Zykluseffizienz

· SPS-Steuerungssystem mit intuitiver Touchscreen-Oberfläche

· Unterstützt die unbeaufsichtigte Verwaltung mehrerer Maschinen oder die Verwaltung mehrerer Maschinen durch einen Bediener

Flexible und leistungsstarke Leistung

· Spindelgeschwindigkeit einstellbar von 0–3000 U/min

· Max. Bohrdurchmesser: 16 mm (Stahl)

· Maximale Gewindeschneidleistung: M18

· ER32-Werkzeugklemmung für umfassende Werkzeugkompatibilität

Sicheres und benutzerfreundliches Design

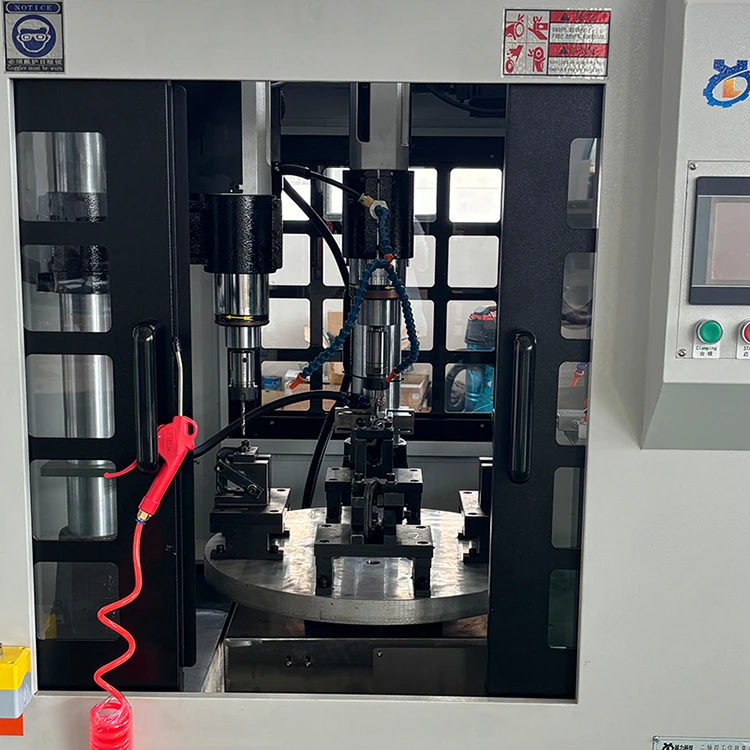

· Vollständig geschlossenes Schutzsystem zum Schutz von Kühlmittel und Spänen

· Not-Aus und mehrstufiger elektrischer Schutz

· Klare HMI-Schnittstelle für einfache Programmierung und Überwachung

Anwendungen und Zielbenutzer

Geeignet für

· Herstellung von Automobilteilen

· Hardware- und Metallkomponentenverarbeitung

· Workshops für die Massenproduktion

· OEM- und Präzisionsbearbeitungsfabriken

Nutzungsszenarien

· Mehrloch-Bohr- und Gewindeschneidarbeiten

· Repetitive Großserienbearbeitung

· Präzisionskomponentenfertigung mit engen Toleranzen

Was es anders macht

· Kompakte Struktur mit größerem internen Arbeitsraum

· Rundschaltgenauigkeit ≤ ±0,03° sorgt für Wiederholgenauigkeit

· Unabhängige Schnittsteuerung für jeden Antriebskopf

· Optimiertes Spanabfuhrsystem für saubereren Betrieb

Diese CNC-Bohr-Gewindefräsmaschine mit 4 Achsen steigert die Arbeitseffizienz, reduziert Ausfallzeiten und sorgt für eine gleichbleibende Produktqualität, was sie zu einer zuverlässigen Investition für die moderne Fertigung macht.

FAQ

F1: Welche Materialien kann die CNC-Bohr-Gewindefräsmaschine mit 4. Achse verarbeiten?
A: Es ist für Stahl-, Aluminium- und allgemeine Metallkomponenten geeignet. Mit geeigneten Werkzeugen können auch verschiedene Legierungen in Serienproduktionsumgebungen verarbeitet werden.

F2: Wie verbessert die 4. Achse die Produktivität?
A: Der Drehtisch ermöglicht das gleichzeitige Be-/Entladen und Bearbeiten, wodurch Leerlaufzeiten reduziert und der Gesamtdurchsatz deutlich erhöht werden.

F3: Ist die CNC-Bohr-Gewindefräsmaschine mit 4. Achse einfach zu bedienen?
A: Ja, es verfügt über eine benutzerfreundliche Touchscreen-Schnittstelle und ein SPS-Steuerungssystem, was eine schnelle Einrichtung, einfache Programmierung und minimale Bedienerschulung ermöglicht.

F4: Welche Wartung ist für eine langfristige Leistung erforderlich?
A: Regelmäßige Schmierung, Reinigung von Spänen und Filtern, Inspektion von Riemen und elektrischen Komponenten sowie regelmäßige Systemprüfungen gewährleisten einen stabilen Betrieb und eine längere Lebensdauer.
