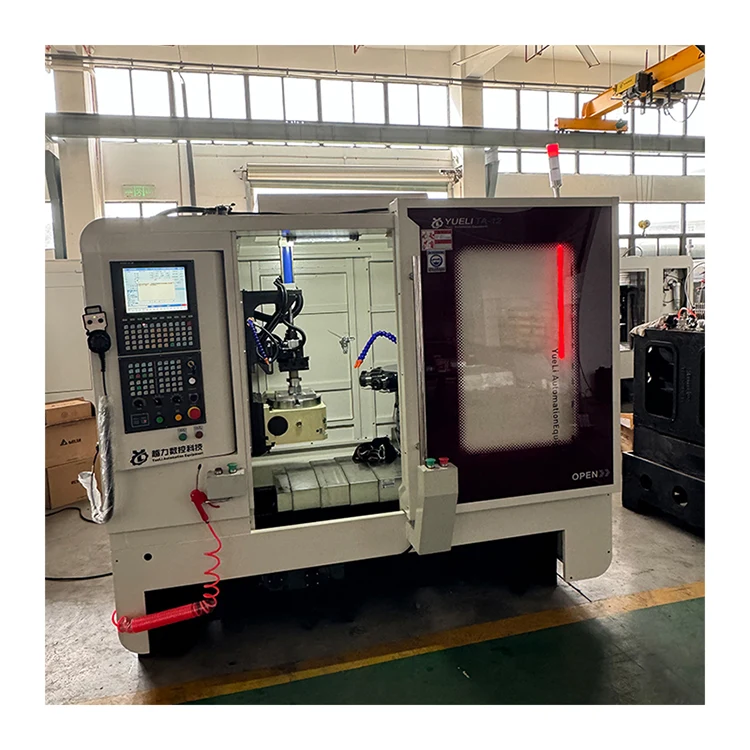

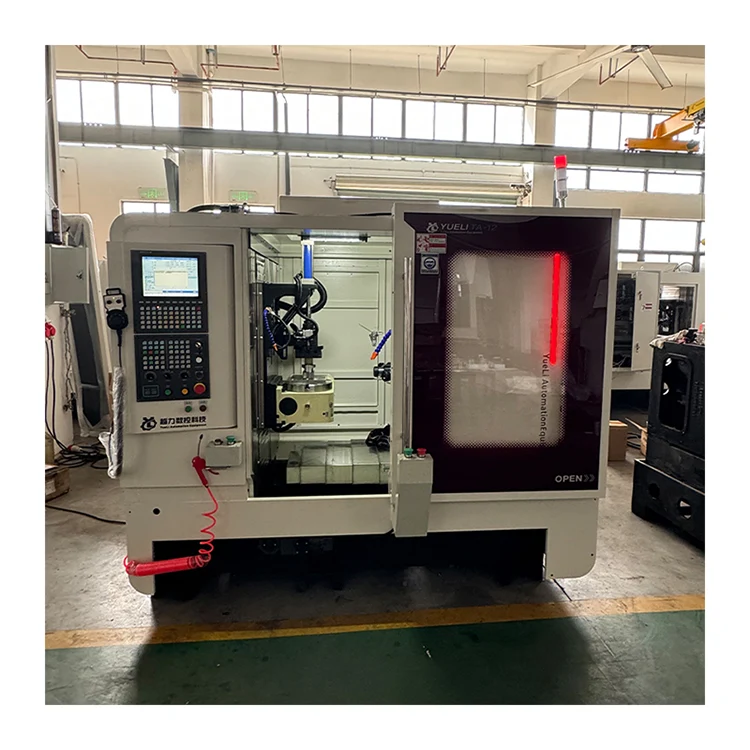

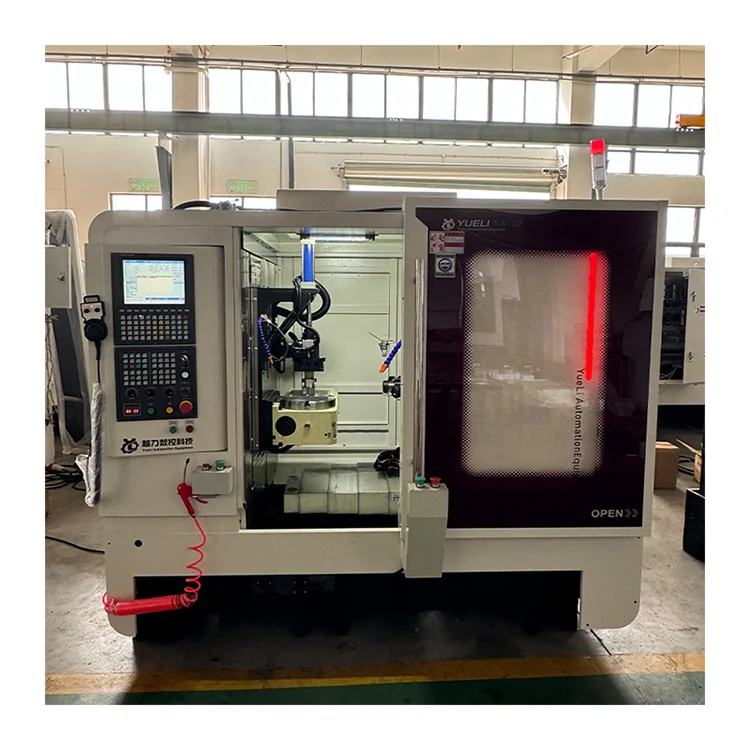

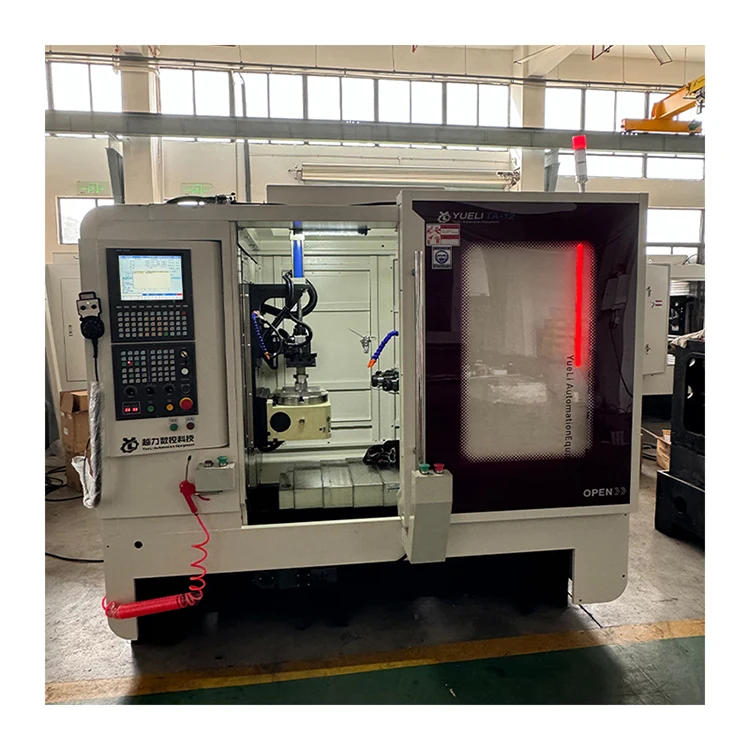

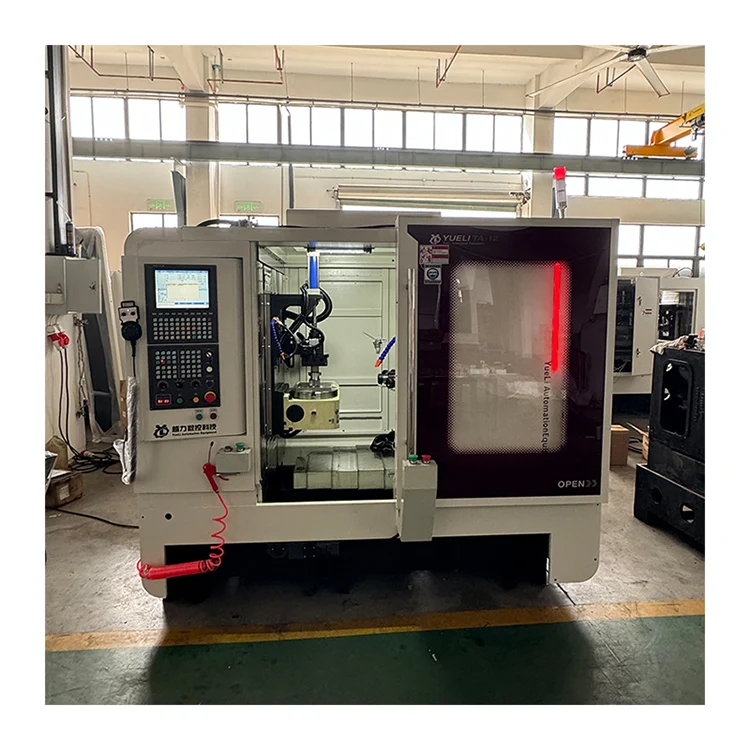

Horizontale 12-Spindel-CNC-Revolvermaschine

Die horizontale 12-Spindel-CNC-Revolvermaschine (internes Modell TA-12) wird von Quanzhou Yueli Automation Equipment Co., Ltd. hergestellt. Sie eignet sich für die Produktion und Verarbeitung großer und mittlerer Chargen. Die Maschine zeichnet sich durch ein glattes und großzügiges Erscheinungsbild, eine einfache und intuitive Bedienung und eine bequeme Einstellung aus. Mit der CNC-Steuerung bietet es eine höhere Automatisierung, gute Zuverlässigkeit und einen geringeren Arbeitsaufwand, sodass eine Person mehrere Maschinen bedienen und verwalten kann. Dieses Produkt ist eine ideale hocheffiziente Verarbeitungsausrüstung zur Vermeidung von Umweltverschmutzung.

Produkteinführung

Die horizontale 12-Spindel-CNC-Revolvermaschine eignet sich für die Produktion und Verarbeitung großer und mittelgroßer Chargen. Das Erscheinungsbild der Maschine ist glatt und großzügig, die Bedienung ist einfach und intuitiv und die Einstellung ist bequem. Die CNC-Steuerung wird übernommen, der Automatisierungsgrad ist höher, die Zuverlässigkeit ist gut, die Arbeitsintensität des Bedieners wird reduziert und die Bedienung und Verwaltung von einer Person und mehreren Maschinen kann realisiert werden.

Technische Konfigurationsparameter

Die folgenden Komponenten und Spezifikationen gelten für die horizontale 12-Spindel-CNC-Revolvermaschine.

Wichtigste technische Parameter

Die folgenden technischen Parameter gelten für die horizontale 12-Spindel-CNC-Revolvermaschine.

Maschinenstruktur und Leistung

Die horizontale 12-Spindel-CNC-Revolvermaschine verfügt über die folgenden Struktur- und Leistungsmerkmale.

· Einfaches Bearbeitungszentrum. Die Programmsteuerung nutzt das Taiwan Hust-Steuerungssystem mit Erkennungsfunktion, um Schäden am Gewindebohrer oder Werkzeug aufgrund eines Magnetventil- oder Zylinderausfalls zu vermeiden. Mensch-Maschine-freundlicher Dialog für einfache Bedienung.

· Geeignet für die Teilebearbeitung großer und mittlerer Stückzahlen. Einmalige Klemmung abgeschlossen. Hohe Effizienz und gute Präzision.

· Der Gewindeschneidmechanismus muss den Leitspindelantrieb nicht ersetzen. Tonhöhe ist Standard. Der Hauptservomotor Beijing CTB mit eigener Frequenzumwandlung verbessert die Rauheit der Gewindeoberfläche und sorgt für Genauigkeit.

· Unabhängige Forschung und Entwicklung von Antriebskopfkomponenten. Präzisionsschleifen. Gute Verschleißfestigkeit. Lange Lebensdauer.

· Das CNC-System von Hust ermöglicht die Einstellung der Vorschubgeschwindigkeit je nach Bedarf. Nach längerem Gebrauch nutzt sich die Leitspindel ab, das System verfügt über eine Werkzeugkompensationsfunktion.

· Jede motorisierte Gleitfläche verfügt über eine zentralisierte automatische Schmiervorrichtung, um die Lebensdauer der Werkzeugmaschine sicherzustellen.

· Schiebetischbewegung angetrieben durch Servomotor. Mehrere Koordinaten können digital eingestellt werden. Hohe Positioniergenauigkeit. Geringe Vibration. Schnelle Reaktion.

· Während der Bearbeitung wird der Werkstückstatus auf dem Touchscreen angezeigt. Alarmfunktion bei Störungen.

· Der vollständig geschlossene Schutz gewährleistet die persönliche Sicherheit und verbessert die Verarbeitungsumgebung.

Hauptstrukturkomponenten

Die horizontale 12-Spindel-CNC-Revolvermaschine besteht aus den folgenden Hauptstrukturkomponenten.

· Spalte: 1 Satz

· Die 4. Achse: 1 Satz

· Basis: 1 Satz

· Elektronisches System: 1 Satz

· Hydraulischer Schraubstock: 1 Satz

· Spanentfernungssystem: 1 Satz

Elektrisches System

Die horizontale 12-Spindel-CNC-Revolvermaschine verwendet die folgenden elektrischen Komponenten.

· Magnetventil: Taiwan AirTAC. Gute Stabilität. Der Luftdruck darf nicht unter 0,5 MPa liegen.

· AC-Schütz: Schneider. Gute Stabilität.

· Relais: Omron. Gute Stabilität.

Schmiersystem

Jeder Antriebskopf der horizontalen 12-Spindel-CNC-Revolvermaschine wird mit Butter geschmiert, was einfach zu verwenden und zu bedienen ist und die Lebensdauer der Schmierfläche gewährleistet.

Standardzubehör und Dokumente

Die horizontale 12-Spindel-CNC-Revolvermaschine wird mit den folgenden Zubehörteilen und Dokumenten geliefert.

· Werkzeugkasten im Lieferumfang enthalten: Doppelmaulschlüssel 17–19, Sechskantschlüssel 1,5–10 (1 Satz).

· Zufällige Dokumente: Systemspezifikation, Bedienungsanleitung, Fahreranweisung (jeweils 1 Exemplar).

Häufig gestellte Fragen

Was ist die Spindelschnittstelle und die maximale Bohrkapazität?

Die Spindelschnittstelle ist ER40. Der maximale Bohrdurchmesser beträgt 60 mm für Kupferdurchgangslöcher und der maximale Gewindebohrdurchmesser beträgt M50 × 3 mm für Kupfer.

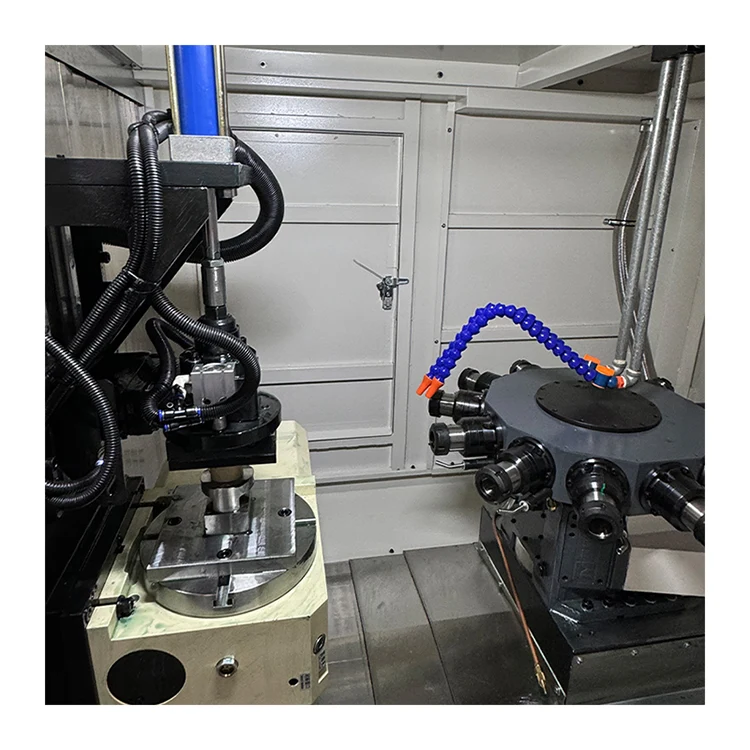

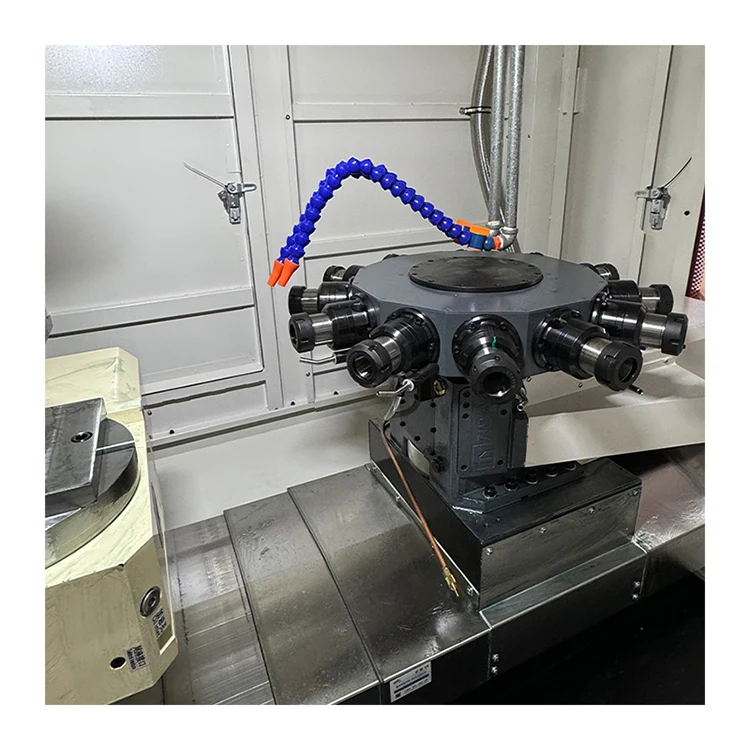

Wie viele Spindeln hat der Revolver?

Der Drehrevolver verfügt über 12 Spindeln. Die Werkzeugwechselzeit beträgt 0,8 Sekunden pro 180 Grad.

Was sind die Verfahrwege der X-, Y- und Z-Achse?

Der X-Achsen-Verfahrweg beträgt 350 mm, der Y-Achsen-Verfahrweg beträgt 400 mm und der Z-Achsen-Verfahrweg beträgt 300 mm. Die maximale Bewegungsgeschwindigkeit für alle Achsen beträgt 30 m/min.

Was ist die Leistung des CNC-Systems und des Spindelmotors?

Die Maschine nutzt das Taiwan Hust CNC-System mit einer Servospindelmotorleistung von 5,5 kW bis 7,5 kW (optional).

Welches Gewicht und welche Abmessungen hat die Maschine?

Die Maschinenabmessungen betragen 2200 x 1765 x 1922 mm mit Blechabdeckung und das Nettogewicht beträgt 3500 kg.
