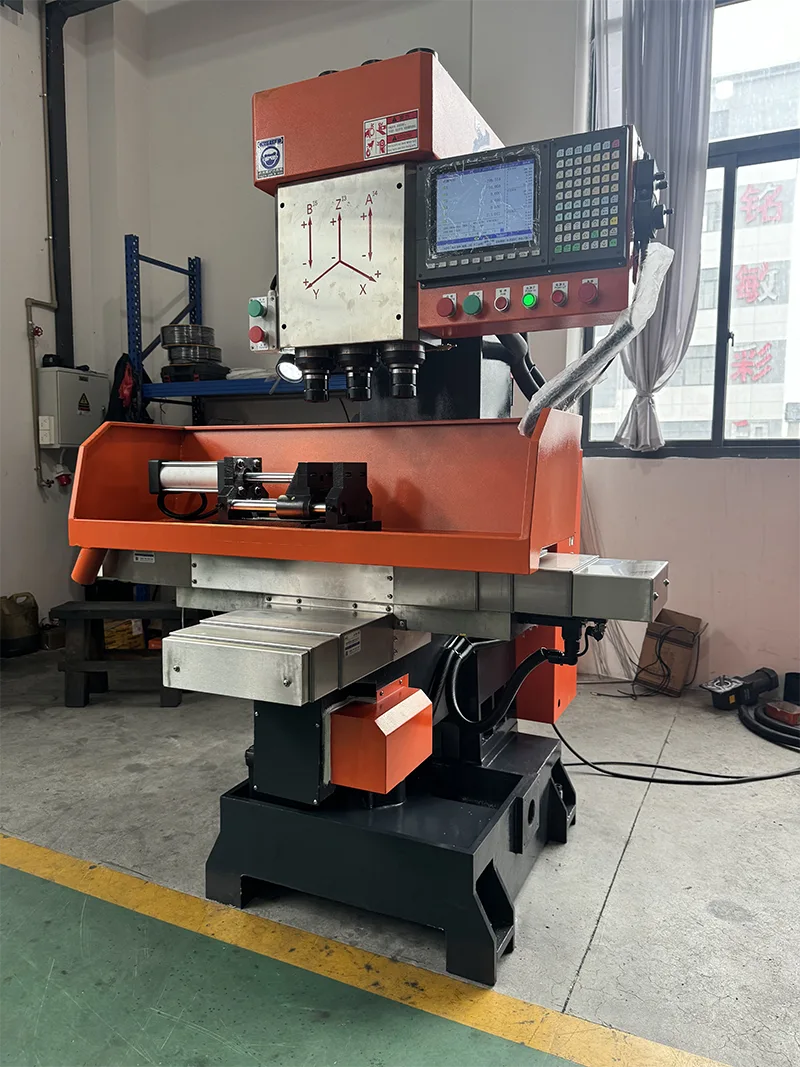

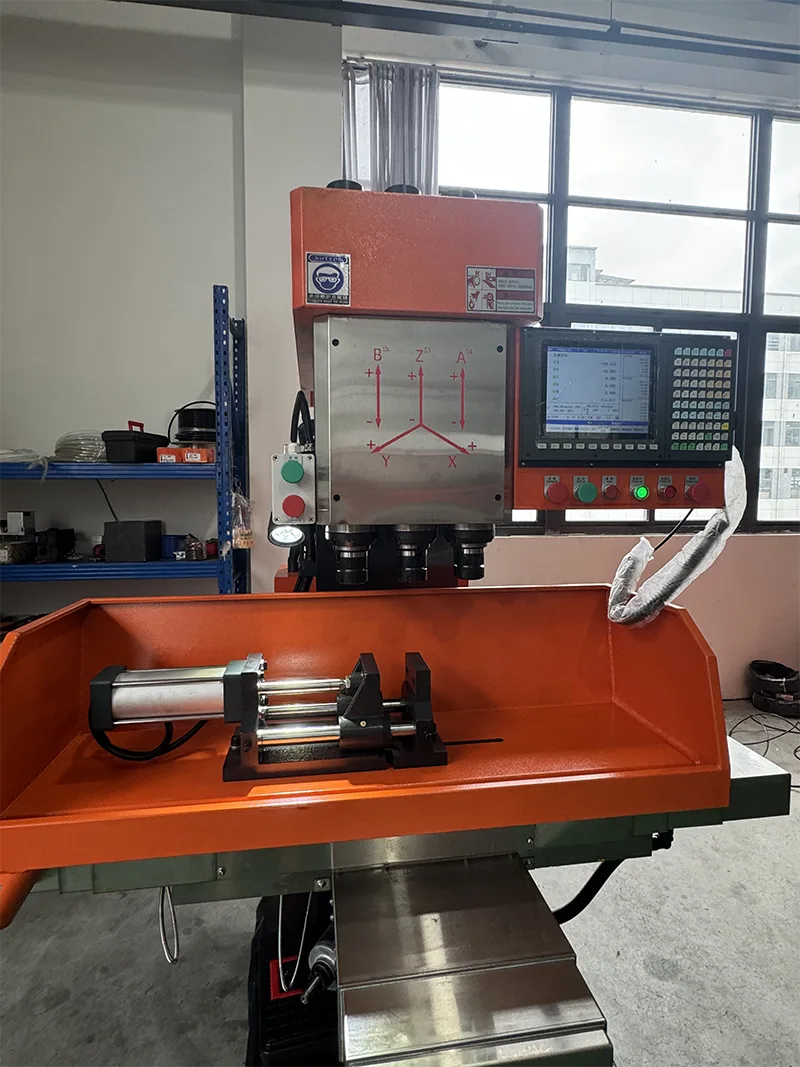

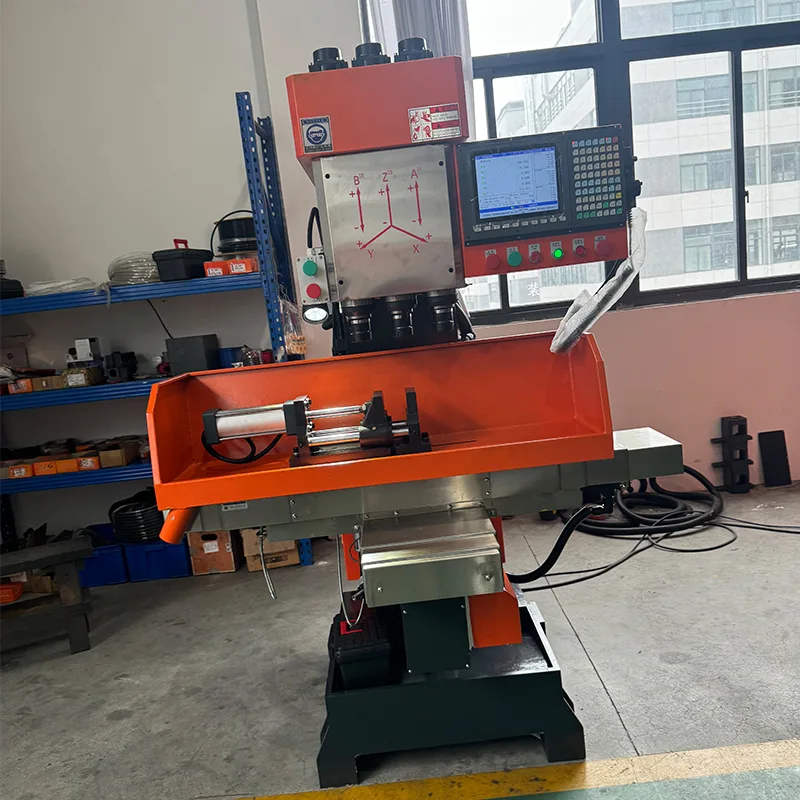

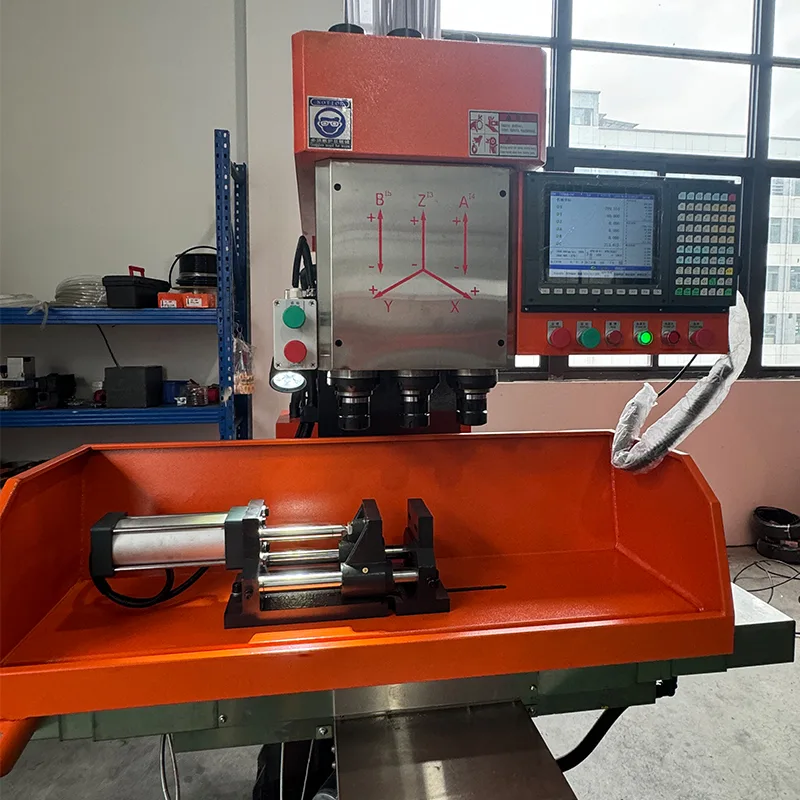

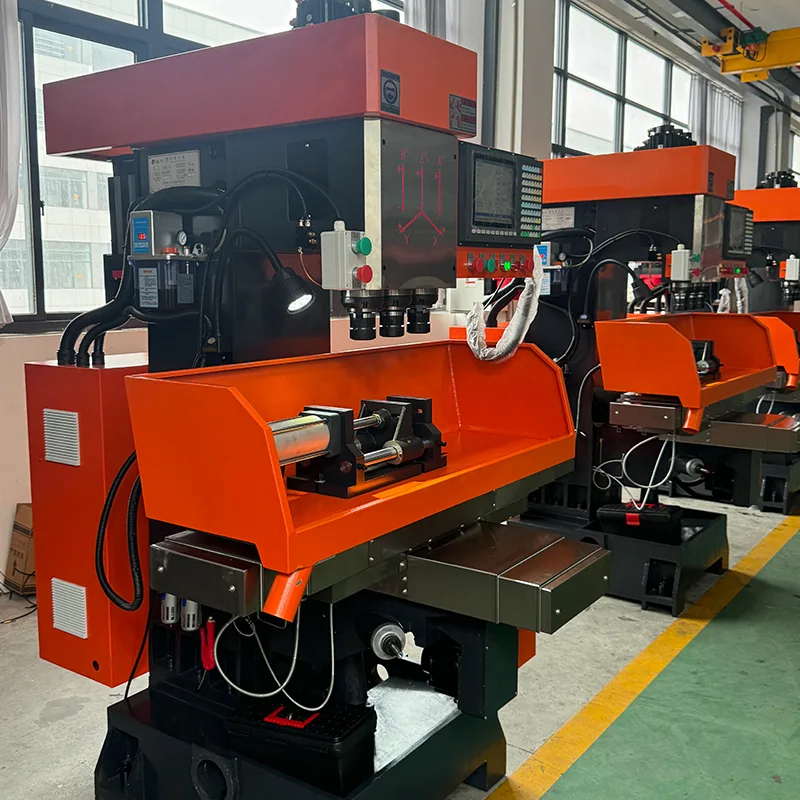

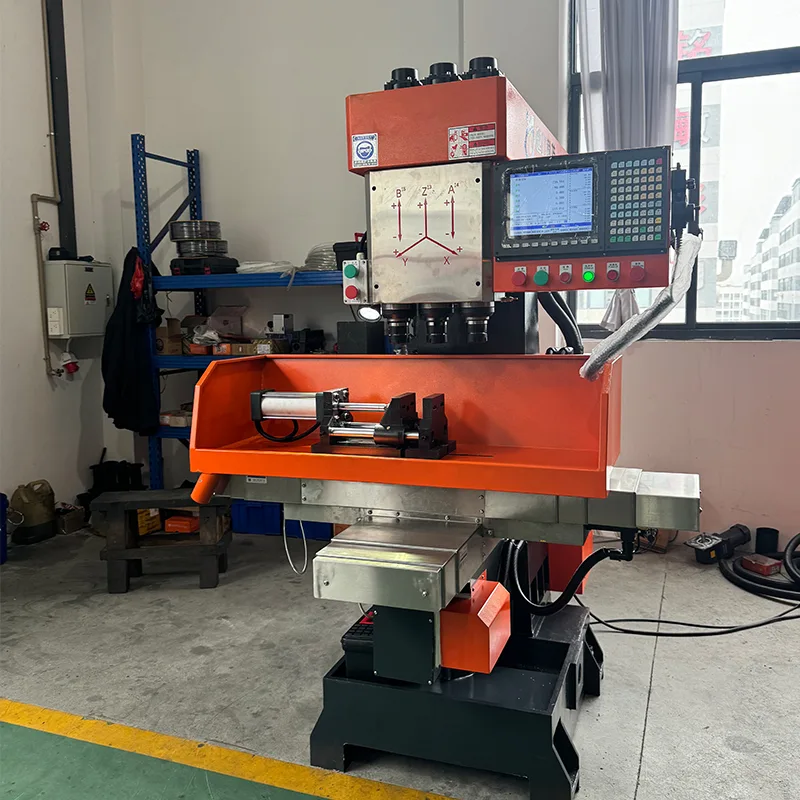

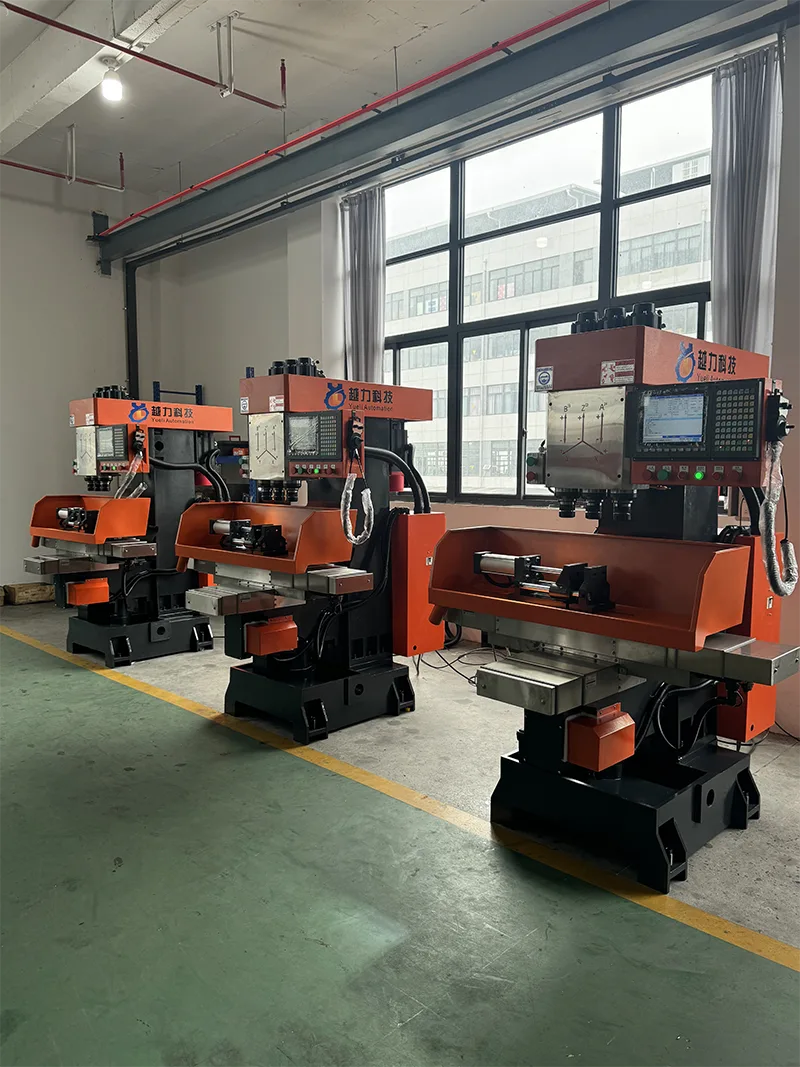

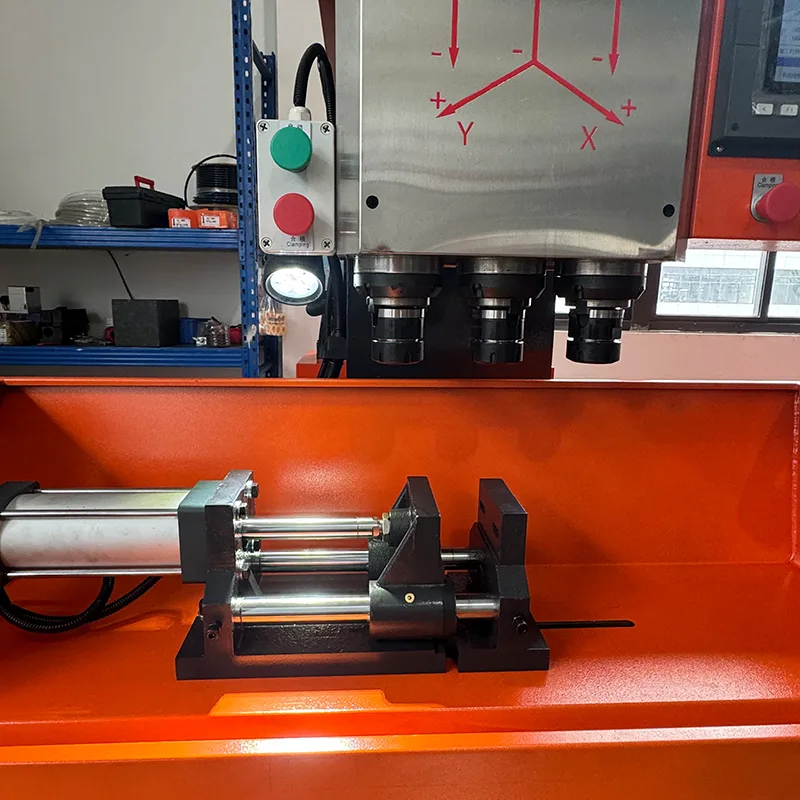

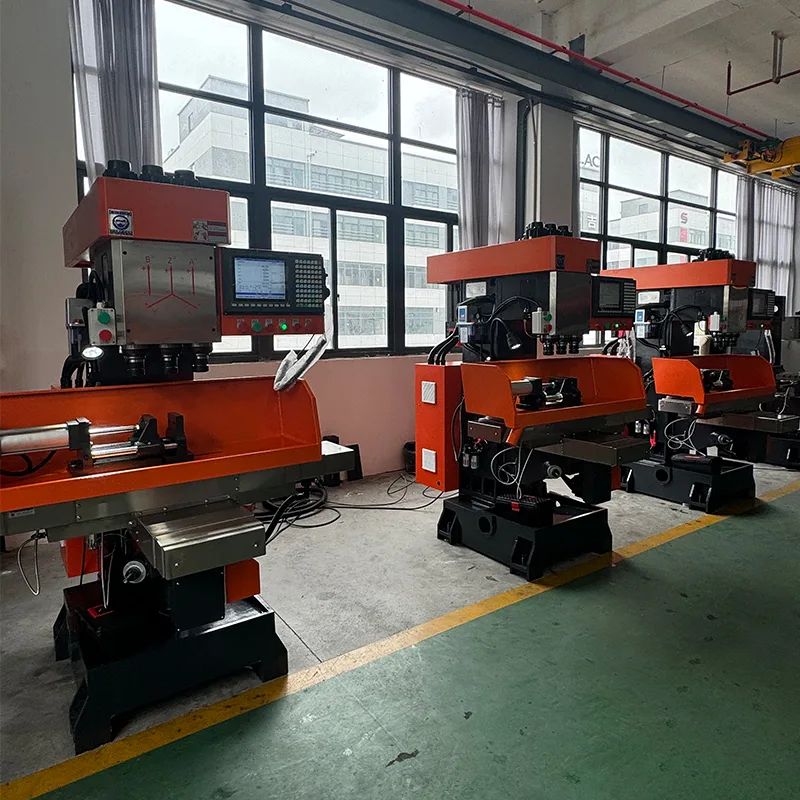

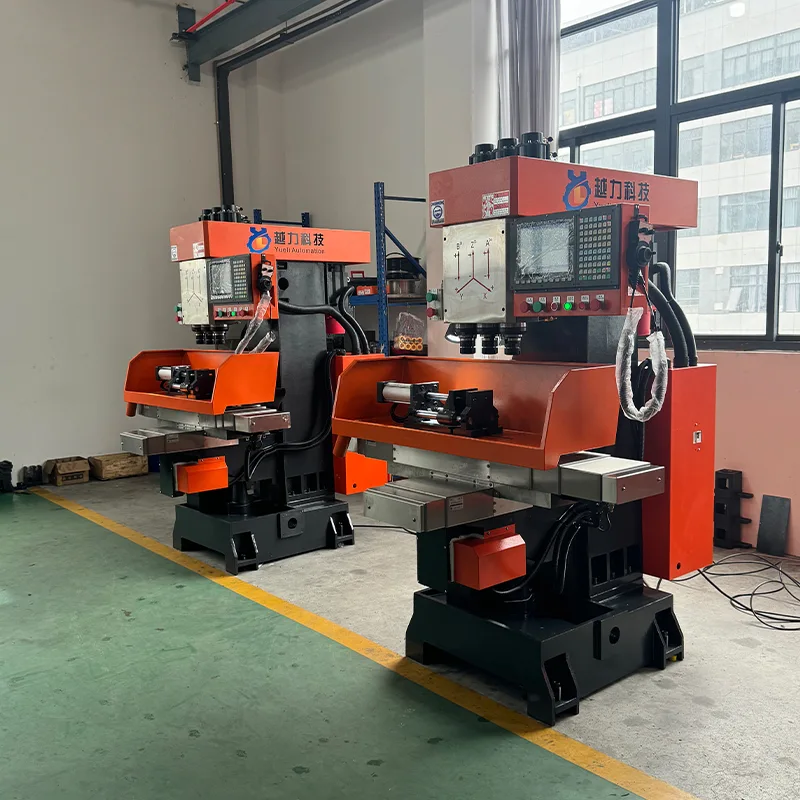

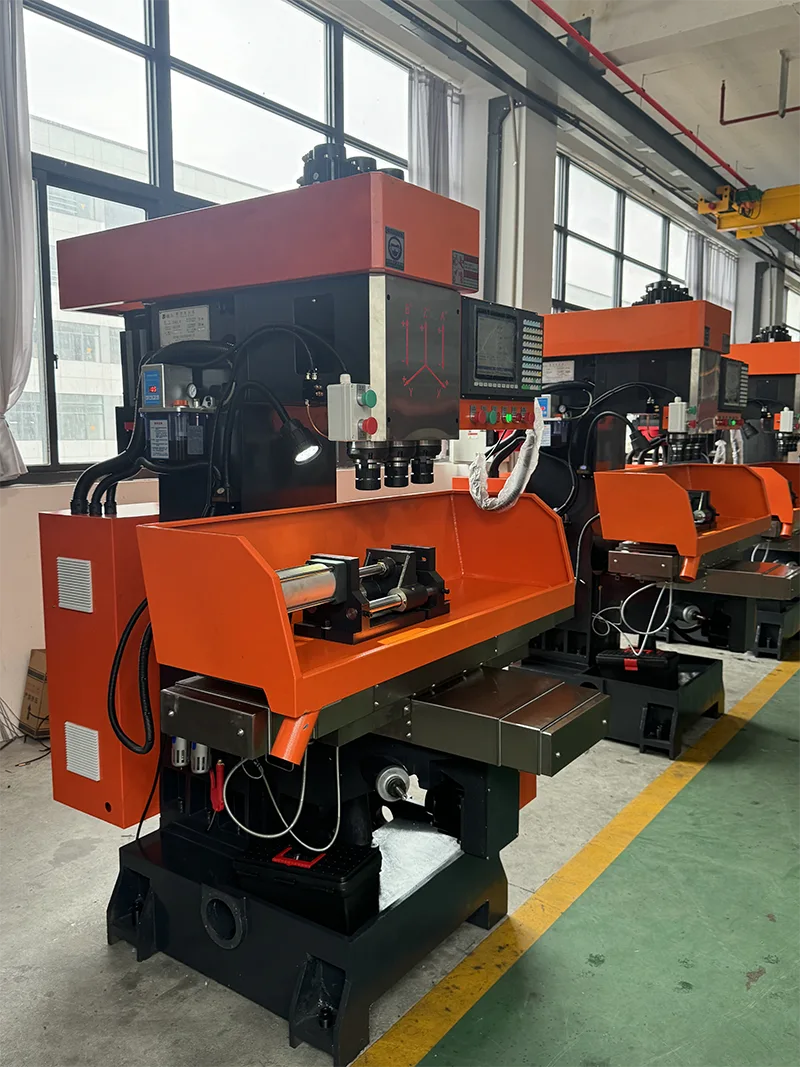

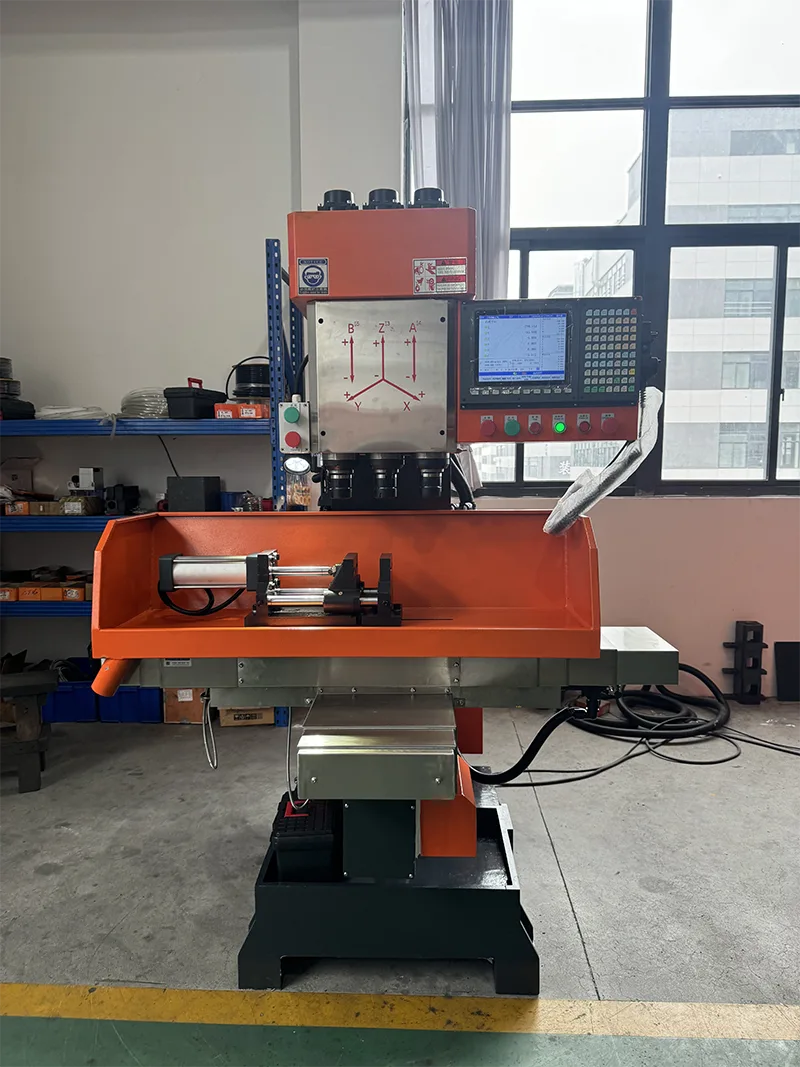

Vertikale CNC-Dreiachsen

Die vertikale dreiachsige CNC-Maschine ZSK-4150X4 ist ein ausgereiftes Produkt unseres Unternehmens. Diese Werkzeugmaschine löst das Problem, dass Bohren, Reiben und Gewindeschneiden bei der Bearbeitung einer großen Anzahl von Teilen nicht gleichzeitig durchgeführt werden konnten. Vollständiges Bohren, Reiben, Anfasen und Gewindeschneiden sowie andere Anforderungen, es ist eine ideale mechanische Ausrüstung, um eine hohe Effizienz und Energieeinsparung zu erreichen. Die Maschine ist einfach zu bedienen und kann ohne spezielles technisches Personal frei bedient werden. Das Unternehmen verfügt über mehr als zehn Jahre professionelle Technologie und strenge Qualitätskontrolle und verfügt über einen guten Kundendienst, der von den Kunden gut angenommen wird.

Produkteinführung

Die vertikale dreiachsige CNC-Maschine ZSK-4150X4 ist ein ausgereiftes Produkt unseres Unternehmens. Diese Werkzeugmaschine löst das Problem, dass Bohren, Reiben und Gewindeschneiden bei der Bearbeitung einer großen Anzahl von Teilen nicht gleichzeitig durchgeführt werden konnten.

· Komplettes Bohren, Reiben, Anfasen und Gewindeschneiden in einem Arbeitsgang.

· Ideale mechanische Ausrüstung zur Erzielung hoher Effizienz und Energieeinsparung.

· Einfache Bedienung ohne spezielles technisches Personal.

· Mehr als zehn Jahre professionelle Technologie und strenge Qualitätskontrolle.

· Guter After-Sales-Service, gut angenommen von den Kunden.

Hauptmerkmale

Der vertikale CNC-Dreiachser ZSK-4150X4 verfügt über die folgenden Funktionen.

· Die Bearbeitung einer großen Anzahl von Teilen, Bohren und Reiben sowie Gewindeschneiden erfolgt gleichzeitig und mit hoher Effizienz.

· Der Rumpf ist kompakt und steif.

· Die Hauptwelle besteht aus hochwertigem legiertem Stahl, ist gehärtet, wärmebehandelt und präzise geschliffen. Es weist eine hohe Verschleißfestigkeit auf.

· Die Gleitfläche wird durch Überschallfrequenz abgeschreckt. Es verfügt über eine Schmiervorrichtung, um die Lebensdauer der Gleitfläche sicherzustellen.

· Die Links- und Rechtsbewegung des Arbeitstisches erfolgt über eine Startvorrichtung und eine Pufferpositionierungsvorrichtung, die geringe Vibrationen und schnelle Bewegungen aufweist.

· Der Griff des Messers ist mit einer Zugstange ausgestattet, die nicht leicht herunterfällt. Es hat eine hohe Sicherheit.

Technische Spezifikationen

Die folgenden technischen Parameter gelten für den vertikalen CNC-Dreiachser ZSK-4150X4.

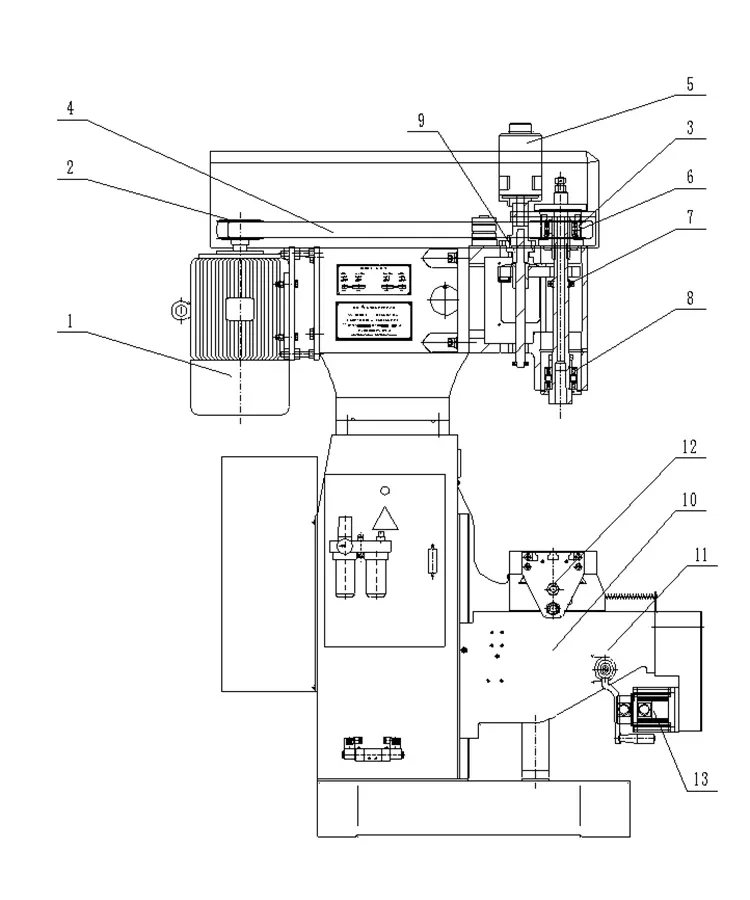

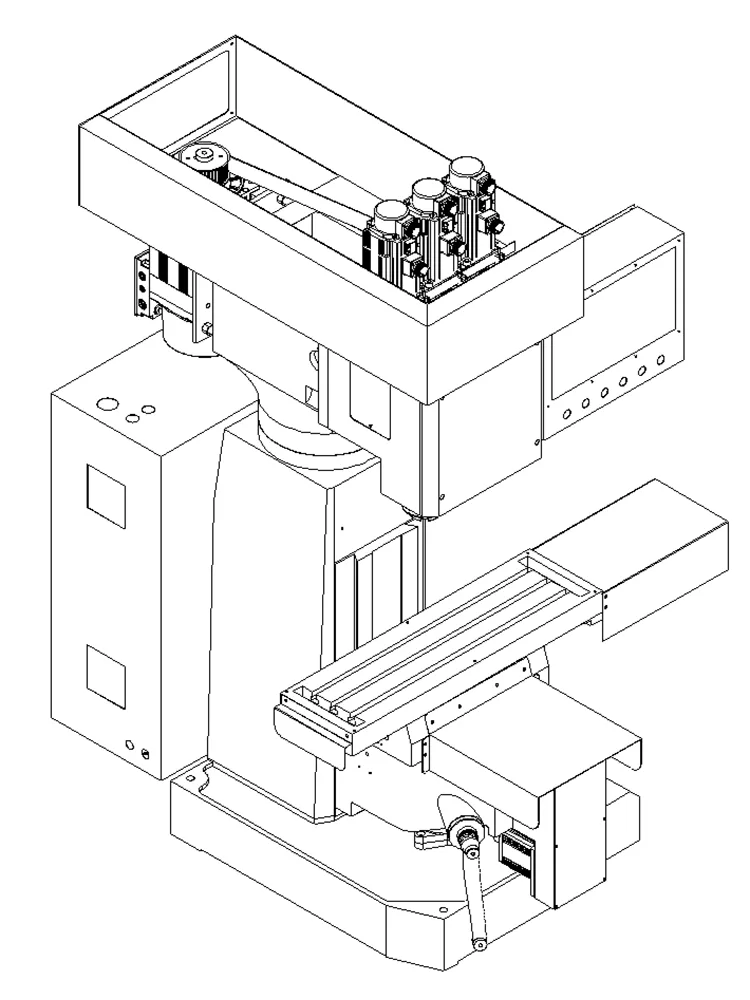

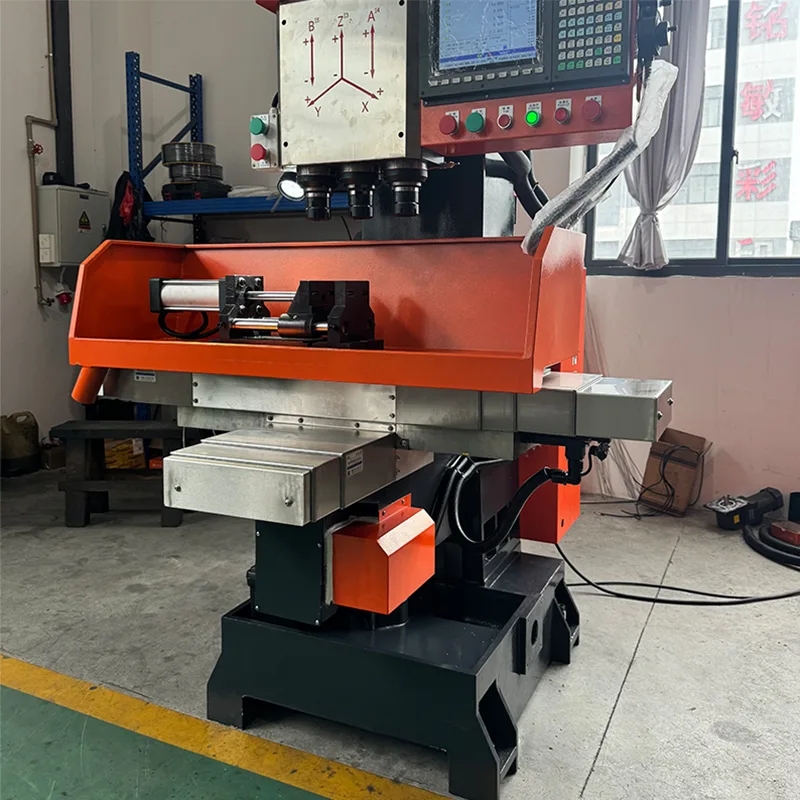

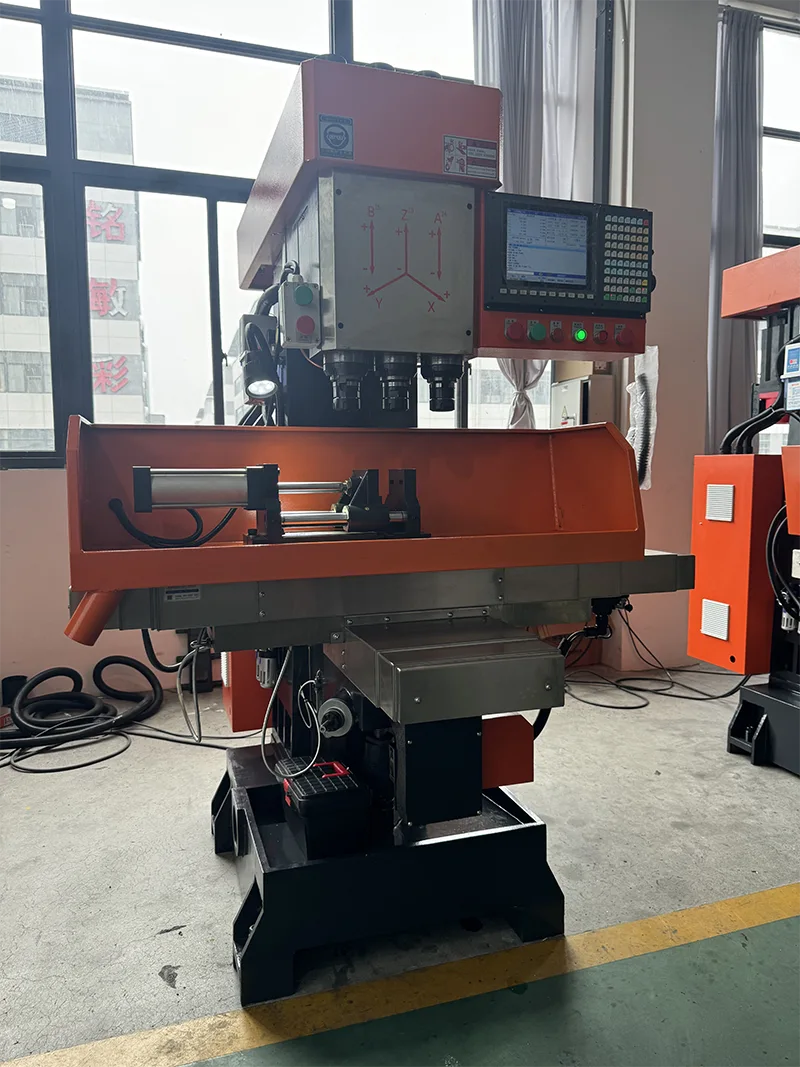

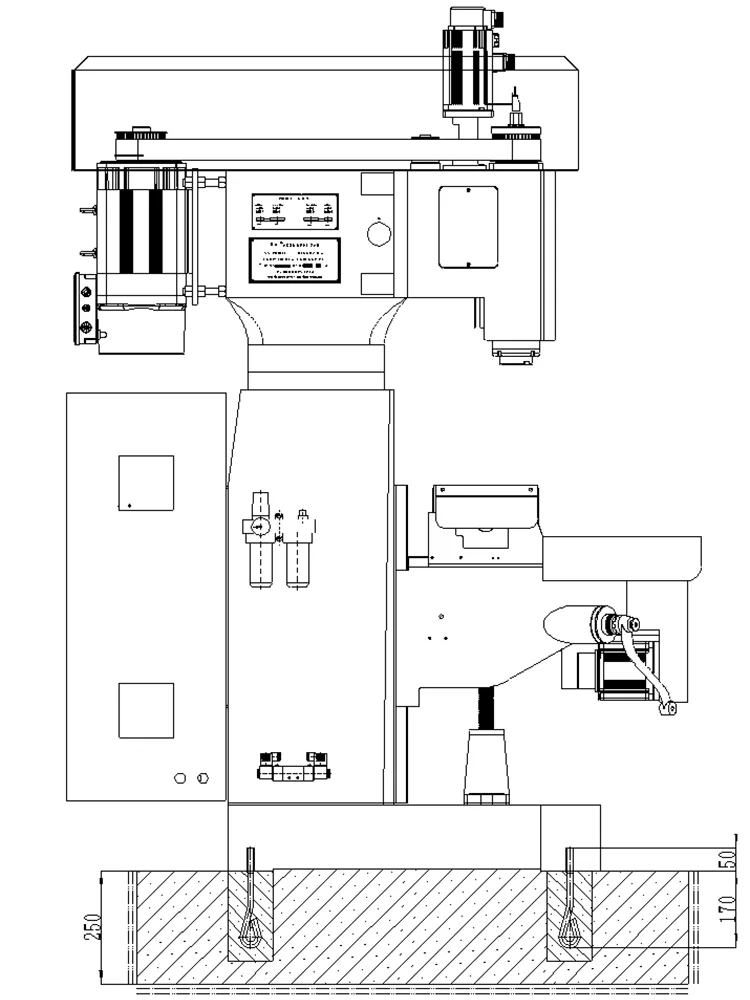

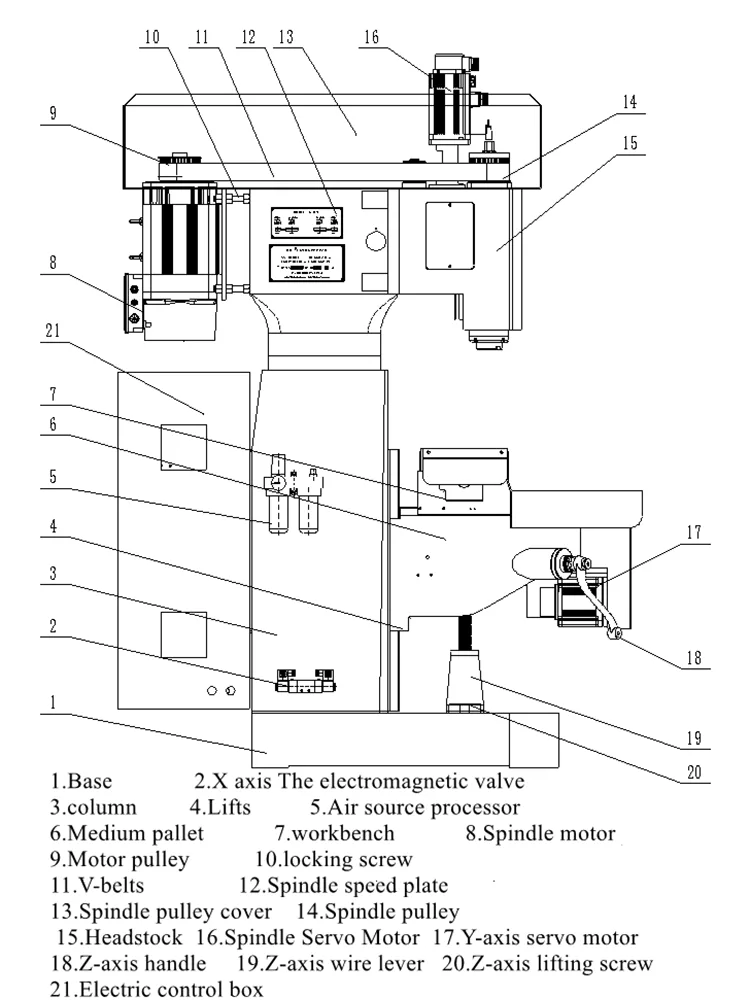

Mechanismus und Leistung von Werkzeugmaschinen

Das Design des vertikalen dreiachsigen CNC-Fräsers ZSK-4150X4 übernimmt die strukturellen Eigenschaften der Fräsmaschine und der unterstützenden Startvorrichtung und bietet die Vorteile einer hohen Verarbeitungseffizienz, stabilen Präzision und einfachen Bedienungsverfahren. Durch den Einsatz einer SPS für die Logiksteuerungsverarbeitung kann ein Lichtbogenkurzschluss, der durch das Vorwärts- und Rückwärtsschalten des Motors verursacht wird, wirksam vermieden werden. Gleichzeitig wird die Impulsauslösemethode zum Antreiben des Magnetventils verwendet, um das Phänomen zu vermeiden, dass die Magnetventilspule längere Zeit mit Strom versorgt wird und die Spule durchbrennt.

· Struktur: Einfaches Bearbeitungszentrum. Die Programmsteuerung nutzt das Taiwan Yitu-Steuerungssystem mit Erkennungsfunktion, um Schäden am Gewindebohrer oder Werkzeug aufgrund eines Ausfalls des Magnetventils oder des Ölzylinders zu vermeiden. Mensch-Maschine-freundlicher Dialog für einfache Bedienung.

· Geeignet für die Verarbeitung großer und mittlerer Teilemengen. Einmalige Klemmung. Hohe Effizienz und gute Präzision.

· Der Gewindeschneidmechanismus muss den Leitspindelantrieb nicht ersetzen. Tonhöhe ist Standard. Der supersynchrone Hauptservomotor von Beijing mit eigener Frequenzumwandlung verbessert die Rauheit der Gewindeoberfläche und sorgt für Genauigkeit.

· Unabhängige Forschung und Entwicklung von Antriebskopfkomponenten. Präzisionsschleifen. Gute Verschleißfestigkeit und lange Lebensdauer.

· Das CNC-System von Hust kann die Vorschubgeschwindigkeit je nach Bedarf einstellen. Nach längerem Gebrauch nutzt sich die Leitspindel ab, das System verfügt über eine Werkzeugkompensationsfunktion.

· Jede motorisierte Gleitfläche verfügt über eine zentralisierte automatische Schmiervorrichtung, um die Lebensdauer der Werkzeugmaschine sicherzustellen.

· Schiebetischbewegung angetrieben durch Servomotor. Mehrere Koordinaten können digital eingestellt werden. Hohe Positioniergenauigkeit. Geringe Vibration. Schnelle Reaktion.

· Während der Bearbeitung wird der Werkstückstatus über den Touchscreen angezeigt. Alarmfunktion bei Störungen.

· Der vollständig geschlossene Schutz gewährleistet die persönliche Sicherheit und verbessert die Verarbeitungsumgebung.

Elektrisches System

Der vertikale CNC-Dreiachser ZSK-4150X4 verwendet die folgenden elektrischen Komponenten.

· Magnetventil: Taiwan AirTAC. Gute Stabilität. Der Luftdruck darf nicht unter 0,5 MPa liegen.

· AC-Schütz: Koreanisches LS. Gute Stabilität.

· Relais: Omron. Gute Stabilität.

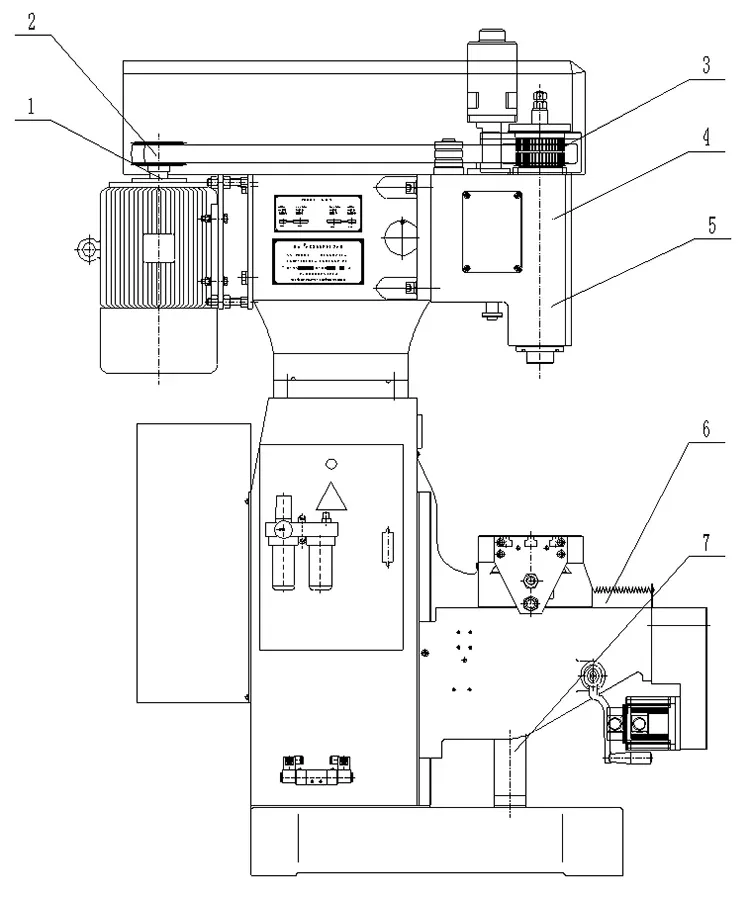

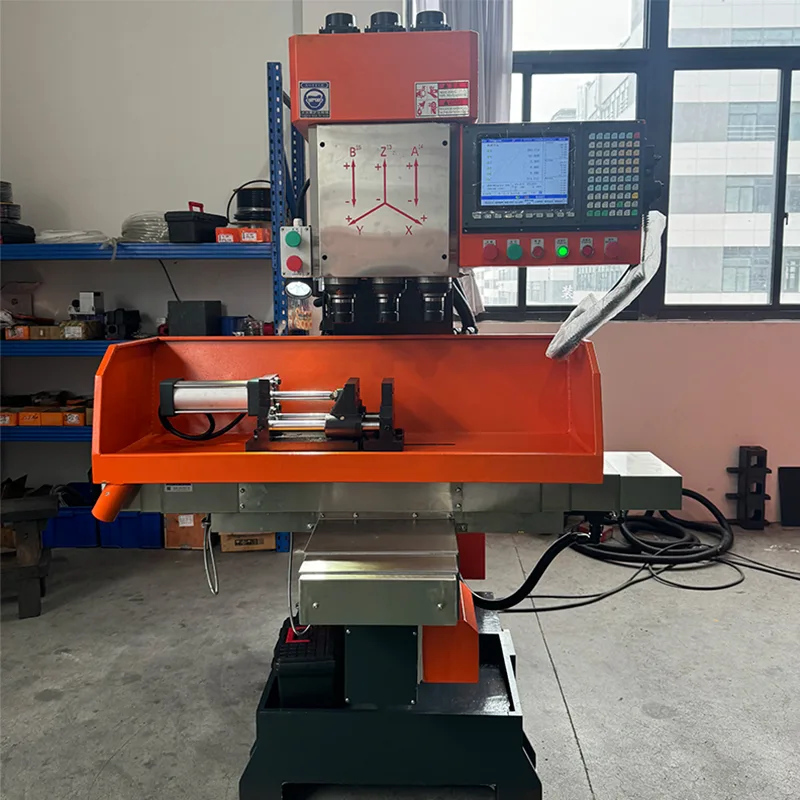

Übertragungssystem

Der vertikale CNC-Dreiachser ZSK-4150X4 verwendet die folgenden Getriebekomponenten.

Schmiersystem

Die Spindelhülse und die Führungsschienenoberfläche werden durch eine manuelle Schmierpumpe geschmiert, was die Bedienung einfacher und umfassender macht und die Lebensdauer der Schmieroberfläche gewährleistet.

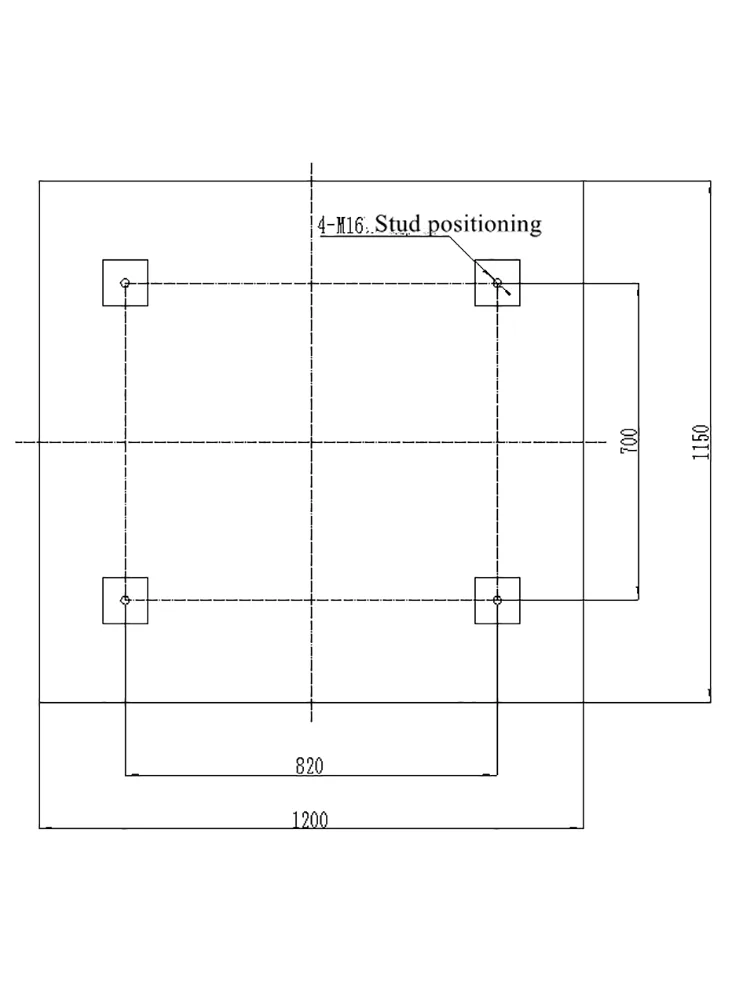

Vorsichtsmaßnahmen für Betrieb und Verarbeitung

Die folgenden Vorsichtsmaßnahmen stammen aus der Bedienungsanleitung des vertikalen CNC-Dreiachsers ZSK-4150X4.

· Lesen Sie vor dem Betrieb die Bedienungsanleitung und die Begleitdokumente.

· Stromversorgung: dreiphasig, vieradrig, 7 kW Leistung, isolierter Drahtquerschnitt nicht weniger als 4 mm² (Kupfer).

· Nicht in der Nähe von Wärmequellen, hohen Temperaturen oder staubigen Bereichen installieren.

· Füllen Sie vor dem ersten Gebrauch nach dem Auspacken Öl bis zur Ölmarkierungslinie auf.

· Kühlpumpe kann ohne Flüssigkeit nicht laufen.

· Benutzen Sie den Stromkasten nicht gemeinsam mit Elektroschweißgeräten oder Hoch-/Mittelfrequenzgeräten.

· Das Erdungskabel muss an den Standard angeschlossen werden. Querschnitt nicht weniger als 2,5 mm².

· Überprüfen Sie nach dem Einschalten vor dem Testlauf mit einem Teststift, ob die Außenseite der Maschine nicht unter Strom steht.

· Starten Sie den Ölpumpenmotor gemäß der Anleitung. Beobachten Sie, ob die Ölpumpe umgekehrt ist.

· Näherungsschalter wurden angepasst und repariert. Kleinere Anpassungen erlaubt. Bei größeren Änderungen wenden Sie sich bitte an den Kundendienst.

· Wechselrichterparameter vorab im Werk eingestellt. Der Benutzer darf keine separate Einstellung vornehmen.

· Drücken Sie die Taste „Manuell“ nicht zu schnell und häufig, um einen Wechselrichteralarm zu vermeiden.

· Schalten Sie beim Werkzeugwechsel oder beim Einstellen des Antriebsriemens die externe Stromversorgung aus.

· Die gelbgrüne Erdungsklemme muss geerdet sein. Schließen Sie die Phasenleitung nicht an den Neutralleiteranschluss (N) an.

· Wählen Sie keinen Überlastbetrieb. Verwenden Sie geeignete Werkzeuge, Schnittmenge und Vorschubgeschwindigkeit.

· Sperrschalter am Schaltkasten. Schalten Sie den Strom aus und verriegeln Sie ihn während der Wartungsinspektion.

Häufig gestellte Fragen

Welchen Spindelkegel hat diese Maschine?

Der Spindelkegel des vertikalen CNC-Dreiachsers ZSK-4150X4 beträgt MT4.

Was ist der maximale Lochdurchmesser, der bearbeitet werden kann?

Der maximale Lochdurchmesser beträgt Ф50 mm bei der Bearbeitung von Kupferteilen mit 4 Schneiden und einem Vorschub pro Umdrehung 0,16 mm/U.

Was ist der maximale Gewindebohrdurchmesser?

Der maximale Gewindebohrdurchmesser beträgt 50 mm für die Bearbeitung von Kupferteilen. Wie groß sind die Verfahrwege der X-, Y- und Z-Achse? Der Verfahrweg der X-Achse beträgt 400 mm, der Verfahrweg der Y-Achse beträgt 250 mm und der Verfahrweg der Z-Achse beträgt 320 mm.

Was ist der Spindeldrehzahlbereich?

Der Spindelgeschwindigkeitsbereich der Z1- und Z2-Achsen beträgt 619 bis 1420 U/min mit Servosteuerung.

Wie hoch ist die Leistung des Spindelmotors und das Gesamtgewicht der Maschine?

Die Leistung des Spindelservomotors beträgt 5,5 kW bei 380 V und das Nettogewicht der Maschine beträgt 2500 kg.

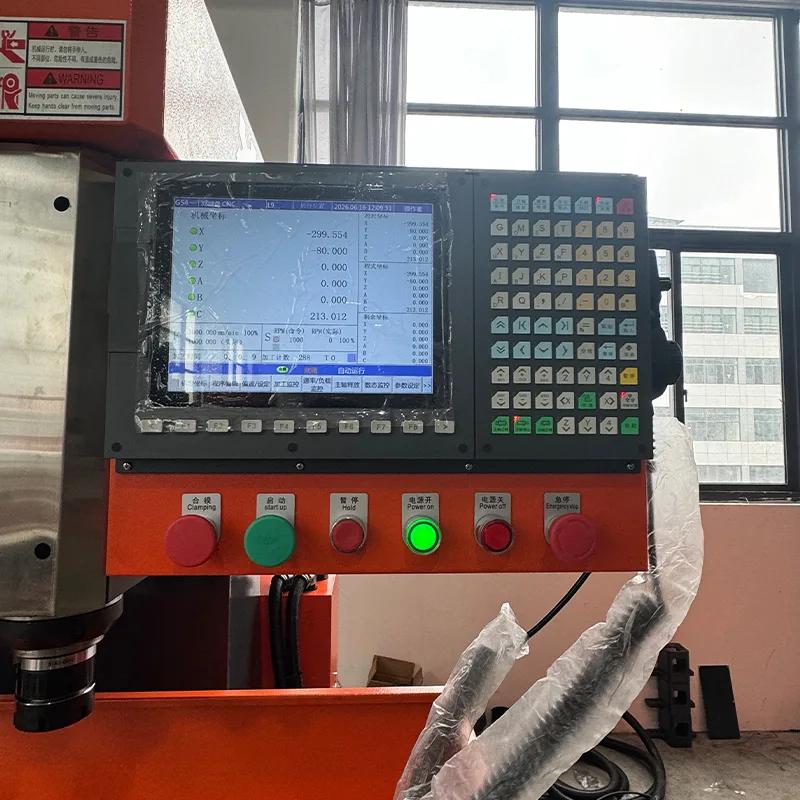

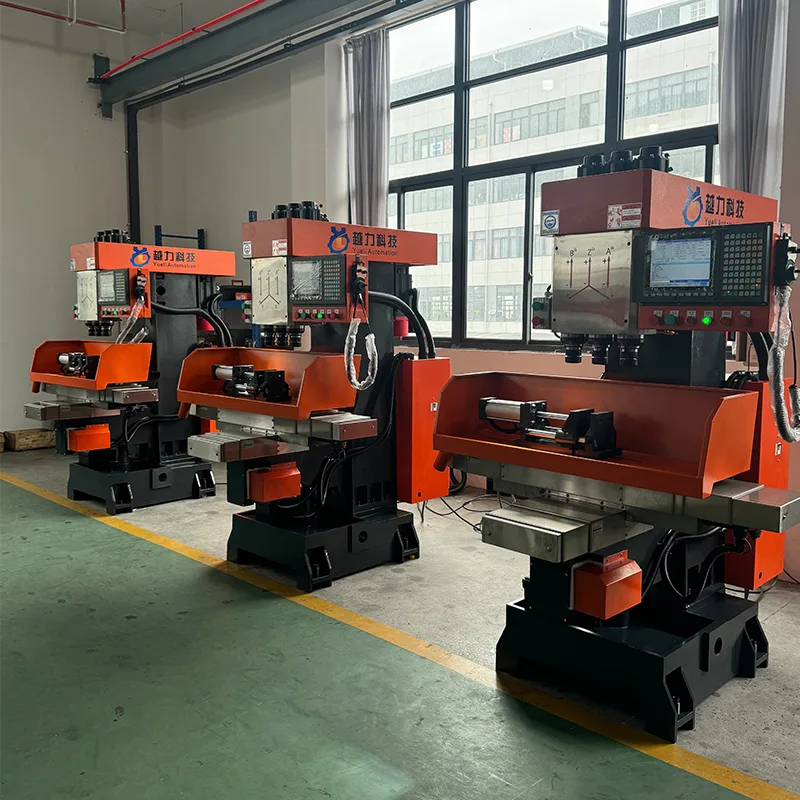

Welches Steuerungssystem verwendet diese Maschine?

Die Maschine nutzt das Taiwan Yitu-Steuerungssystem mit Mensch-Maschine-freundlichem Dialog für eine einfache Bedienung.
