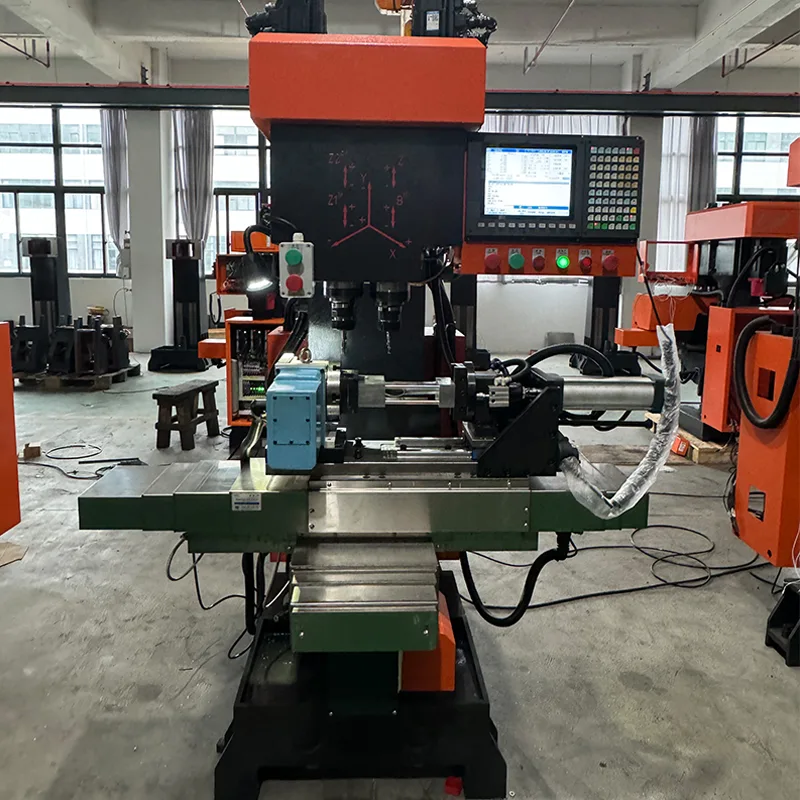

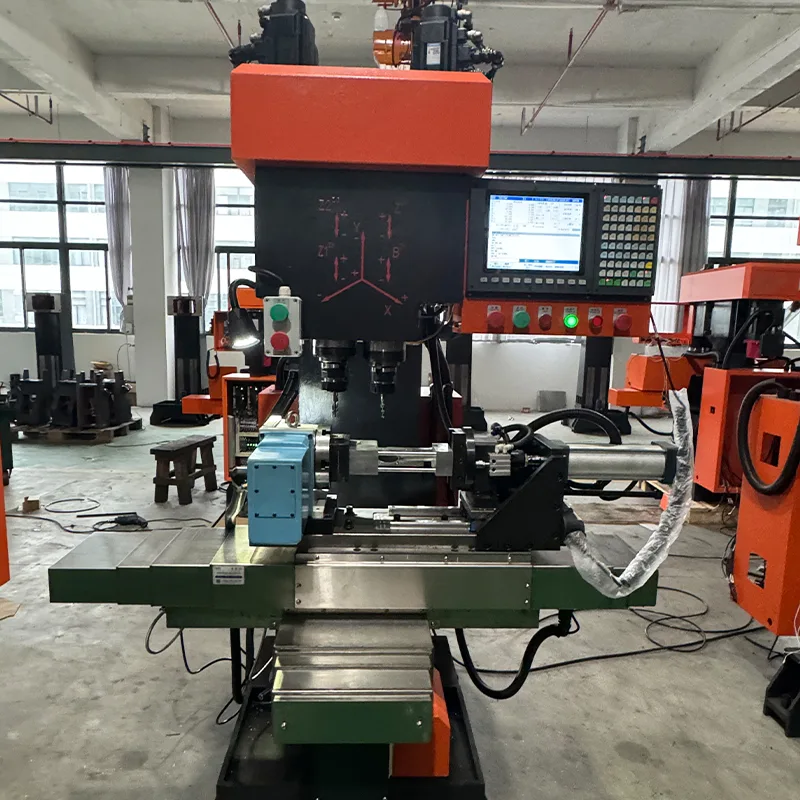

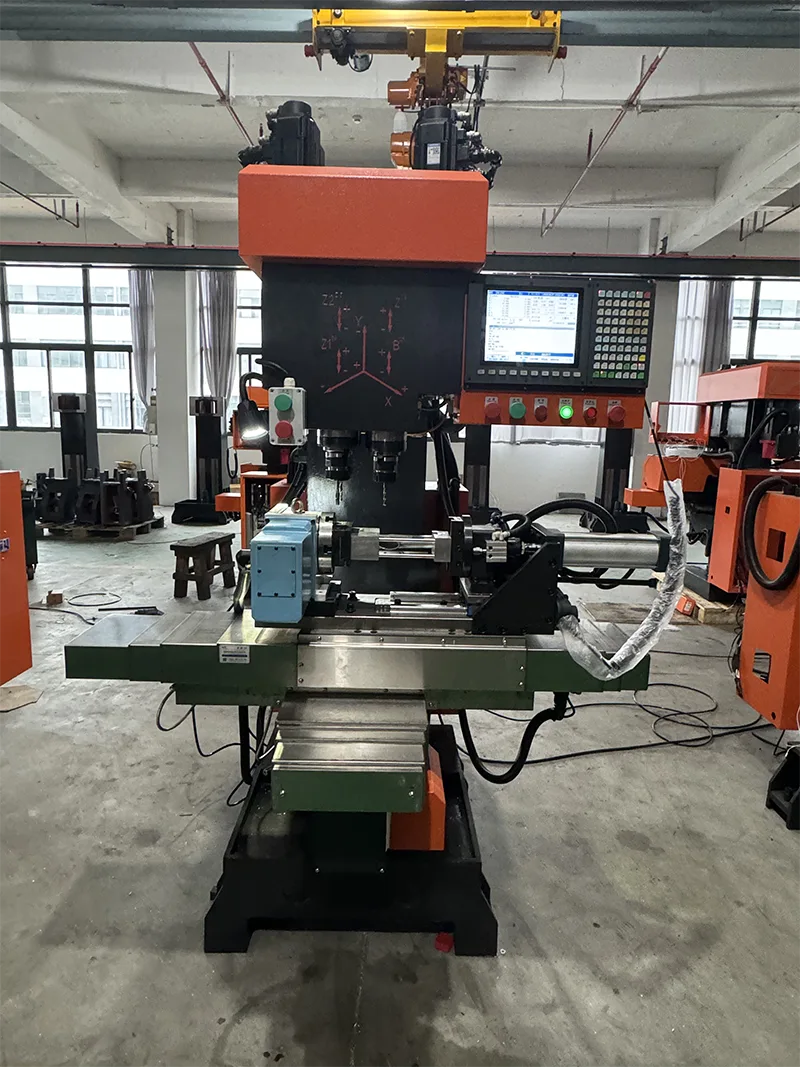

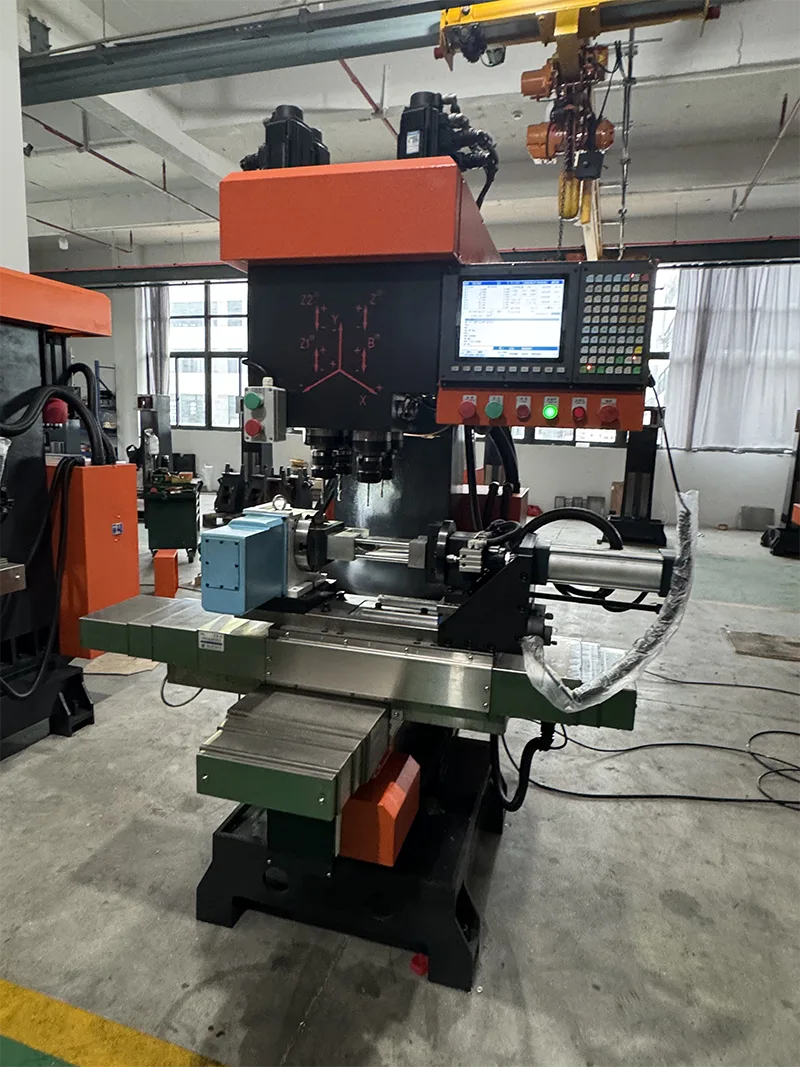

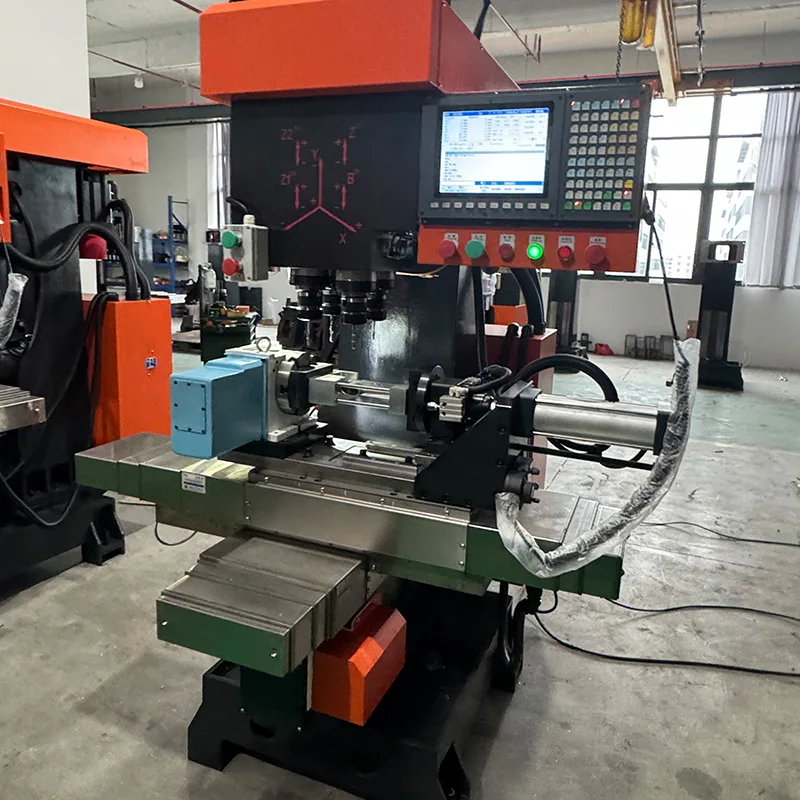

Linearführung, Bohr- und Gewindeschneidzentrum, offener Typ

Das ZSK540 Linearführungs-Bohr-Gewindeschneidzentrum, offener Typ, ist ein vertikales 4-Achsen-Linearführungs-Bohr-Gewindeschneidzentrum in offener Konfiguration. Dieses Modell wird ohne Blechgehäuse geliefert und bietet ein offenes Rahmendesign, das für Anwendungen geeignet ist, bei denen kein vollständiges Gehäuse erforderlich ist. Die Maschine ist mit einem Taiwan-Syntec-Bus-CNC-System mit Touchscreen ausgestattet, das über eine benutzerfreundliche Mensch-Maschine-Schnittstelle für intuitive Programmierung und einfache Bedienung verfügt. Mit der 4-Achsen-CNC-Funktion können alle vier Achsen Bohr-, Gewindeschneid- und Fräsvorgänge ausführen. Der 5,5-kW-Servospindelmotor mit integriertem Frequenzumrichter ermöglicht starres Gewindeschneiden und stufenlose Geschwindigkeitsregelung und gewährleistet so Bearbeitungspräzision.

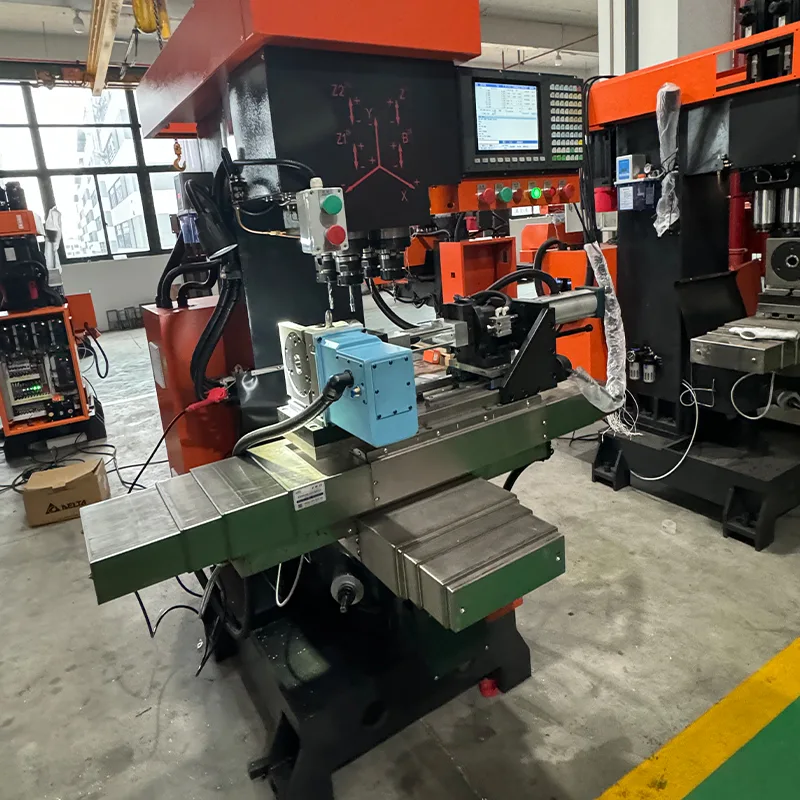

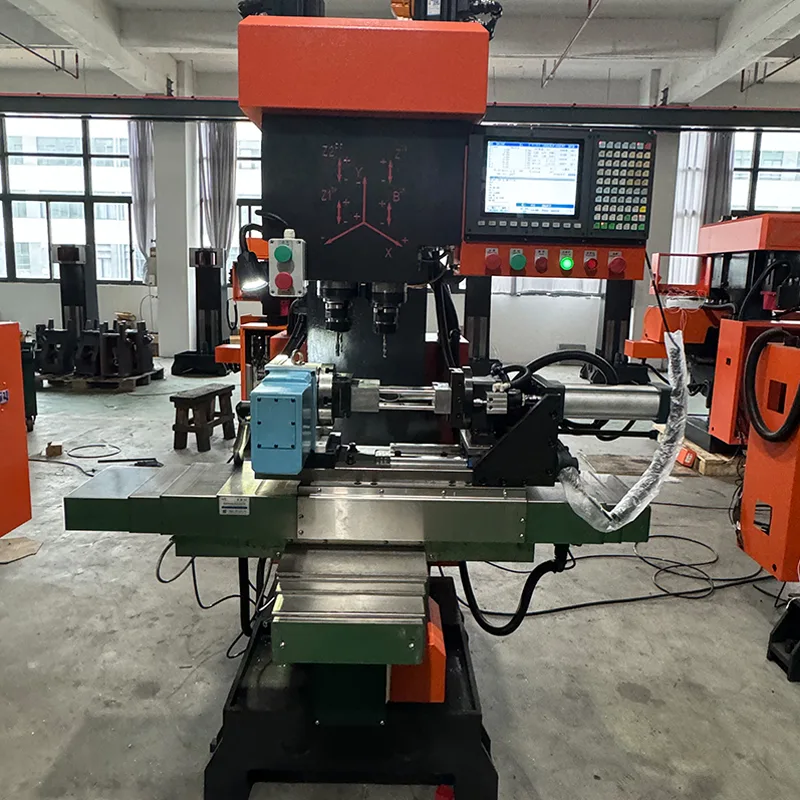

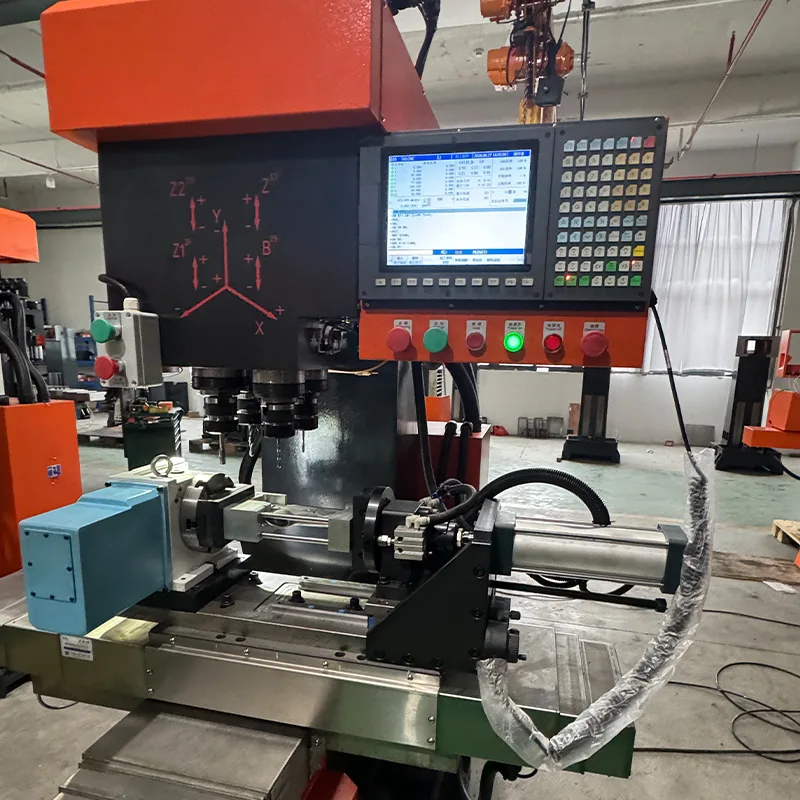

Maschinenkonfiguration und Strukturmerkmale

Der offene Typ des ZSK540 Linearführungs-Bohr-Gewindeschneidzentrums ist mit den folgenden Standardkonfigurationen und Strukturmerkmalen ausgestattet.

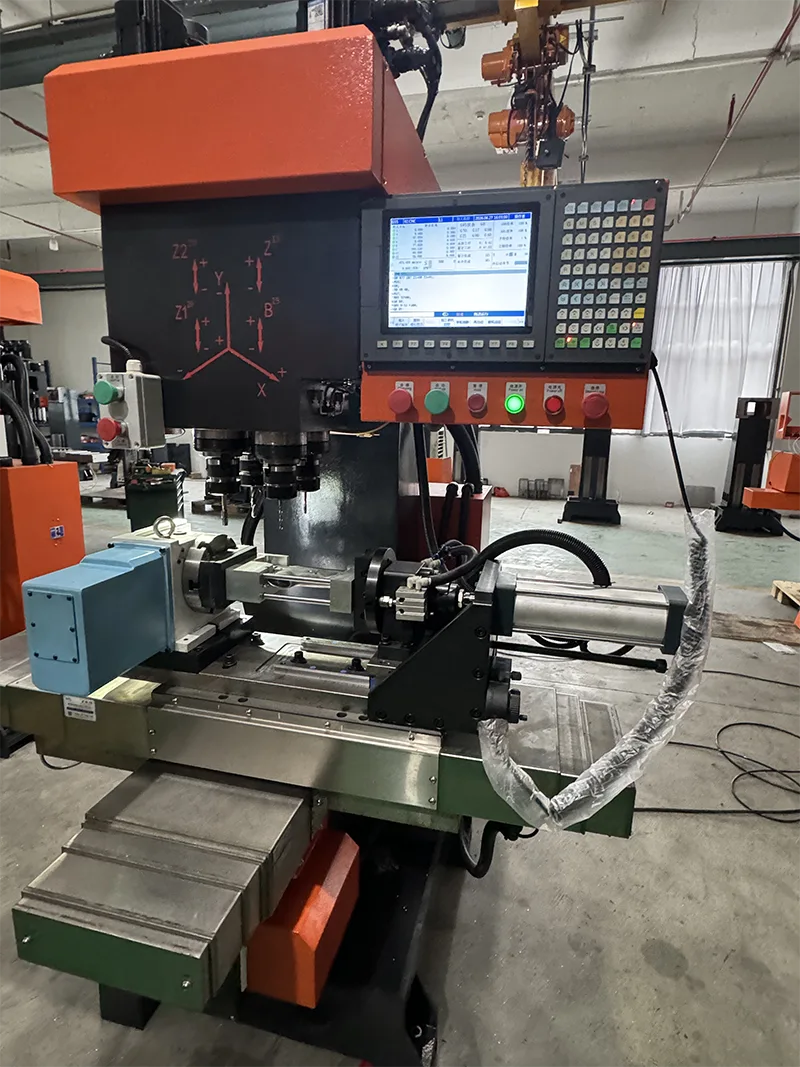

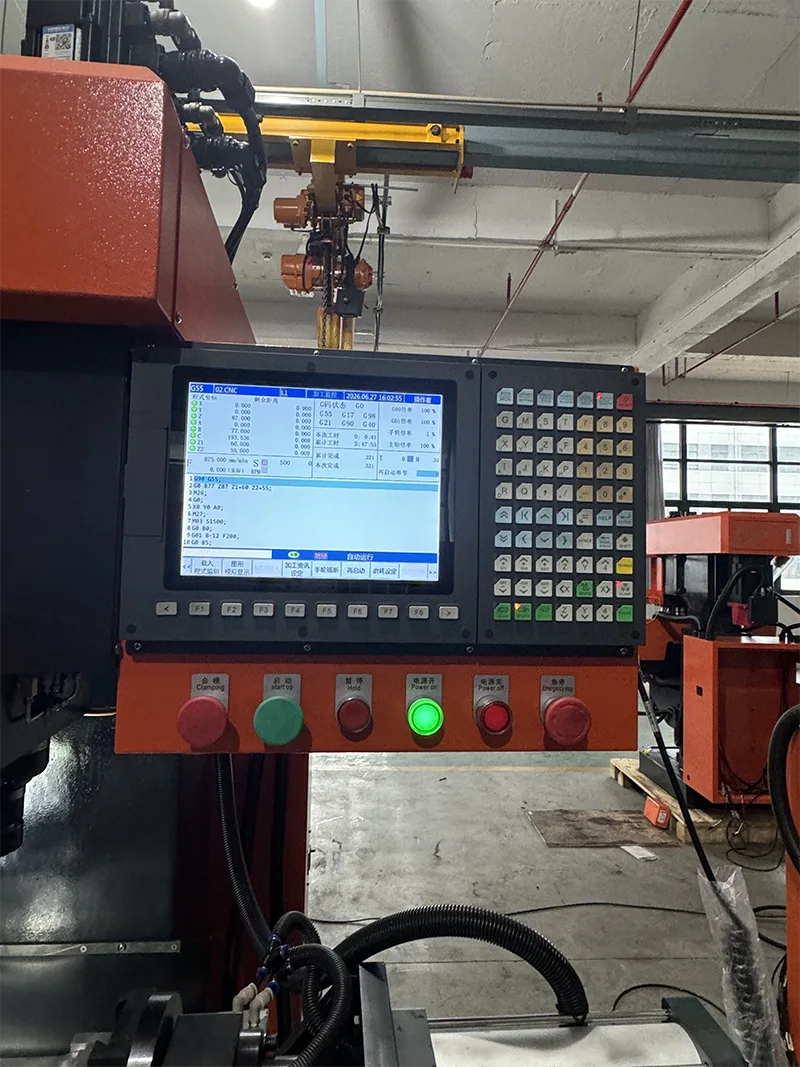

· CNC-System: Taiwan Syntec Bus-CNC-System mit Touchscreen. Benutzerfreundliche Mensch-Maschine-Schnittstelle. Intuitive Programmierung. Einfache Bedienung. Schnell zu lernen.

· Servosystem: Syntec-Servomotoren, insgesamt 5 Einheiten (4 mit Bremse). 5,5 kW Huahong-Spindelservomotor.

· Spindel: BT40 Spindelkegel. Spindelhülsendurchmesser 105 mm. Spindelgeschwindigkeit 0-3000 U/min.

· Führungen und Kugelumlaufspindeln: Hiwin-Linearführungen (6 Einheiten) und Dinghan-Kugelumlaufspindeln (3 Einheiten). Z-Achsensteigung 10 mm, X/Y-Achsensteigung 16 mm. Unterstützt schweres Schneiden.

· Pneumatische Komponenten: Aus Korea importierte pneumatische Komponenten.

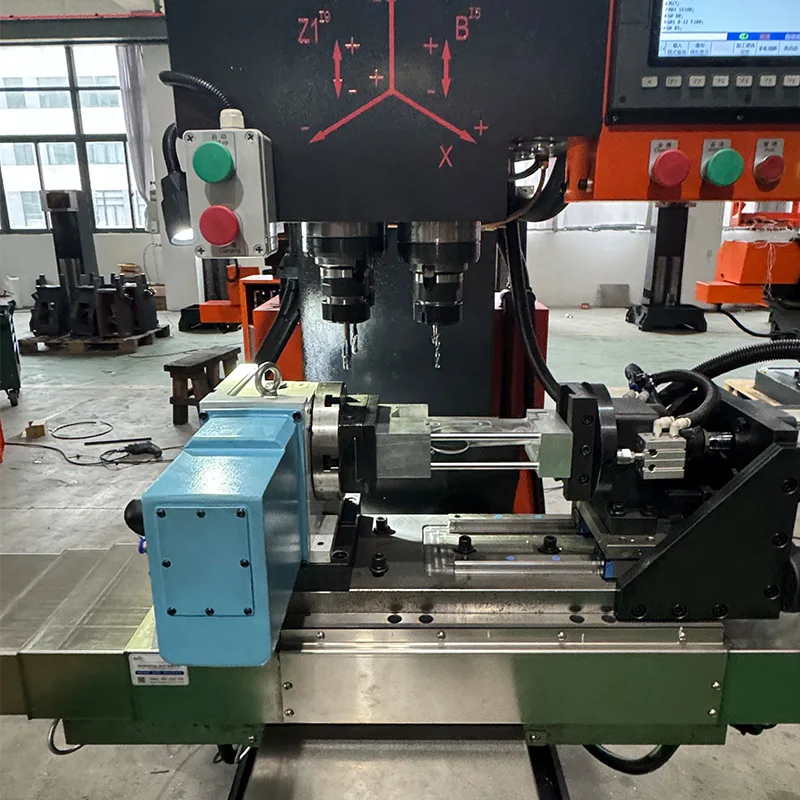

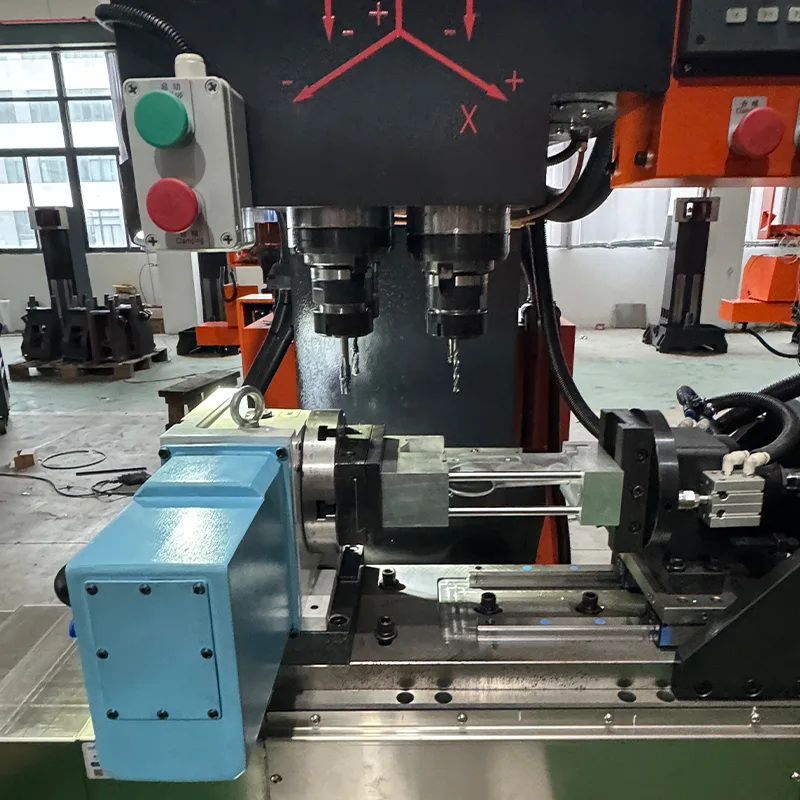

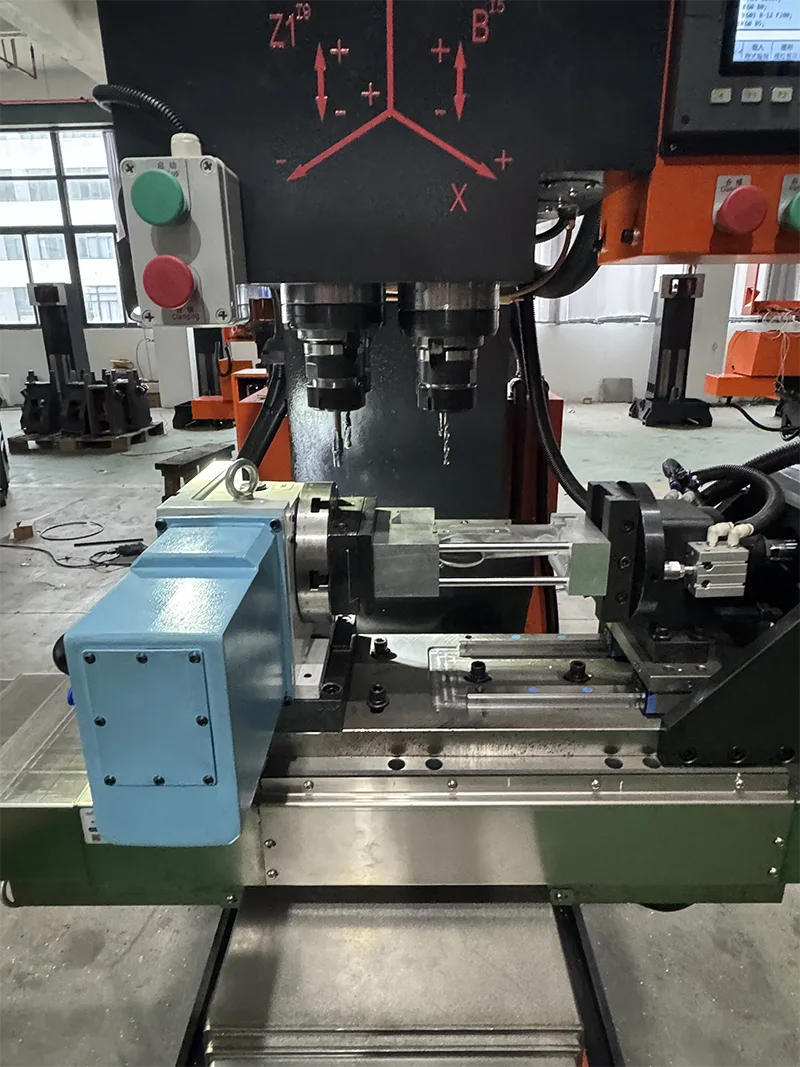

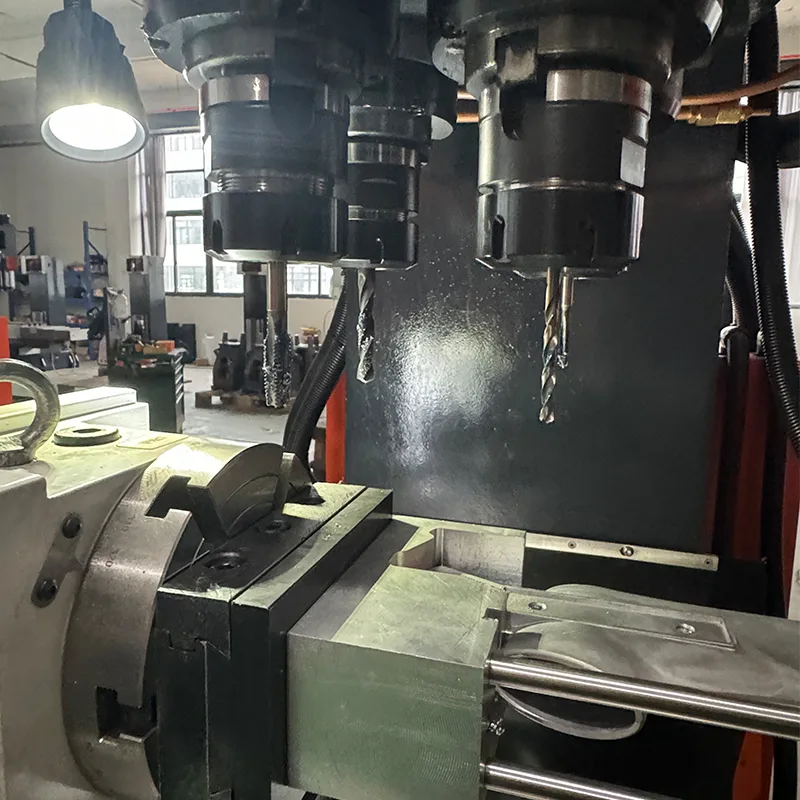

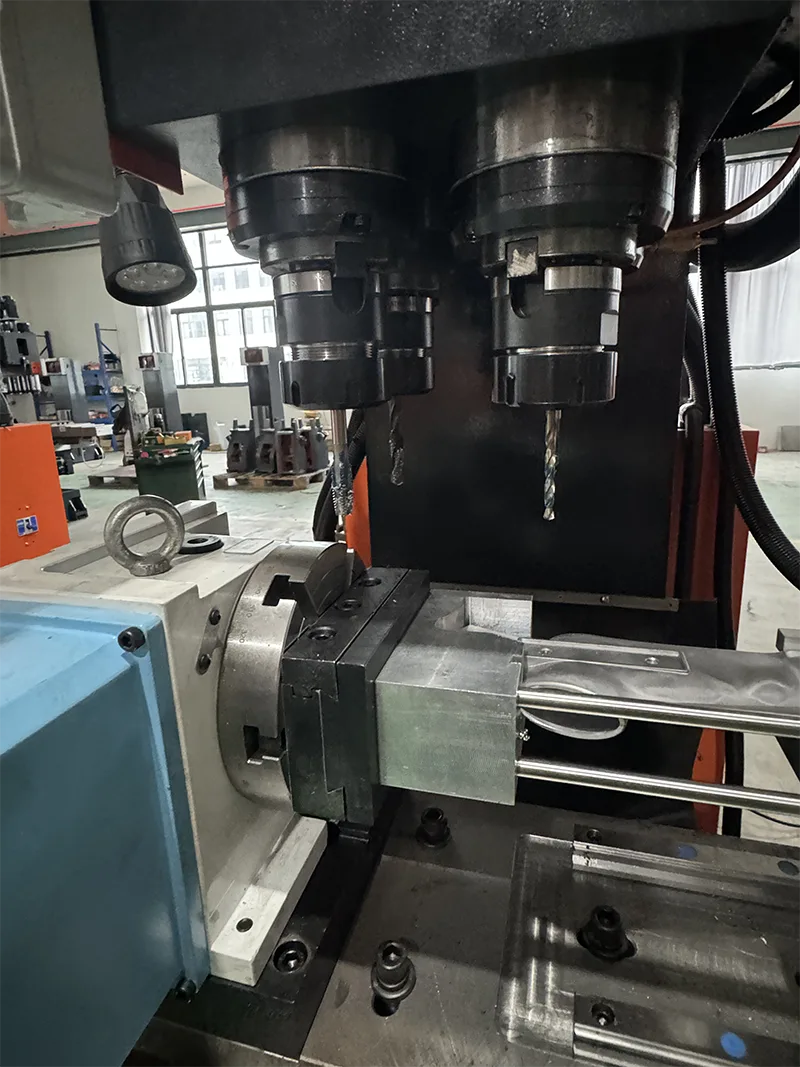

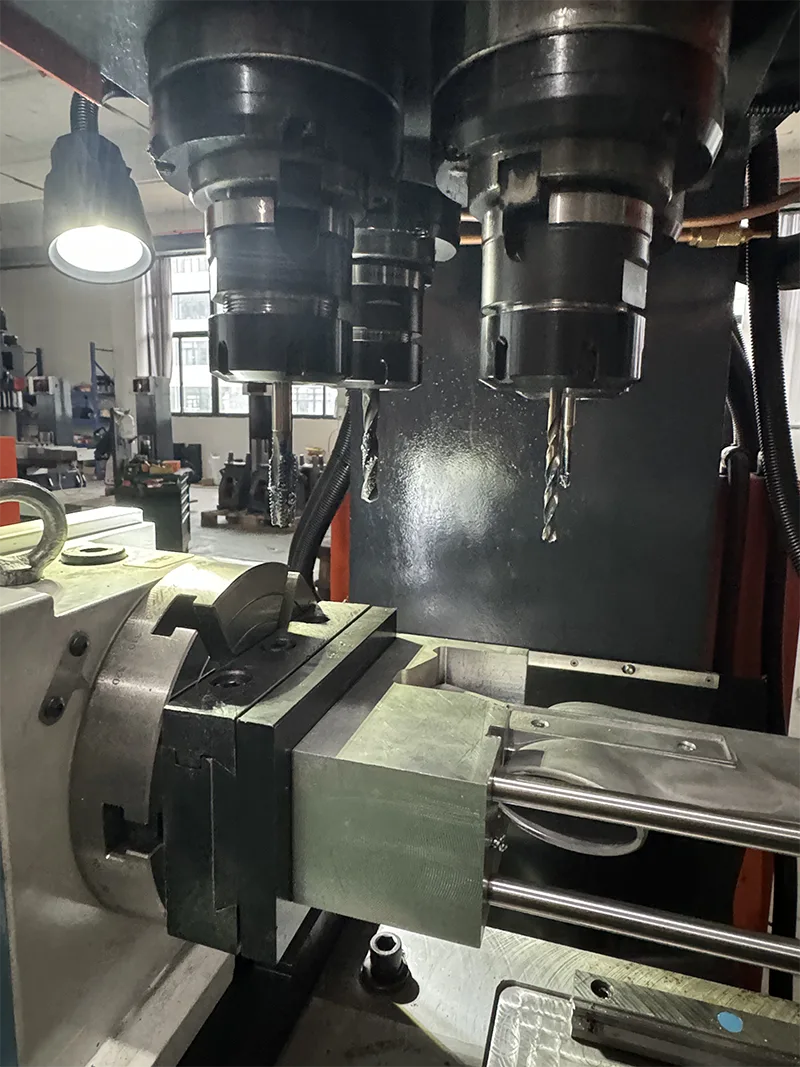

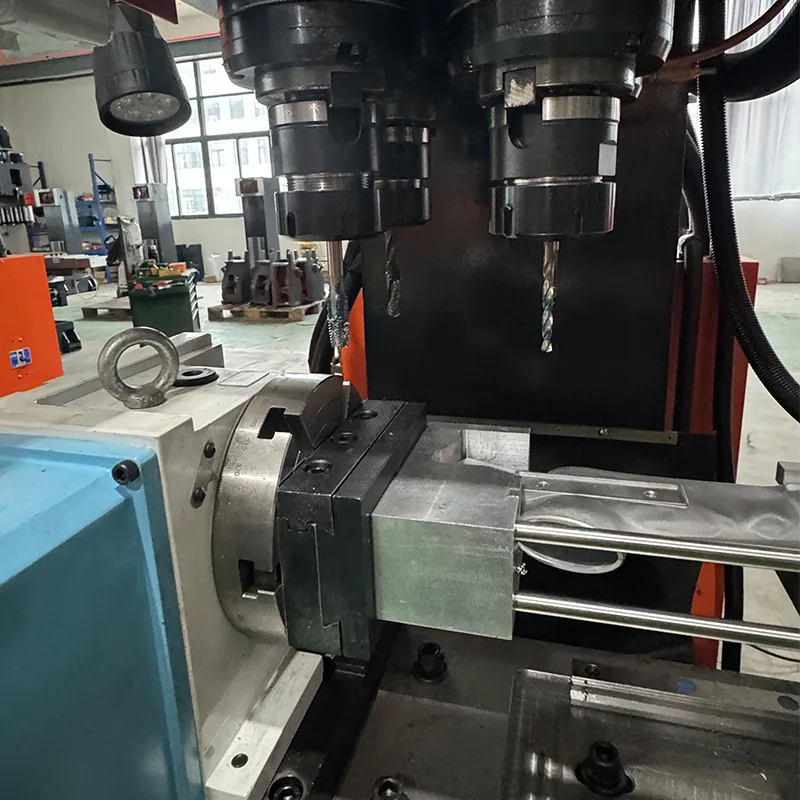

· Vierte Achse: Ausgestattet mit einer vierten Achse zum Bohren, Gewindeschneiden, Fräsen und Schlitzen auf verschiedenen Ebenen.

· Elektrische Komponenten: Elektrische Komponenten nach chinesischem Standard. Kühlmitteltank im Lieferumfang enthalten.

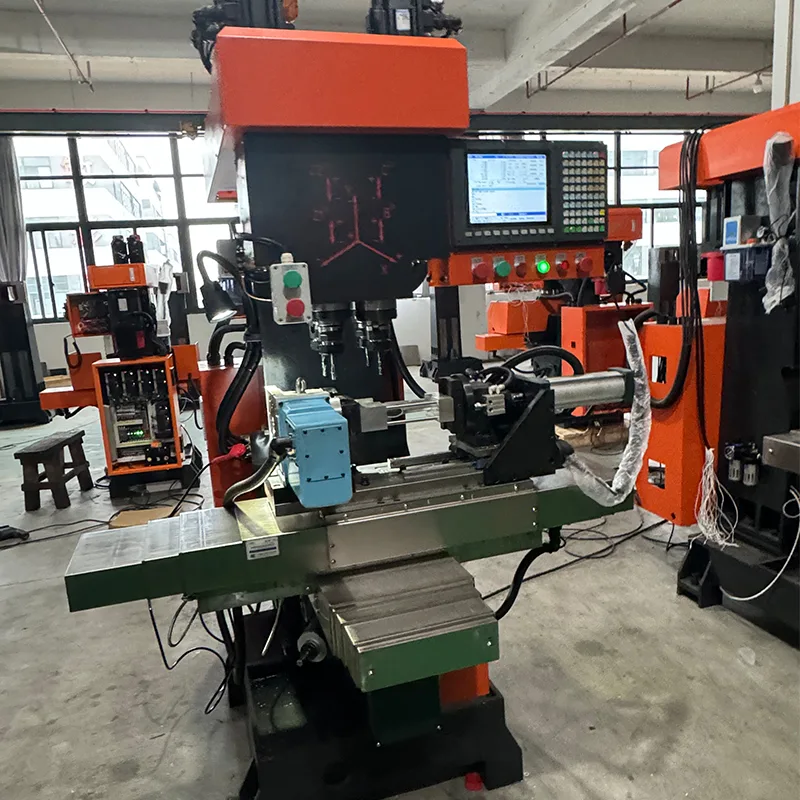

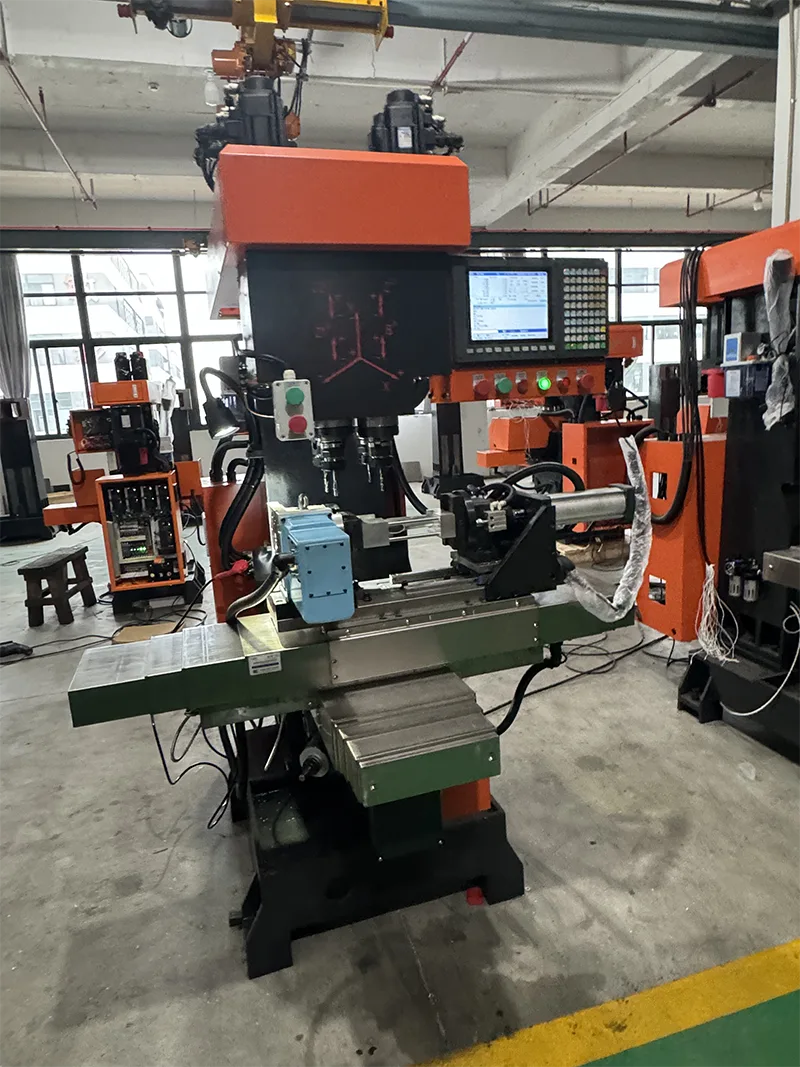

· Offenes Design: Kein Blechgehäuse. Offene Rahmenstruktur für einfachen Zugang und einfache Werkstückbeladung.

Technische Spezifikationen

Die folgenden technischen Parameter gelten für den offenen Typ ZSK540 mit linearem Bohr- und Gewindeschneidzentrum.

Spezifikationen der vierten Achse

Das ZSK540 Linearführungs-Bohr-Gewindeschneidzentrum, offener Typ, ist mit einer vierten Achseneinheit ausgestattet. Es gelten die folgenden Parameter.

Bearbeitungsmöglichkeiten und betriebliche Vorteile

Das ZSK540 Linearführungs-Bohr-Gewindeschneidzentrum, offener Typ, ist für eine effiziente Produktion mit den folgenden Funktionen und Vorteilen konzipiert.

· Mehrachsige Bearbeitung: Die 4-Achsen-CNC-Funktion ermöglicht Bohren, Gewindeschneiden, Fräsen und Schlitzen auf verschiedenen Ebenen mit der vierten Achse.

· Schwere Schneidkapazität: Arbeitstisch und Mittelhalterung mit Hiwin-Rollenlinearführungen und Rollenkugelumlaufspindeln unterstützen schwere Schneidarbeiten.

· Hohe Präzision: Digitale Positionierung mit hoher Wiederholgenauigkeit. Schnelle Werkzeugeinstellgeschwindigkeit.

· Produktivität: Dank der bequemen Bedienung kann ein Bediener mehrere Maschinen bedienen, wodurch Arbeitskosten und Arbeitsintensität gesenkt werden.

· Offenes Design: Kein Blechgehäuse bietet einfachen Zugang zum Laden und Warten von Werkstücken.

Herstellungsprozess und Qualitätssicherung

Yueli befolgt strenge Herstellungs- und Qualitätskontrollprozesse, um die Zuverlässigkeit und Präzision der Maschine sicherzustellen.

· Materialbehandlung: Gusseisen, verarbeitet durch Hochtemperatur- und Alterungsbehandlung über 6 Monate.

· Präzisionsmontage: Strenger Montageprozess für Linearführungen, Kugelumlaufspindeln und Lager.

· Professionelles Schaben: Schaben von Motorbasis, Schaben von Spindelenden und Schaben von Säulenmontageflächen.

· Qualitätsprüfung: Teilungsfehlererkennung mit gleichzeitiger Geradheitsmessung in X- und Y-Richtung. Spindelvertikalität zum Arbeitstisch innerhalb von 0,01 mm. Z-Achsen-Führung zur Tisch-Rechtwinkligkeit innerhalb von 0,01 mm. Rechtwinkligkeit der X-Y-Achsenführung innerhalb von 0,005 mm.

· Rückverfolgbarkeit: Wissenschaftliche Produktion mit vollständig rückverfolgbarem Qualitätskontrollsystem.

Anwendungsfelder

Das ZSK540 Linearführungs-Bohr-Gewindeschneidzentrum, offener Typ, eignet sich für Metallschneidearbeiten in verschiedenen von Yueli bedienten Branchen.

· Materialien: Kupfer, Aluminium, Zinklegierung, Stahl.

· Sanitärartikel – Sanitärkomponenten und Armaturen.

· Brandschutzventile – Ventilgehäuse und Komponenten.

· Hardware – Türsteuerungshardware, elektrische Hardware.

· Automobilteile – Motorkomponenten, Motorradzubehör.

· Luft- und Raumfahrt – Präzisionskomponenten.

· Maschinenbau – allgemeine Maschinenteile.

Häufig gestellte Fragen

Was ist der Unterschied zwischen diesem Modell und der beiliegenden Version?

Dieses Modell hat kein Blechgehäuse. Es handelt sich um eine offene Konfiguration.

Wie groß ist der Spindelkegel und die maximale Bohrleistung?

BT40 Spindelkegel. Der maximale Bohrdurchmesser beträgt 50 mm. Der maximale Gewindebohrdurchmesser beträgt 50 mm.

Was sind die Verfahrwege der X- und Y-Achse?

Der Verfahrweg der X-Achse beträgt 400 mm. Der Verfahrweg der Y-Achse beträgt 280 mm.

Von welcher Marke sind die Linearführungen und Kugelumlaufspindeln?

Hiwin-Linearführungen und Kugelumlaufspindeln. Taiwan Syntec CNC-System. Koreanische importierte pneumatische Komponenten.

Für welche Branchen ist diese Maschine geeignet?

Sanitärartikel, Brandschutzventile, Hardware, Elektrohardware, Luft- und Raumfahrt, Maschinenbau, Automobilteile.
