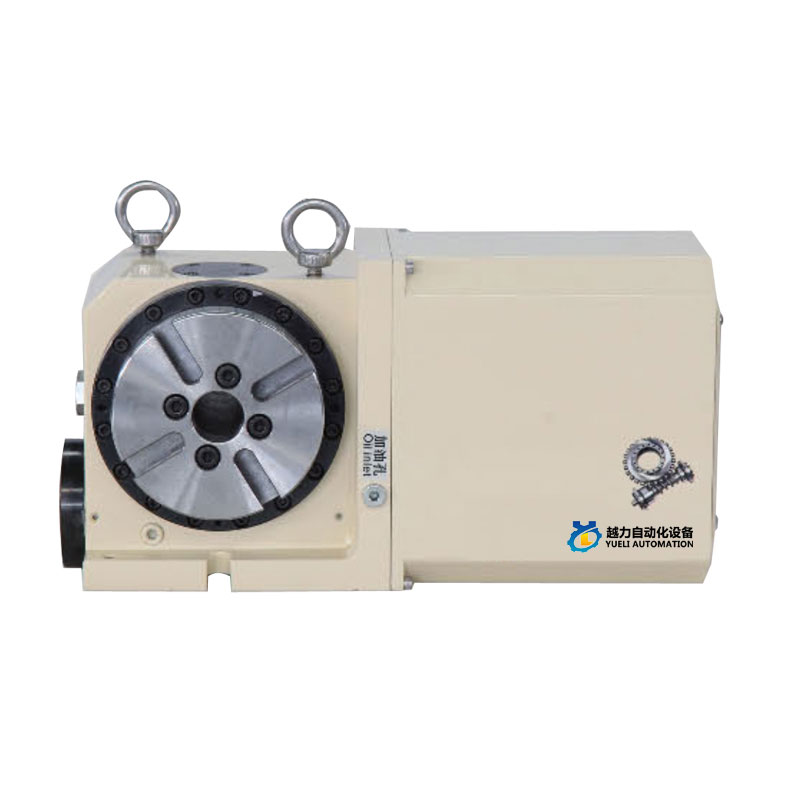

125 Vierachsiger CAM-Drehtisch
  • 125 Vierachsiger CAM-Drehtisch125 Vierachsiger CAM-Drehtisch

125 Vierachsiger CAM-Drehtisch

Willkommen beim Großhandel oder maßgeschneiderten 125 vierachsigen CAM-Drehtisch aus unserer Fabrik jederzeit. Wir bieten Ihnen Fabrikrabattpreise für unsere Produkte an. YueLi ist einer der 125 Hersteller und Zulieferer von vierachsigen CAM-Drehtischen in China.

Anfrage absenden

Produktbeschreibung

YUELI125 vierachsiger CAM-Drehtisch

CAM-Typ spielfreie CNC-Drehung

Willkommen beim Großhandel mit 125 vierachsigen CAM-Drehtischen von uns. Jede Kundenanfrage wird innerhalb von 24 Stunden beantwortet. YueLi ist der professionelle Hersteller. Wir möchten Ihnen 125 vierachsige CAM-Plattenspieler anbieten und Ihnen den besten Kundendienst und eine pünktliche Lieferung bieten.


Das Produkt verfügt über eine Nocken-Rollen-Übertragungsstruktur.

Nockenwellen-Nadellager-Vorkompression, kein Spalt-Walzantrieb.

Keine Gleitreibung, kontinuierliche Aufrechterhaltung der spaltfreien Eigenschaften.

Hohe Genauigkeit der Vorwärts- und Rückwärtsbewegungswiederholung.

Hohe Steifigkeit, hohe Effizienz.

Verursacht keine Verschlechterung der Genauigkeit aufgrund eines Temperaturanstiegs.

Eine regelmäßige Kalibrierung und Justierung ist nicht erforderlich.


Funktionsprinzip und Eigenschaften des Nocken-CNC-Drehtisches
Prinzip der Vorspannung



Im Vergleich zum herkömmlichen NC-Drehtisch mit Schneckengetriebe weist der NC-Drehtisch vom Gitter-CAM-Typ eine höhere Präzision auf

Betriebseigenschaften von Grad, hoher Geschwindigkeit, Null-Rückenspiel und schwerer Last. Eingang Axialnocken

Das Nadellager auf dem Abtriebswellenrevolver der gekrümmten Oberfläche mit konstanter Geschwindigkeit ist ein vorkomprimiertes Wälzkontaktgetriebe.

Um ein spielfreies Spiel und einen Betrieb mit höherer Geschwindigkeit zu erreichen, ist das Rollgetriebe nahezu Null

Reibungsbewegung, so dass der Mechanismus keine spielfreie Übertragung, eine hochpräzise Positionierung und keinen Bedarf aufrechterhalten kann

Regelmäßige Kalibrierungs- und Justagearbeiten sollten durchgeführt werden. Lattice CAM-Typ CNC-Drehtisch, Han-Out-the-Shaft-Einsatz

Das große Lager ist an der runden Außenwand der Welle angeordnet und die beiden Enden der CAM-Eingangswelle sind mit Doppellagern ausgestattet.

Außerdem erhöht es die Stabilität und Belastbarkeit des Plattenspielers und kann die Bearbeitung besser bewältigen

Hohe Geschwindigkeit und hohe Schnittkraft verbessern die Bearbeitungsgenauigkeit und Effizienz und senken die Kosten.


Vergleich der Mechanismuseigenschaften des spielfreien NC-Drehtisches vom Typ CAM




NEIN.

Artikel

Roller CAM Driyer 1M

Schneckengetriebetyp

1


Antriebstyp

CCW

Ausgabewinkel



- CCWa Outout The 360

2

Laufwerksstatus

Rollender Kontakt

Schiebekontakt

3

Material: Härte des Kontakts

Nockenwelle: gehärteter Stahl; HRC60

Schneckenwelle: gehärteter Stahl; HRC60

Nockenfolger;Lagerstahl; HRC60

Schneckengetriebe; Phosphorbronze; HB90

4

Vorladen

○JA

X N0

5

Übertragungseffizienz

〇Höher

△Unten

Positionierungszeit 90° (Beispiel)


Artikel Nr. 0.

Konkurrent


Spindelklemmung lösen

Beschleunigung

Lineare Drehbewegung

Linear-Rotationsbewegung

Verlangsamen

Verlangsamen

Bearbeitungsfreigabe

Bearbeitungsfreigabe

Spannspindel

Spannspindel

Zykluszeit

Zykluszeit


Geschwindigkeitskapazität
Steifigkeit



Haltbarkeit
3 Rollenlager


YUELI125  Referenzdaten



CODE-NR

EINHEIT

YUELI125

Tischdurchmesser

φmm

125

Mittelhöhe

mm

110

Spindelloch

φmm

30

T-Nutenbreite

mm

12

Führungsschlüsselweite

mm

14

Servomotor

FANUC

b4

MITSUBISH

HF105

Min. Schrittweite



0,001°

Getriebe



30

Max. Drehzahl (3000 U/min)

U/min

100

Ausgangsdrehmoment

kg/m

1

Hydraulische Ressource pneumatisch/hydraulisch

kg/m²

6

Abtriebsdrehmoment an der Bremse

kg/m

7

Indexierungsgenauigkeit

Sek

40

Wiederholbarkeit

Sek

4

Produktqualität

kg

27

Zulässig

Gewicht

Vertikale

kg

20

horizontal

kg

40

vertikaler Reitstock

kg

40

Zulässige Belastung



kgf-m

600


F*L

kgf-m

6

F

F*L

kgf-m

7


Yueli125 Abmessungen des Plattenspielers
