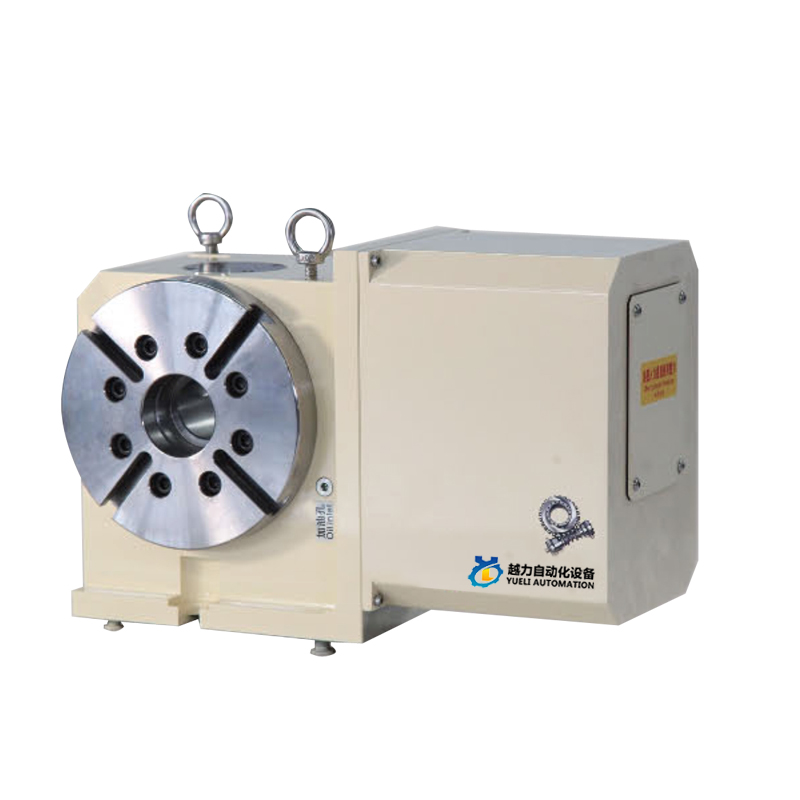

200 Vierachsiger CAM-Drehtisch
  • 200 Vierachsiger CAM-Drehtisch200 Vierachsiger CAM-Drehtisch

200 Vierachsiger CAM-Drehtisch

Sie können sicher sein, 200 vierachsige CAM-Plattenspieler im YueLi-Werk zu kaufen, und wir bieten Ihnen den besten Kundendienst und eine pünktliche Lieferung.

Anfrage absenden

Produktbeschreibung

YUELI200 vierachsiger CAM-Drehtisch

CAM-Typ spielfreie CNC-Drehung

Als professioneller Hersteller von 200 vierachsigen CAM-Plattenspielern können Sie sicher sein, 200 vierachsige CAM-Plattenspieler in unserem Werk zu kaufen, und YueLi bietet Ihnen den besten Kundendienst und eine pünktliche Lieferung.


Das Produkt verfügt über eine Nocken-Rollen-Übertragungsstruktur.

Nockenwellen-Nadellager-Vorkompression, kein Spalt-Walzantrieb.

Keine Gleitreibung, kontinuierliche Aufrechterhaltung der spaltfreien Eigenschaften.

Hohe Genauigkeit der Vorwärts- und Rückwärtsbewegungswiederholung.

Hohe Steifigkeit, hohe Effizienz.

Verursacht keine Beeinträchtigung der Genauigkeit aufgrund eines Temperaturanstiegs.

Eine regelmäßige Kalibrierung und Justierung ist nicht erforderlich.



Funktionsprinzip und Eigenschaften des Nocken-CNC-Drehtisches

Prinzip der Vorspannung


Im Vergleich zum herkömmlichen NC-Drehtisch mit Schneckengetriebe weist der NC-Drehtisch vom Gitter-CAM-Typ eine höhere Präzision auf

Betriebseigenschaften von Grad, hoher Geschwindigkeit, Null-Rückenspiel und schwerer Last. Eingang Axialnocken

Das Nadellager auf dem Abtriebswellenrevolver der gekrümmten Oberfläche mit konstanter Geschwindigkeit ist ein vorkomprimiertes Wälzkontaktgetriebe.

Um ein spielfreies Spiel und einen Betrieb mit höherer Geschwindigkeit zu erreichen, ist das Rollgetriebe nahezu Null

Reibungsbewegung, so dass der Mechanismus keine spielfreie Übertragung, eine hochpräzise Positionierung und keinen Bedarf aufrechterhalten kann

Regelmäßige Kalibrierungs- und Justagearbeiten sollten durchgeführt werden. Lattice CAM-Typ CNC-Drehtisch, Han-Out-the-Shaft-Einsatz

Das große Lager ist an der runden Außenwand der Welle angeordnet und die beiden Enden der CAM-Eingangswelle sind mit Doppellagern ausgestattet.

Es erhöht auch die Stabilität und Belastbarkeit des Drehtisches und kann die Bearbeitung mit hoher Geschwindigkeit und hoher Schnittkraft besser bewältigen, die Bearbeitungsgenauigkeit und Effizienz verbessern und die Kosten senken.



Vergleich der Mechanismuseigenschaften eines spielfreien NC-Drehtisches vom CAM-Typ



NEIN.

Artikel

Roller CAM Driyer 1M

Schneckengetriebetyp

1

Antriebstyp

CCW

Ausgabewinkel



- CCWa Outout The 360

2

Laufwerksstatus

Rollender Kontakt

Schiebekontakt

3

Material: Härte des Kontakts

Nockenwelle: gehärteter Stahl; HRC60

Schneckenwelle: gehärteter Stahl; HRC60

Nockenfolger;Lagerstahl; HRC60

Schneckengetriebe; Phosphorbronze; HB90

4

Vorladen

○JA

X N0

5

Übertragungseffizienz

〇Höher

△Unten

Positionierungszeit 90° (Beispiel)


Artikel Nr. 0.

Konkurrent


Spindelklemmung lösen

Beschleunigung

Lineare Drehbewegung

Linear-Rotationsbewegung

Verlangsamen

Verlangsamen

Bearbeitungsfreigabe

Bearbeitungsfreigabe

Spannspindel

Spannspindel

Zykluszeit

Zykluszeit


Geschwindigkeitskapazität
Steifigkeit



Haltbarkeit
3 Rollenlager


Yueli200  Referenzdaten



CODE-NR

EINHEIT

Yueli200

Tischdurchmesser

φmm

200

Mittelhöhe

mm

160

Spindelloch

φmm

60

T-Nutbreite

mm

12

Führungsschlüsselweite

mm

18

Servomotor

FANUC

b8

MITSUBISH

HF104

Min. Schrittweite



0,001°

Getriebe



1:36

Max. Drehzahl (3000 U/min)

U/min

80

Ausgangsdrehmoment

kg/m

35

Hydraulische Ressource pneumatisch/hydraulisch

kg/m²

20

Abtriebsdrehmoment an der Bremse

kg/m

35

Indexierungsgenauigkeit

Sek

20

Wiederholbarkeit

Sek

4

Produktqualität

kg

67

Zulässig

Gewicht

Vertikale

kg

70

horizontal

kg

140

vertikaler Reitstock

kg

140

Zulässige Belastung

↓F

kgf-m

800

F*L

kgf-m

42

F*L

kgf-m

40


Yueli200 Abmessungen des Plattenspielers
