CNC-Schrägbettdrehmaschine mit Servorevolver und hydraulischem Reitstock

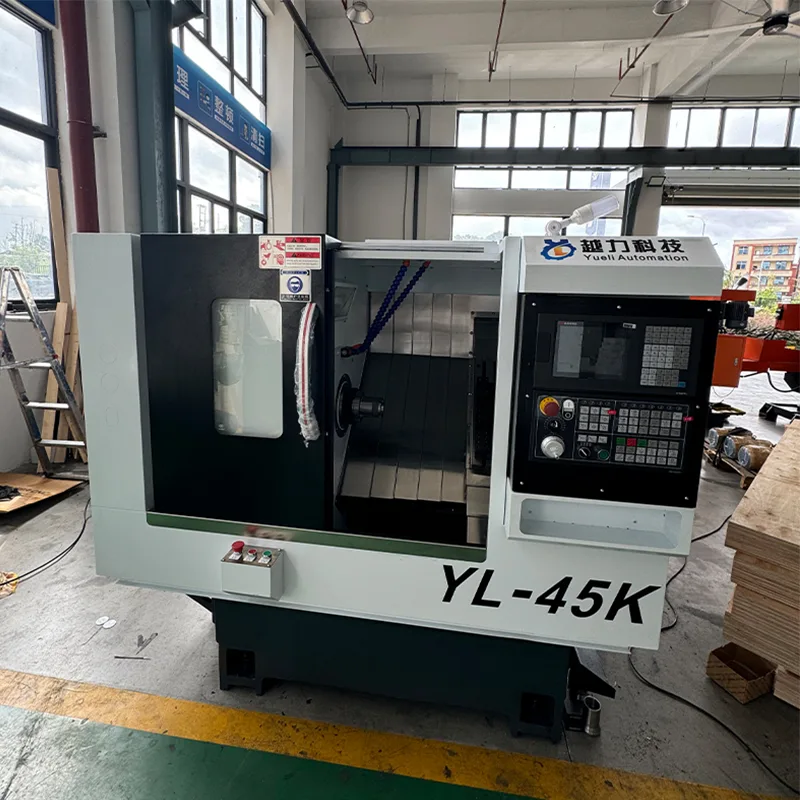

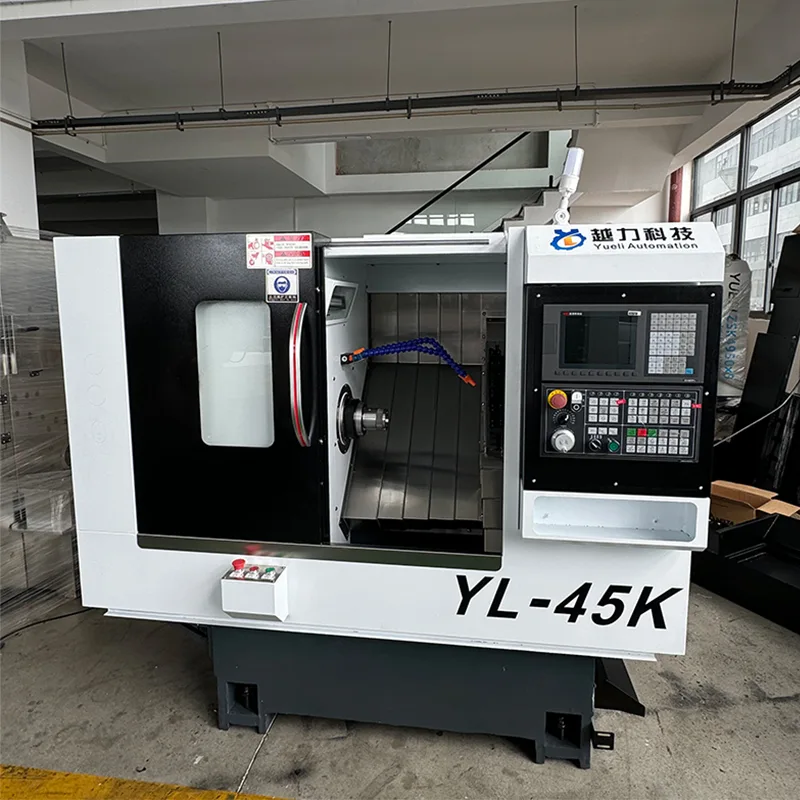

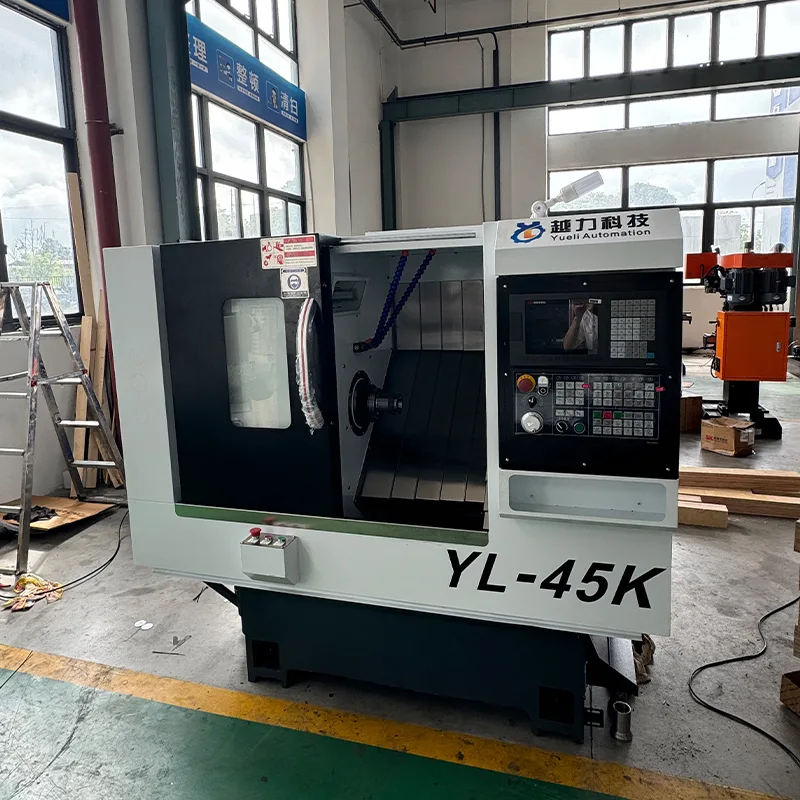

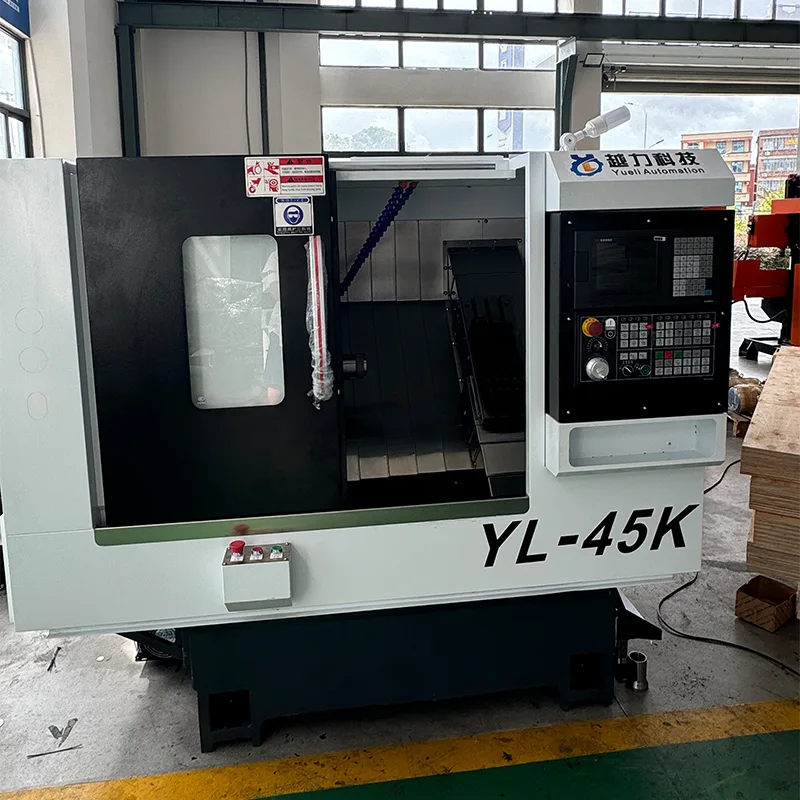

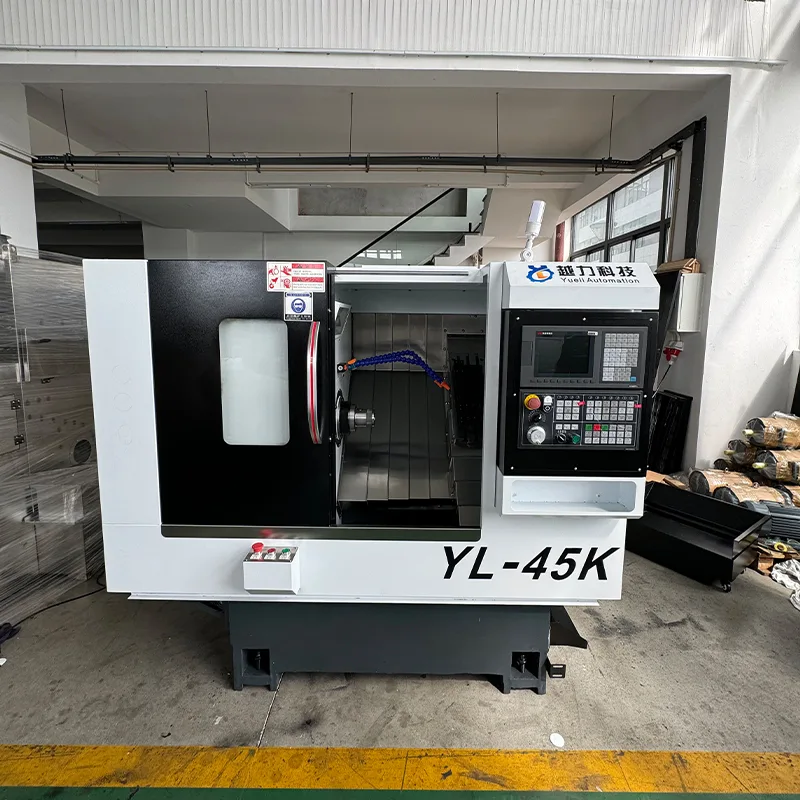

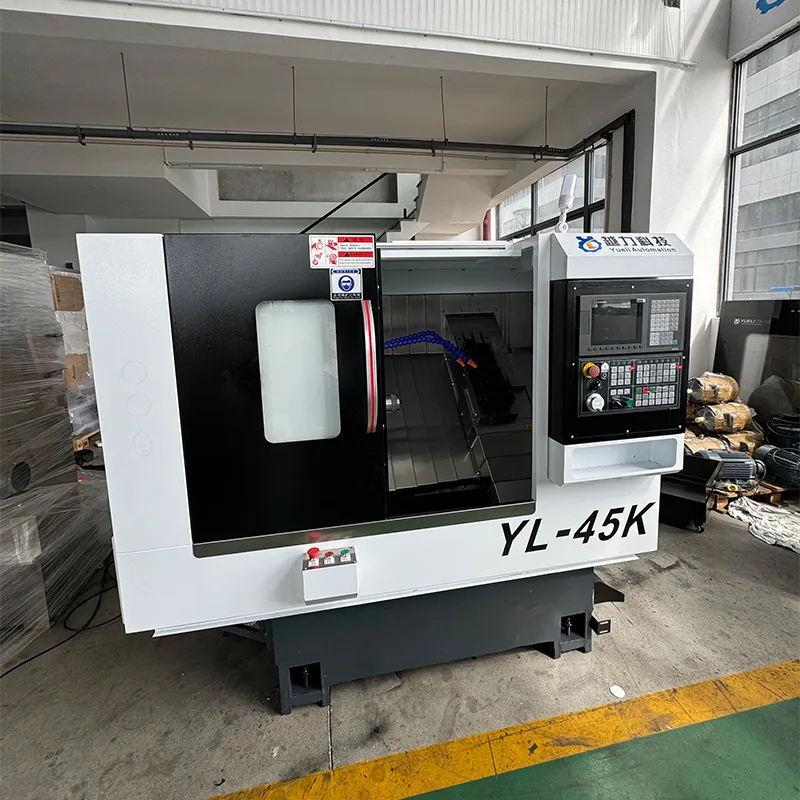

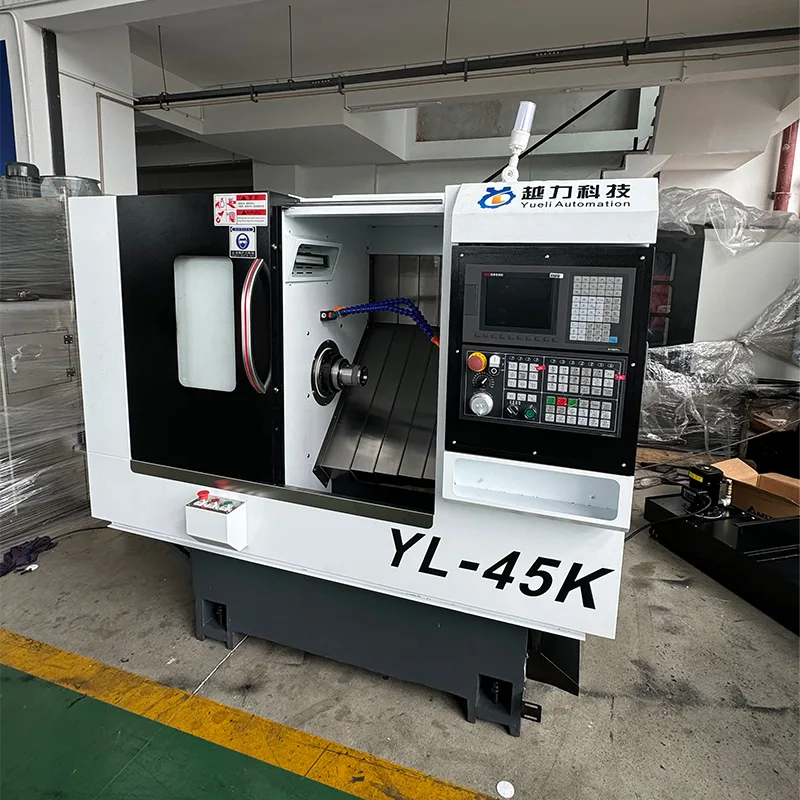

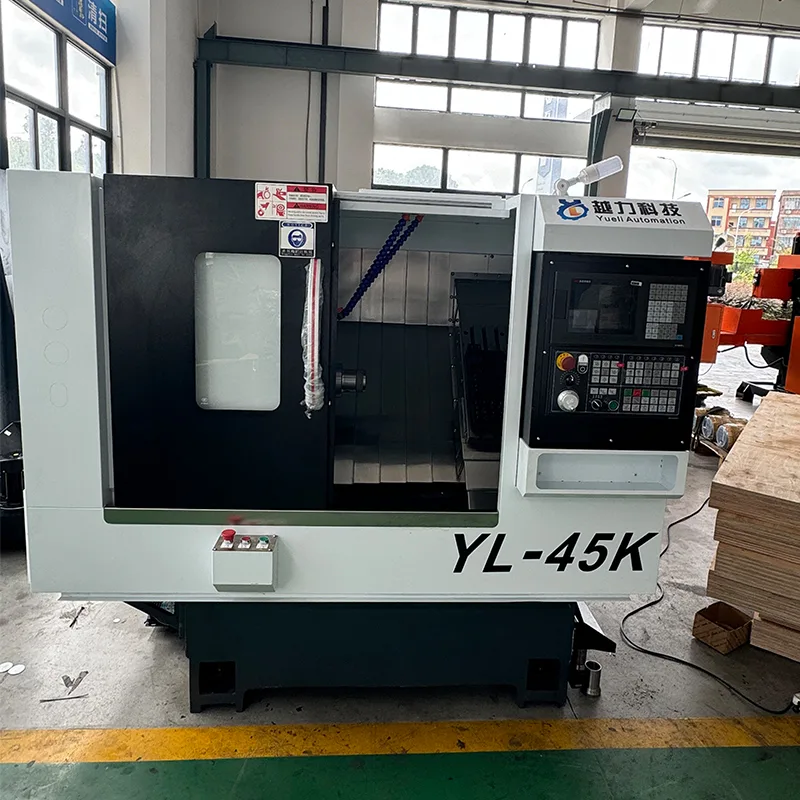

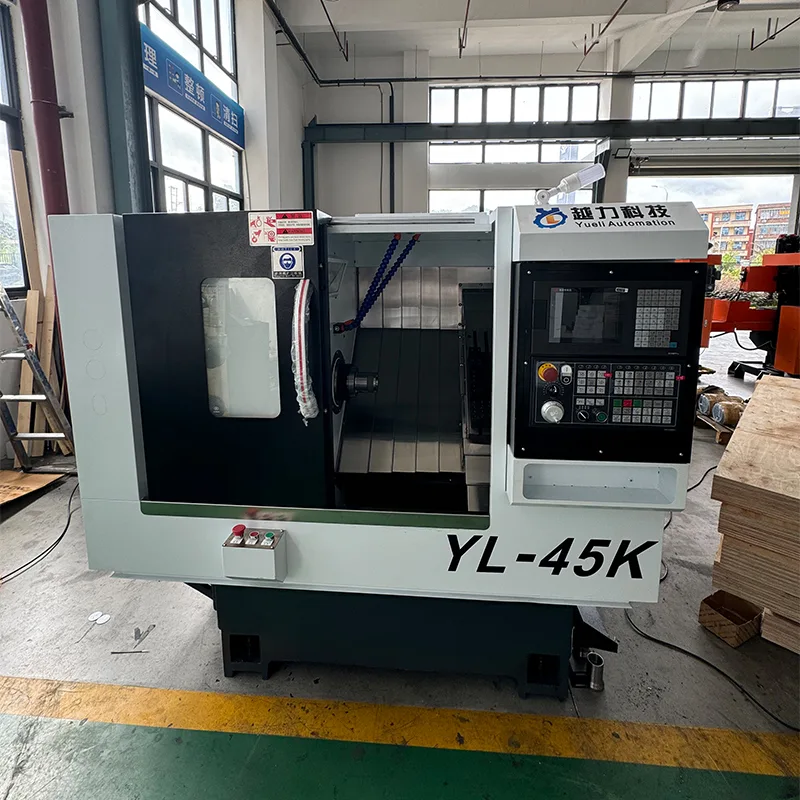

Die CNC-Schrägbettdrehmaschine mit Servorevolver und hydraulischem Reitstock (Modell YL-46K) ist eine Präzisionsdrehmaschine, hergestellt von Quanzhou Yueli Automation Equipment Co., Ltd. Das 30-Grad-Schrägbettdesign sorgt für Steifigkeit und effiziente Spanabfuhr bei schweren Zerspanungsvorgängen. Ausgestattet mit dem FANUC Oi-TF PLUS (5) CNC-System und japanischen THK 32-mm-Präzisionskugelumlaufspindeln und 30-mm-Linearrollenführungen liefert die Maschine gleichbleibende Genauigkeit und Langzeitstabilität. Der 7,5-kW-Huahong-Spindelmotor bietet einen Drehzahlbereich von 0 bis 5000 U/min. Der hydraulische Reitstock mit MT4-Konus und 500 mm Verfahrweg unterstützt eine stabile Werkstückhaltung, während der 63-Servo-Revolver automatisierte Werkzeugwechsel für eine verbesserte Produktionseffizienz ermöglicht.

Kernfunktionen

Die CNC-Schrägbettdrehmaschine mit Servorevolver und hydraulischem Reitstock bietet die folgenden Hauptmerkmale.

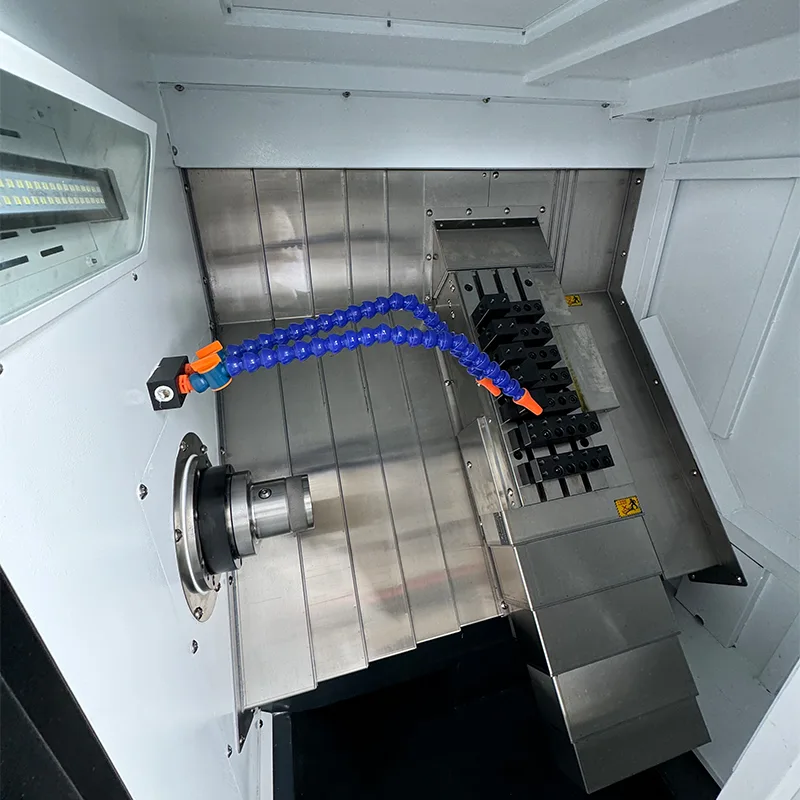

· Schrägbettdesign: 30-Grad-Schrägbett für erhöhte Steifigkeit und effektiven Spanfluss während der Bearbeitung.

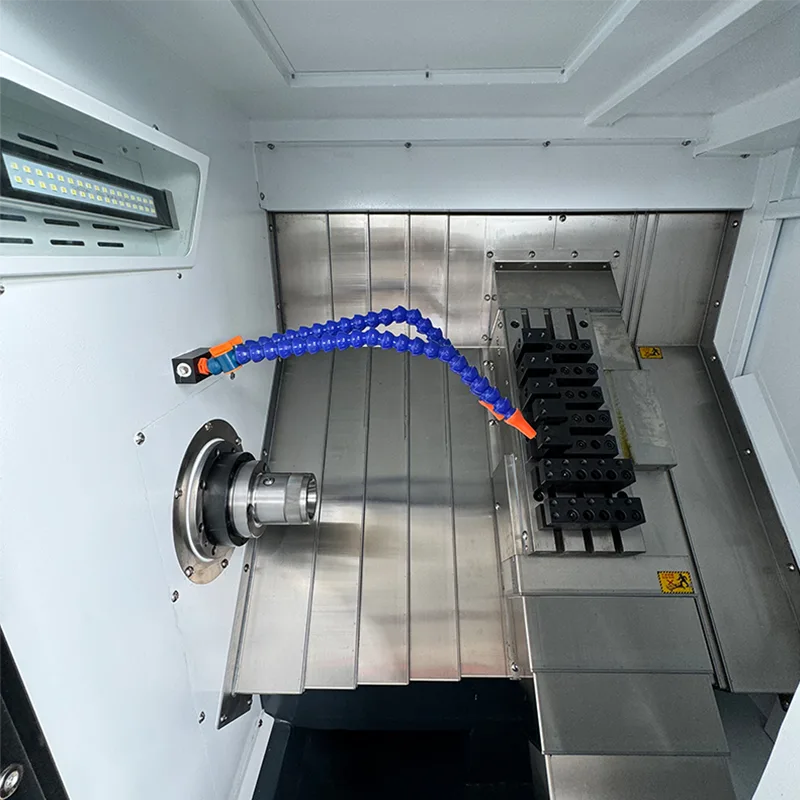

· Hochpräzise Spindel: Patronenartige Präzisionsspindelbaugruppe mit japanischen NSK-Lagern. Spindelmodell A2-5 mit 170 mm Durchmesser.

· Premium-Führungen: Japan THK 30 mm Präzisions-Linearrollenführungen. X-Achse mit 4 Standardblöcken, Z-Achse mit 4 erweiterten Blöcken.

· Präzisions-Kugelumlaufspindeln: Japanische THK 32-mm-Kugelumlaufspindeln mit 10 mm Steigung für die X- und Z-Achse.

· Servorevolver: 63-Servorevolver für schnelle und genaue Werkzeugindizierung.

· Hydraulischer Reitstock: Linearführungs-Reitstock mit hydraulischem Antrieb. Reitstockweg 500 mm mit MT4-Kegel.

· Motorantriebssystem: Hauptspindelmotor mit Riemenantrieb, X- und Z-Servomotoren mit Direktantriebsanschluss.

Technische Spezifikationen

In der folgenden Tabelle sind die vollständigen technischen Parameter der CNC-Schrägbettdrehmaschine mit Servorevolver und hydraulischem Reitstock aufgeführt.

Maschinenkonfiguration

Die CNC-Schrägbettdrehmaschine mit Servorevolver und hydraulischem Reitstock besteht aus den folgenden Hauptkomponenten und Marken.

· CNC-System: FANUC Oi-TF PLUS (5) mit FANUC X/Z-Servomotoren und -Antrieben.

· Spindelmotor: Huahong 7,5 kW.

· Kugelumlaufspindeln: Japanische THK 32-mm-Präzisionskugelumlaufspindeln.

· Lineare Rollenführungen: Japanische THK 30-mm-Präzisionsrollenführungen.

· Spindelbaugruppe: Patronen-Präzisionstyp mit japanischen NSK-Lagern.

· Hydraulischer Drehzylinder: Taiwan.

· Hydraulikstation: Taiwan.

· Antriebskopf: 3 Stationen, 11,4 N.

· Kühlmittelpumpe: 750 W.

Standardzubehör

Jede CNC-Schrägbettdrehmaschine mit Servorevolver und hydraulischem Reitstock wird mit dem folgenden Zubehör geliefert.

· Federspannzange zum Spannen von Material – 1 Stück im Lieferumfang enthalten.

· Drehwerkzeughalter – 3 Stück.

· Bohrwerkzeughalter – 2 Stück.

· Bohrwerkzeugstangen – Verlängerungsstange ER20A, 2 Stück.

· Sechskantschlüsselsatz – 1 Satz.

Anwendungen und Vorteile

Die CNC-Schrägbettdrehmaschine mit Servorevolver und hydraulischem Reitstock eignet sich für eine Vielzahl von Drehanwendungen.

· Bearbeitungsmöglichkeiten: Maximaler Drehdurchmesser 375 mm, maximale Bearbeitungslänge 380 mm mit Spannfutter. Behandelt eine Vielzahl von Materialien, darunter Stahl, Edelstahl und Nichteisenmetalle.

· Produktionseffizienz: Der 63-Servo-Revolver ermöglicht eine schnelle Werkzeugindizierung, reduziert die Rüstzeit und erhöht den Durchsatz für die Serienproduktion.

· Präzision und Stabilität: Japanische THK-Führungen und Kugelumlaufspindeln sorgen in Kombination mit der FANUC-CNC-Steuerung für gleichbleibende Genauigkeit und Wiederholbarkeit.

· Werkstückunterstützung: Der hydraulische Reitstock mit 500 mm Verfahrweg und MT4-Kegel sorgt für sicheres Spannen längerer Werkstücke.

· Starre Konstruktion: Das 30-Grad-Schrägbett mit robusten Rollenführungen unterstützt stabile, schwere Schneidarbeiten.

Fertigung und Qualitätssicherung

Die CNC-Schrägbettdrehmaschine mit Servorevolver und hydraulischem Reitstock wird unter strengen Qualitätskontrollstandards hergestellt.

· Alle Schlüsselkomponenten stammen von etablierten Marken wie FANUC, Japan THK, Japan NSK und Huahong.

· Präzisionsmontageprozesse für Kugelumlaufspindeln, Linearführungen und Spindelbaugruppen.

· Strenge Inspektionen und Tests vor der Auslieferung, um die Genauigkeit und Zuverlässigkeit der Maschine sicherzustellen.

· Unterstützt durch mehr als zehn Jahre Erfahrung in der Herstellung und professionellen technischen Support.

Häufig gestellte Fragen

Welches CNC-System wird auf dieser Schrägbettdrehmaschine verwendet?

Die Maschine nutzt das CNC-System FANUC Oi-TF PLUS (5) mit FANUC-Servomotoren und Antrieben für die X- und Z-Achse.

Welche Achswege hat diese CNC-Drehmaschine?

Der Verfahrweg der X-Achse beträgt 200 mm und der Verfahrweg der Z-Achse 460 mm.

Wie hoch ist die Spindeldrehzahl und Motorleistung?

Die Spindelgeschwindigkeit reicht von 0 bis 5000 U/min und wird von einem 7,5 kW Huahong-Spindelmotor angetrieben.

Welche Führungsschienen und Kugelumlaufspindeln werden verwendet?

Die Maschine verwendet japanische THK 32-mm-Präzisionskugelumlaufspindeln und 30-mm-Präzisions-Linearrollenführungen.

Wie hoch sind das Maschinengewicht und die Gesamtabmessungen?

Die Maschinenabmessungen betragen 1875 x 1021 x 1263 mm und das Gewicht beträgt ca. 1,8 Tonnen.
