Schrägbett-CNC-Drehmaschine mit Servorevolver und Reitstock

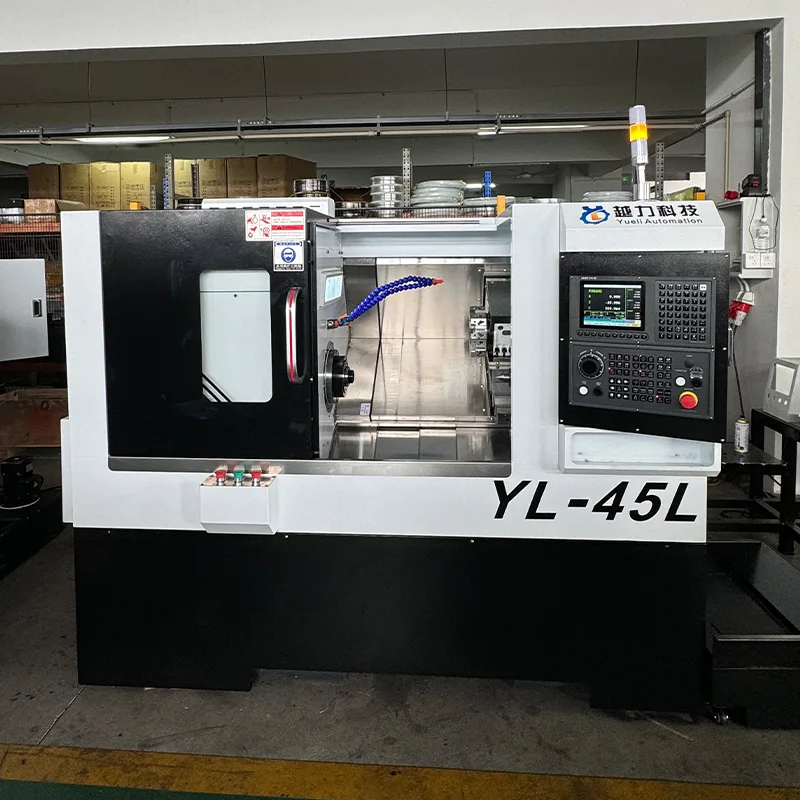

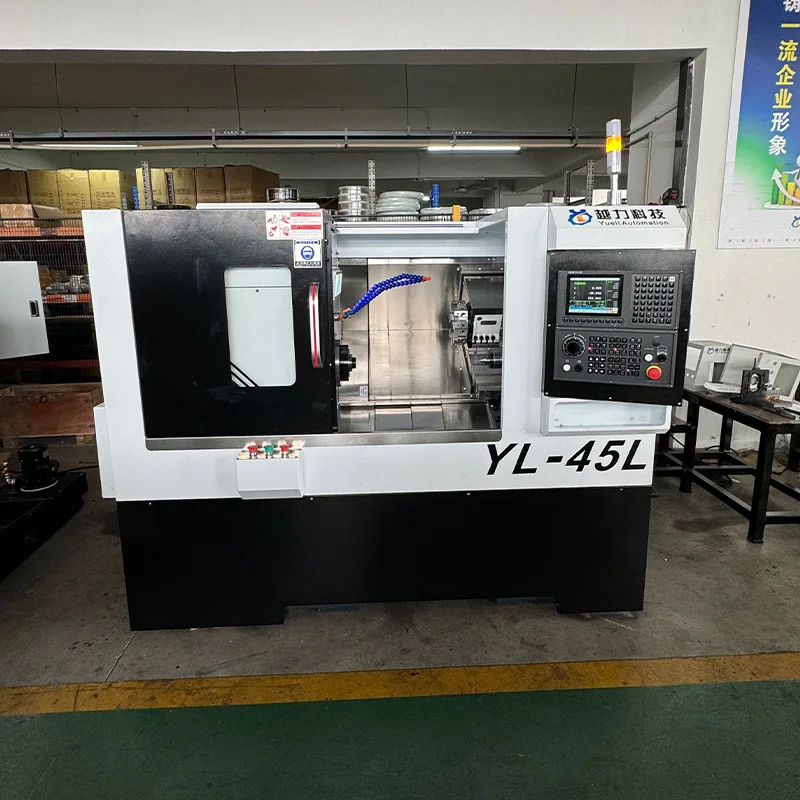

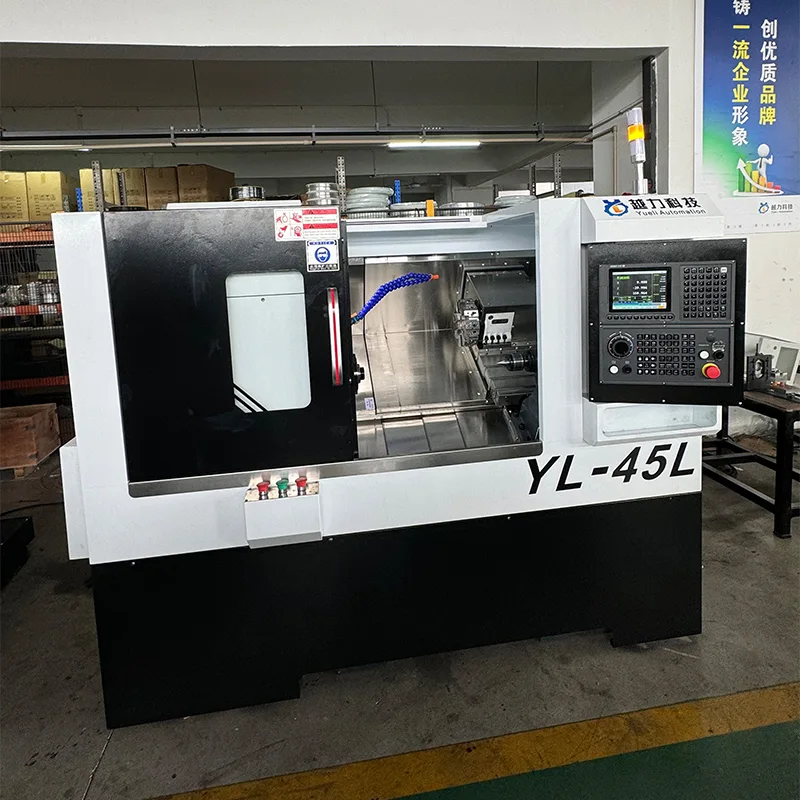

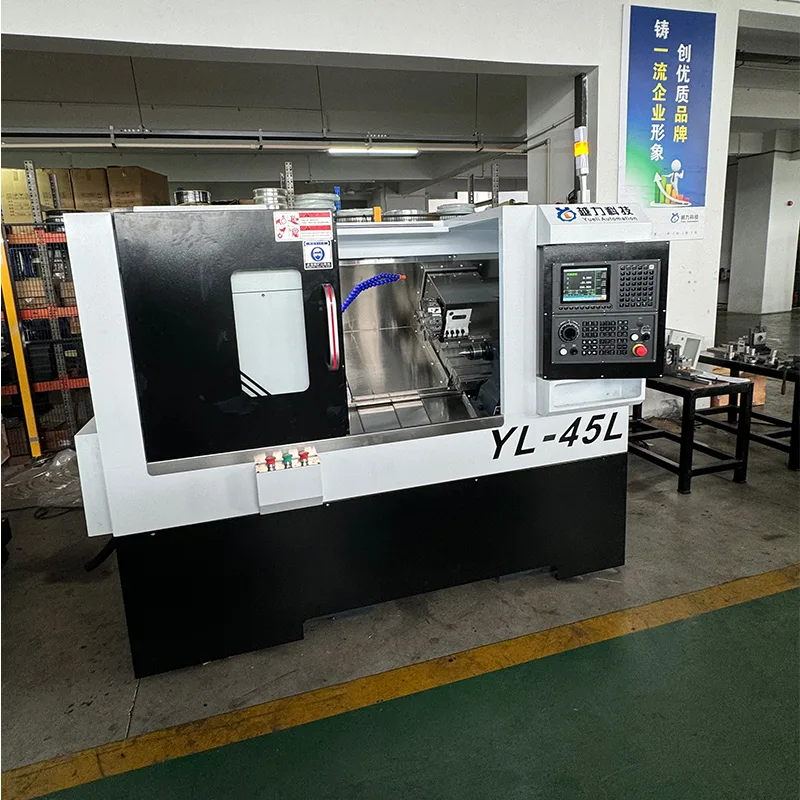

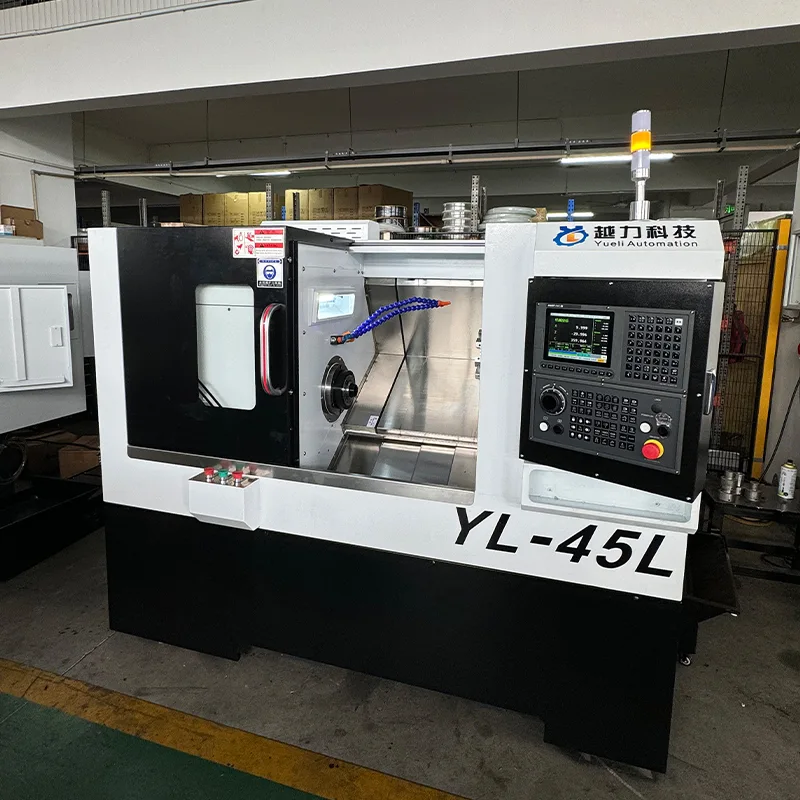

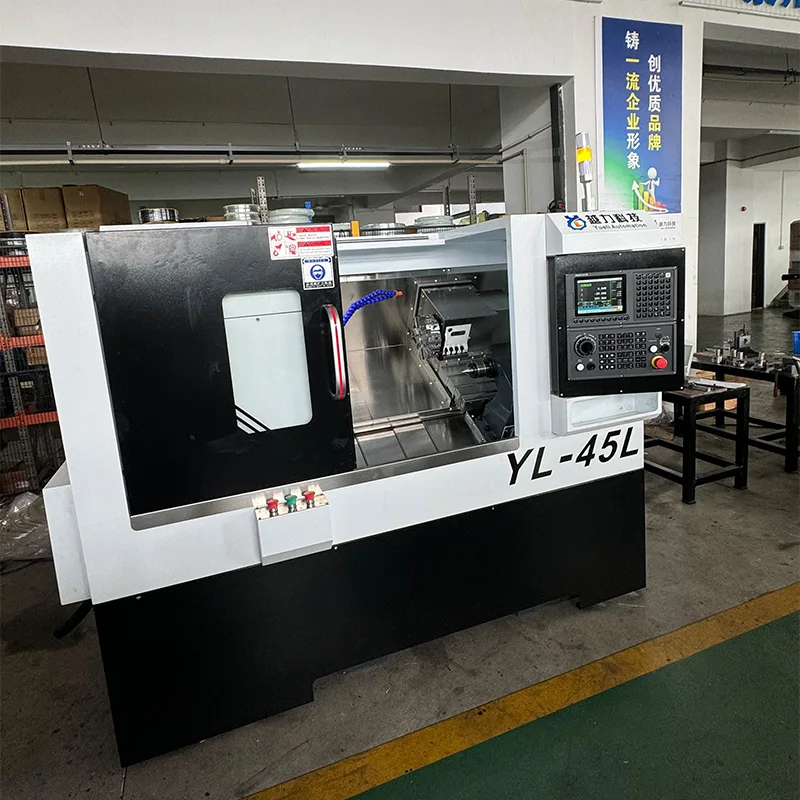

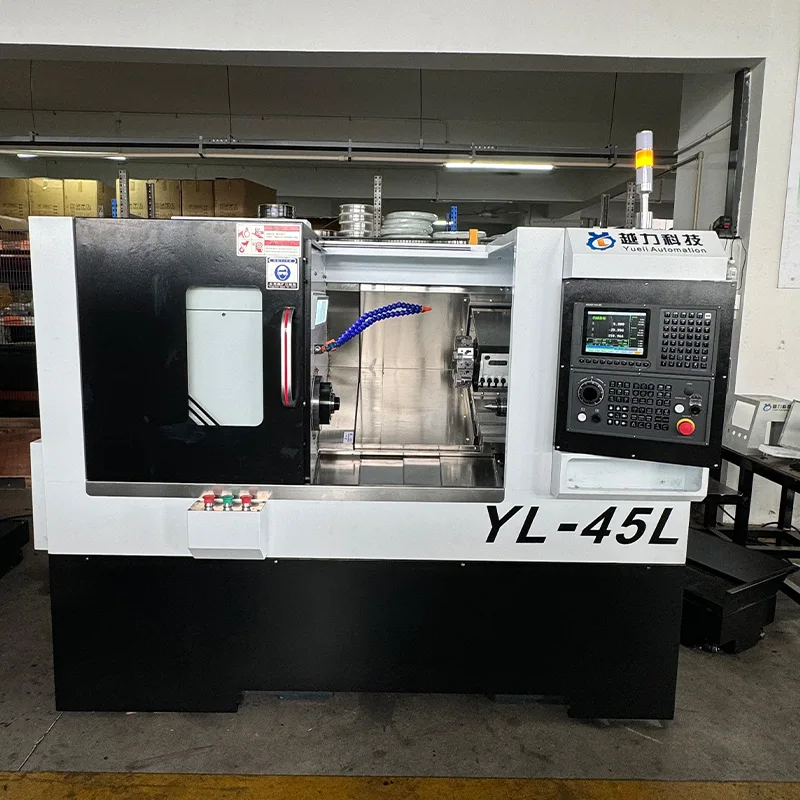

Schrägbett-CNC-Drehmaschine mit Servorevolver und Reitstock (Modell YL-45L) wird von Quanzhou Yueli Automation Equipment Co., Ltd. hergestellt. Die Maschine verfügt über ein 30-Grad-Schrägbettdesign mit einem 63-Servorevolver für die Werkzeugbestückung. Es ist mit dem FANUC Oi-TF PLUS (5) CNC-System, japanischen THK 32-mm-Präzisionskugelumlaufspindeln und 30-mm-Präzisions-Linearrollenführungen ausgestattet und sorgt für eine stabile und genaue Bearbeitungsleistung. Die Spindelgeschwindigkeit reicht von 0 bis 5000 U/min mit einem 7,5 kW Huahong-Spindelmotor. Die Maschine verfügt über einen linear geführten Reitstock mit hydraulischem Antrieb, einen Reitstockweg von 500 mm und einen Reitstockkegel von MT4. Der maximale Drehdurchmesser beträgt 375 mm und die maximale Bearbeitungslänge beträgt 380 mm mit Spannfutter.

Technische Spezifikationen

Die folgenden technischen Parameter gelten für die Schrägbett-CNC-Drehmaschine mit Servorevolver und Reitstock.

Hauptkonfiguration

Die Schrägbett-CNC-Drehmaschine mit Servorevolver und Reitstock ist mit den folgenden Schlüsselkomponenten ausgestattet.

Standardzubehör

Das folgende Zubehör ist im Lieferumfang der Schrägbett-CNC-Drehmaschine mit Servorevolver und Reitstock enthalten.

Maschinenstruktur und Hauptmerkmale

Die Schrägbett-CNC-Drehmaschine mit Servorevolver und Reitstock verfügt über die folgenden Struktur- und Leistungsmerkmale.

· Bett: 30-Grad-Schrägbettdesign für Steifigkeit und effizienten Spanfluss.

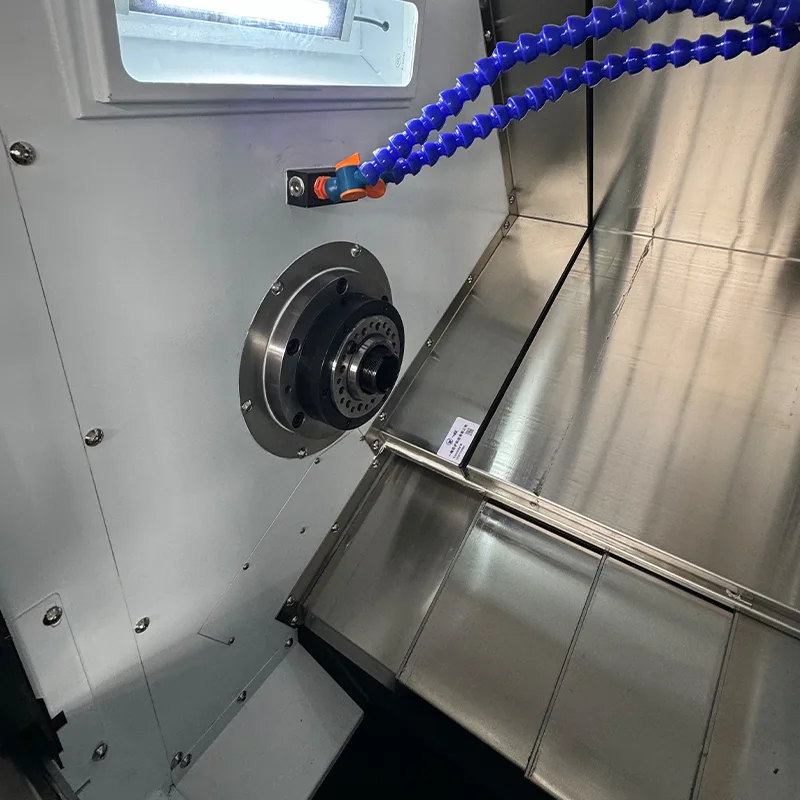

· Spindel: Patronen-Präzisionsspindelbaugruppe mit japanischen NSK-Lagern. Spindelmodell A2-5 mit 170 mm Durchmesser. Geschwindigkeitsbereich 0-5000 U/min.

· Führungsbahnen: Japan THK 30 mm Präzisions-Linearrollenführungen. X-Achse mit 4 Standardblöcken, Z-Achse mit 4 erweiterten Blöcken.

· Kugelumlaufspindeln: Japan THK 32 mm Präzisionskugelumlaufspindeln mit 10 mm Steigung für die X- und Z-Achse.

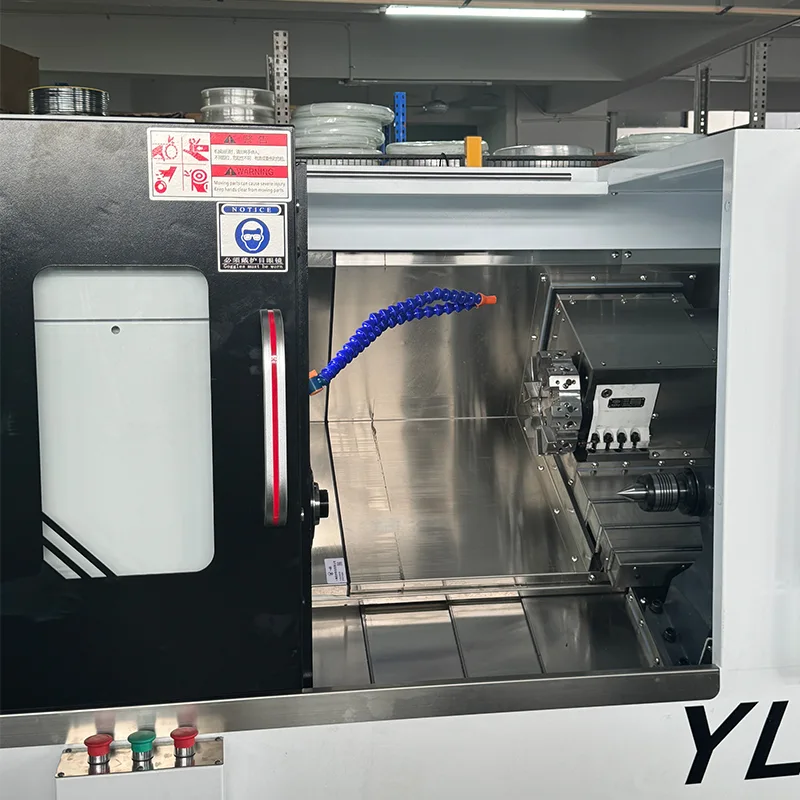

· Werkzeugausstattung: 63-Servo-Revolver für automatischen Werkzeugwechsel.

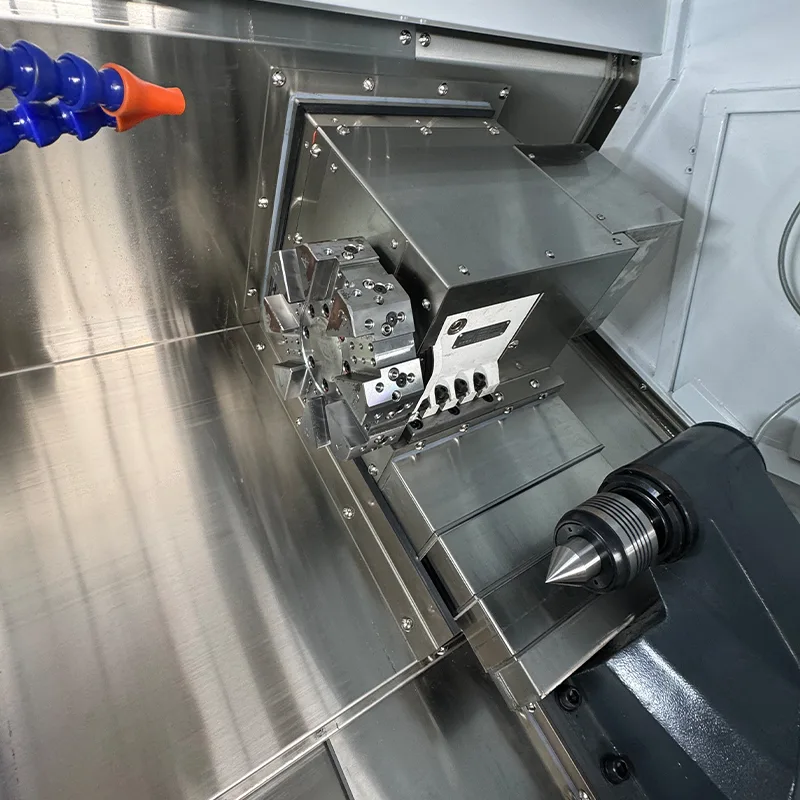

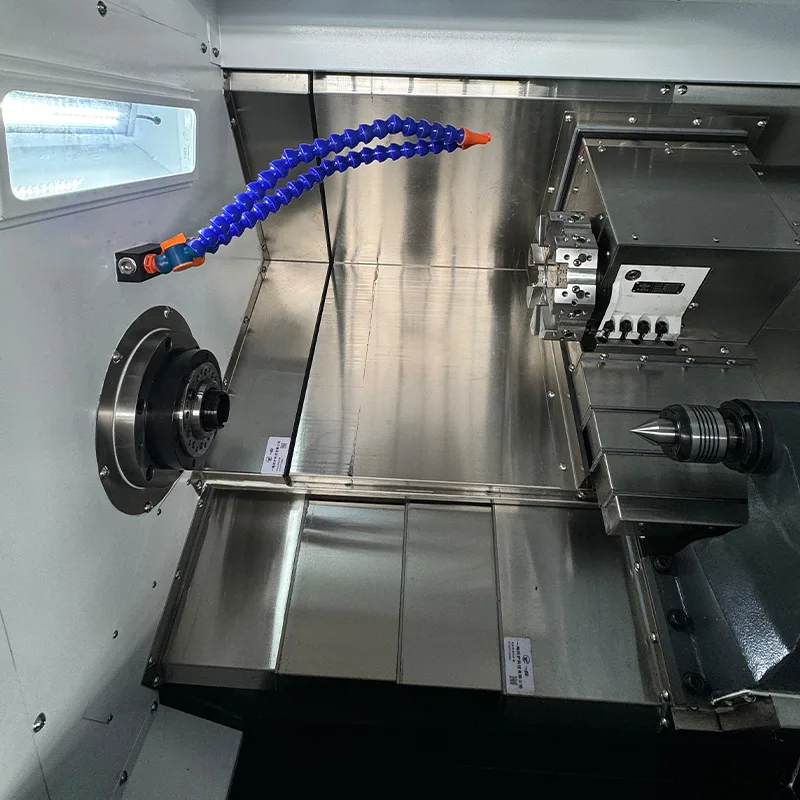

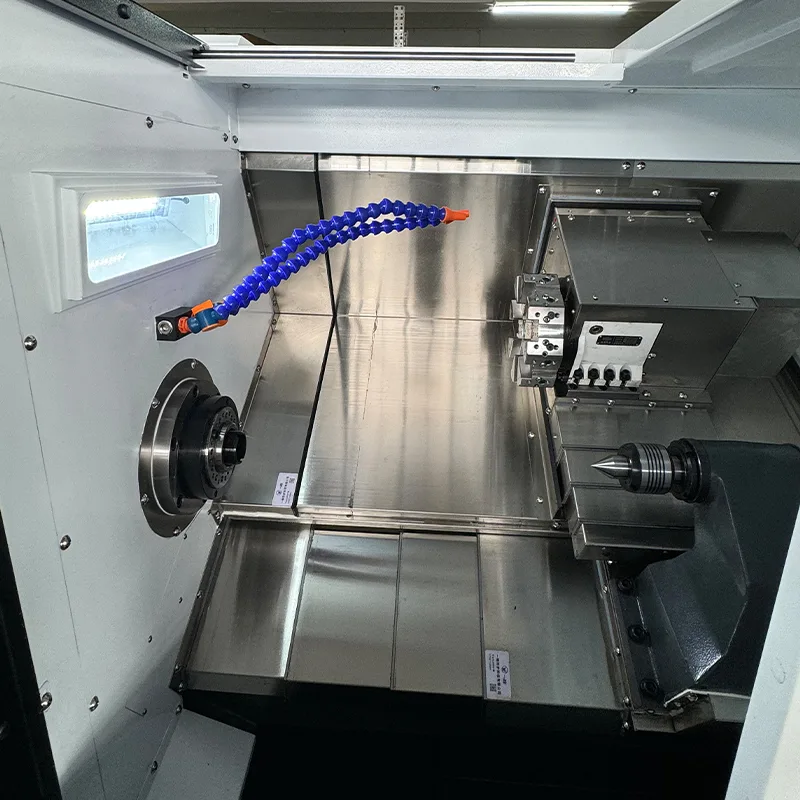

· Reitstock: Linearführungs-Reitstock mit hydraulischem Antrieb. Reitstockweg 500 mm. Reitstockkegel MK4.

· Motoranschlüsse: Hauptmotor mit Riemenantrieb, X- und Z-Motoren mit Direktantrieb.

Bestellinformationen

Die folgenden Preis- und Bestelldetails gelten für die Schrägbett-CNC-Drehmaschine mit Servorevolver und Reitstock.

· Produktname: Schrägbett-CNC-Drehmaschine (Werkzeugrevolvertyp)

· Modell: YL-45L

· Zahlungsbedingungen: 30 % Anzahlung, Restbetrag vor Versand

· Garantie: 1 Jahr auf Teile (künstlich verursachte Schäden ausgenommen)

· Steuer: 13 % Mehrwertsteuer inbegriffen

· Fracht: Inbegriffen

Häufig gestellte Fragen

Was ist das Steuerungssystem dieser Schrägbett-CNC-Drehmaschine?

Die Schrägbett-CNC-Drehmaschine verwendet das FANUC Oi-TF PLUS (5) CNC-System mit FANUC-Servomotoren und Antrieben für die X- und Z-Achse.

Wie groß ist der Verfahrweg der X- und Z-Achse dieser Maschine?

Der X-Achsen-Verfahrweg beträgt 200 mm und der Z-Achsen-Verfahrweg 460 mm. Wie hoch ist die Spindelgeschwindigkeit und Spindelmotorleistung?

Der Spindeldrehzahlbereich beträgt 0 bis 5000 U/min und die Leistung des Spindelmotors beträgt 7,5 kW von Huahong.

Über welche Art von Bett und Werkzeug verfügt diese Maschine?

Die Maschine verfügt über ein 30-Grad-Schrägbett mit einem 63-Servo-Revolver für den automatischen Werkzeugwechsel.

Was sind die Spezifikationen für Führungsschienen und Kugelumlaufspindeln?

Die X- und Z-Achsen verwenden 32-mm-Präzisionskugelumlaufspindeln und 30-mm-Präzisionslinearrollenführungen, beide von Japan THK.

Welches Gewicht und welche Abmessungen hat diese CNC-Drehmaschine?

Die Maschinenabmessungen betragen 1875 x 1021 x 1263 mm und das Gewicht beträgt ca. 1,8 Tonnen.

Welchen Reitstocktyp hat die Maschine?

Die Maschine verfügt über einen linear geführten Reitstock mit hydraulischem Antrieb, einen Reitstockweg von 500 mm und einen Reitstockkegel von MT4.
