Fachwerkintegrierte Maschine

Kunde

Reza

Angebot Nr.

YL2025091101

Kontakt

Reza

Angebotsdatum

2025-9-11

CC.

Gültigkeit des Angebots

30 Tage

Tel

Lieferzeit

20 Tage nach Erhalt der Anzahlung

Preis

0640 (einschließlich Fly-Cutter-Antriebskopf und quadratischem Werkzeugrevolver)

RMB42000SET

Zahlung

T/T. 30 % Anzahlung, 70 % Zahlung vor Lieferung.

Garantie

Ein Jahr.

Foto

 Name

 Spez

Verarbeitungsfähigkeit

Max. Umlaufdurchmesser über dem Bett (mm)

280

Max. Schwenkdurchmesser über Schlitten (Φ/mm)

f160

Max. Drehlänge (Φ/mm)

280

Max. Drehdurchmesser (Φ/mm)

280

Maximaler Durchgangslochdurchmesser für Stangenmaterial (Φ/mm)

42

Spindel

Spindelnasentyp (GB 5900.1)

A2-5

 Konizität des Spindelbuchsenlochs

21°

GB21°

Spindeldurchgangslochdurchmesser (Φ/mm)

49

 Durchmesser der Spindelzugstange

41.5

Spindelzugstangengewinde

M48×1,5

Spindelgeschwindigkeitsbereich (U/min)

0-3000（4000）

Standardkonfiguration: 0-3000 (Optional: 4000)

 Spindelschaltmodus

32

Unabhängige Spindel: 3 vorne, 2 hinten

Hauptmotorleistung (Dauerleistung) (kW)

4

Hauptmotorleistung (momentaner Maximalwert) (kW)

4

Eilganggeschwindigkeit der X-Achse (m/min)

15

Eilganggeschwindigkeit der Z-Achse (m/min)

15

Drehmoment des X-Achsen-Servomotors (N·m)

110/6,4

Drehmoment des Z-Achsen-Servomotors (N·m)

110/6,4

X-Achsen-Hub (mm)

640

Z-Achsen-Hub (mm)

280

X-Achsen- und Z-Achsen-Motorverbindungsmethode

 Direkte Kopplung

Z-Achsenführung

Z-30-640

Z-Achsen-Kugelumlaufspindel 30-640, quadratischer Typ

X-Nachher.

X-30-540

X-Achsen-Kugelumlaufspindel 30-540 quadratischer Typ

 Führungstyp

(30FZS)

Linearführung (30FZS)

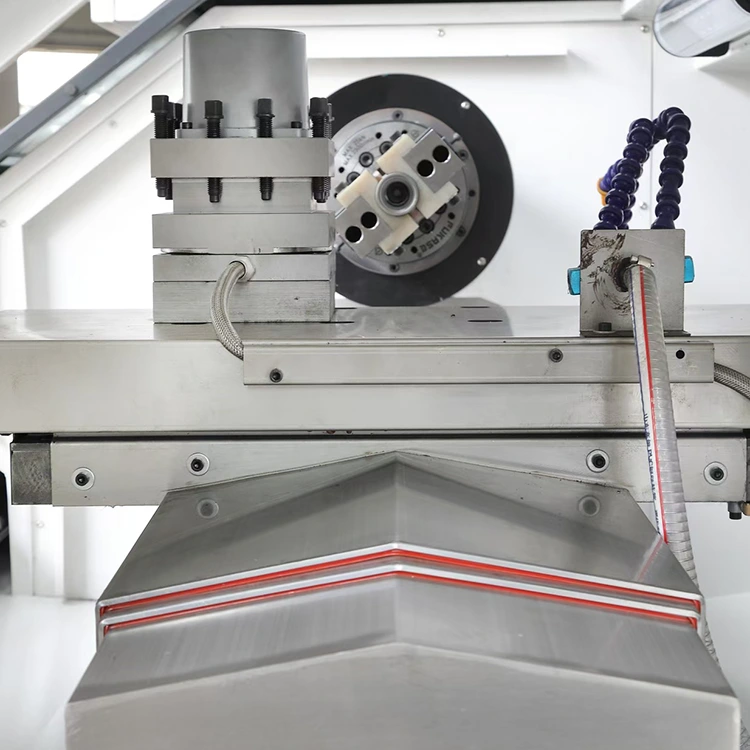

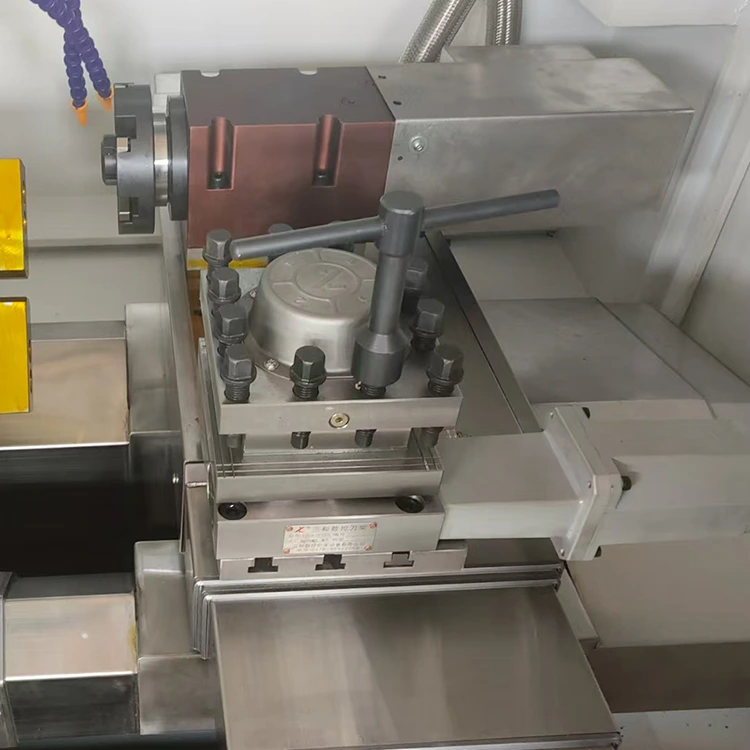

Werkzeugrevolver

 Werkzeugrevolvertyp

6125

 Anzahl der Werkzeugstationen

(MM)

Werkzeuggröße (mm)

20*20

Fester Werkzeugpfosten (20×20)

Fachwerk

Standardhub der X-Achse

2400 mm

Max. Geschwindigkeit der X-Achse

1,5 mm/s

Standardhub der Y-Achse

650mm

Maximale Geschwindigkeit der Y-Achse

1m/s

Standardhub der Z-Achse

1000 mm

Maximale Geschwindigkeit der Z-Achse

1,5 m/s

 Tabletthöhe vom Boden

1100 mm

 Fachgröße

550*350mm

 Anzahl der Tabletts

2

2 Bilder

 Fachwerkmaterial

Stahl

 Ende des Greifers

，

Pneumatische Klemmung, pneumatische Drehung

 Übertragungsmodus

Linearführung mit Schrägschienen-Zahnstange

 Eingangsspannung

220V

 Eingangsluftdruck

0,5-0,8 pa

Stromversorgung

 Nenngesamtleistung

9KW

 Bemessungsgesamtstrom

20A

Spez

 Maschinengewicht

900kg

Maschinengröße (L×B×H)

1650×1250×1600mm

andere

 Spannmethode

Futterdurchmesser (optional)

 Leistung der Wasserpumpe

380V/90W

Kugelumlaufspindelmodell (X-Achse)

2508

Kugelumlaufspindelmodell (Z-Achse)

3208

Späneförderertyp (optionaler Kauf)

Bearbeitungsfeld

 Auto- und Motorradteile und Hardware-Zubehör
