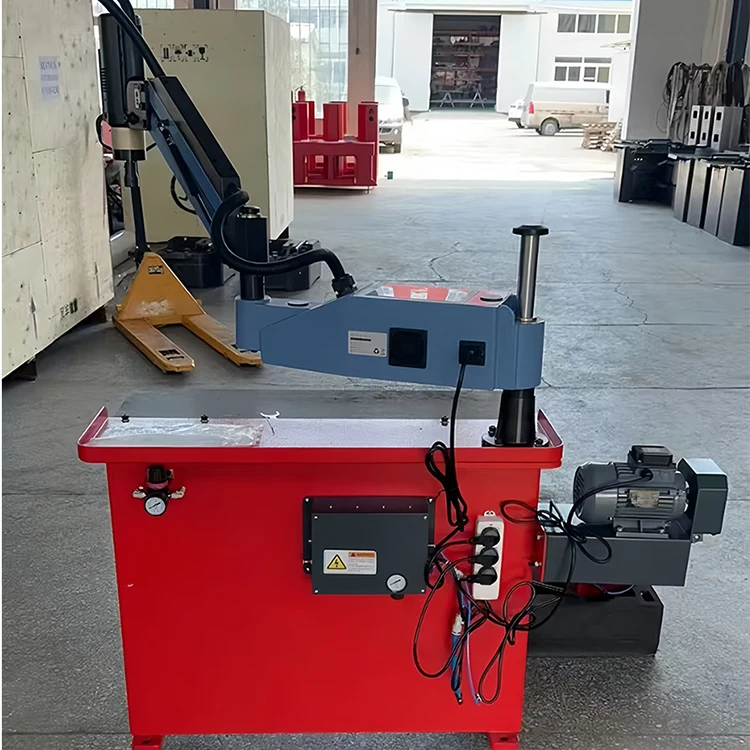

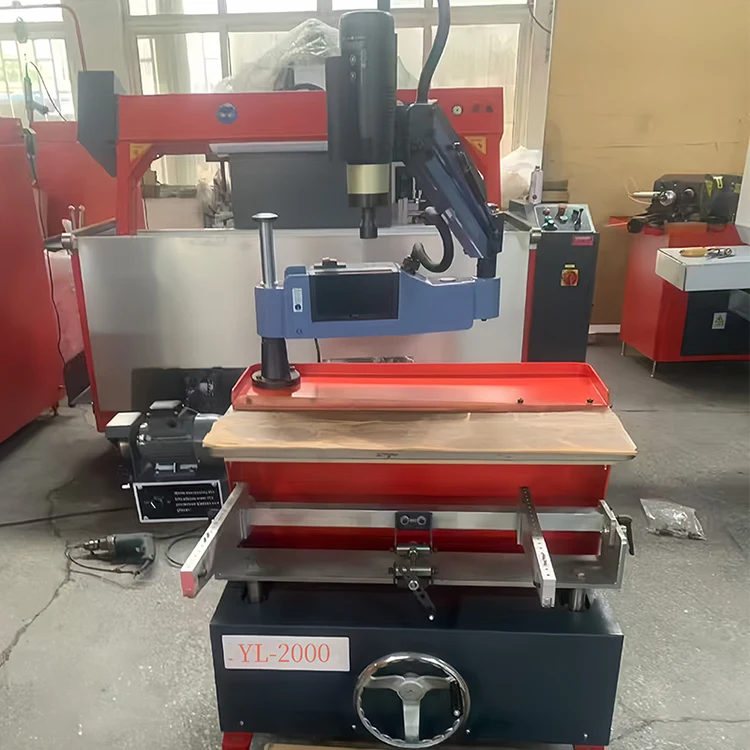

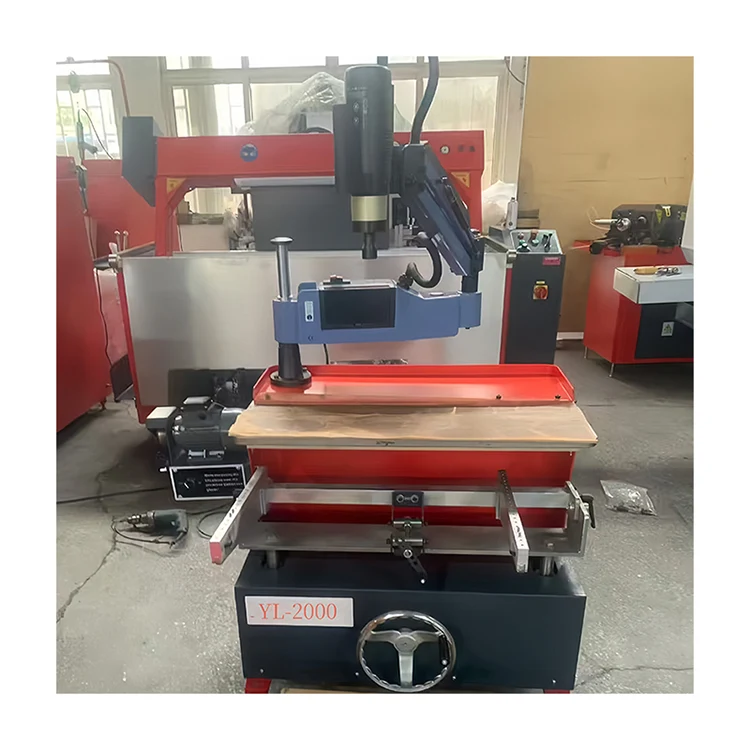

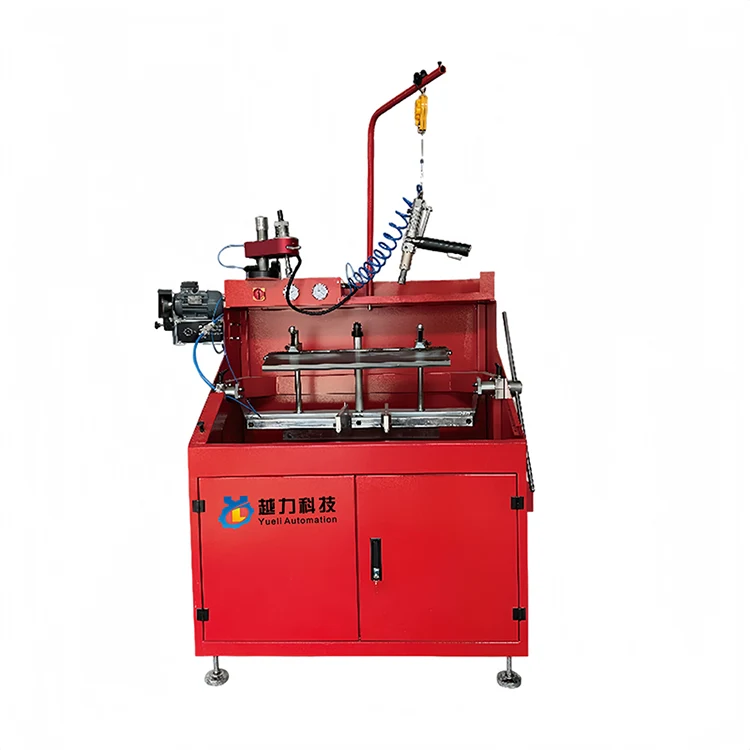

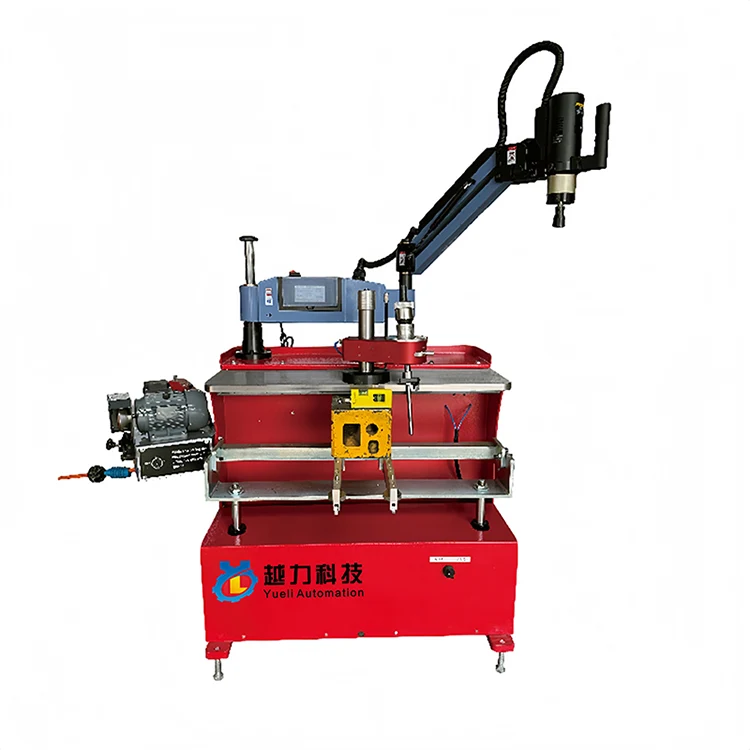

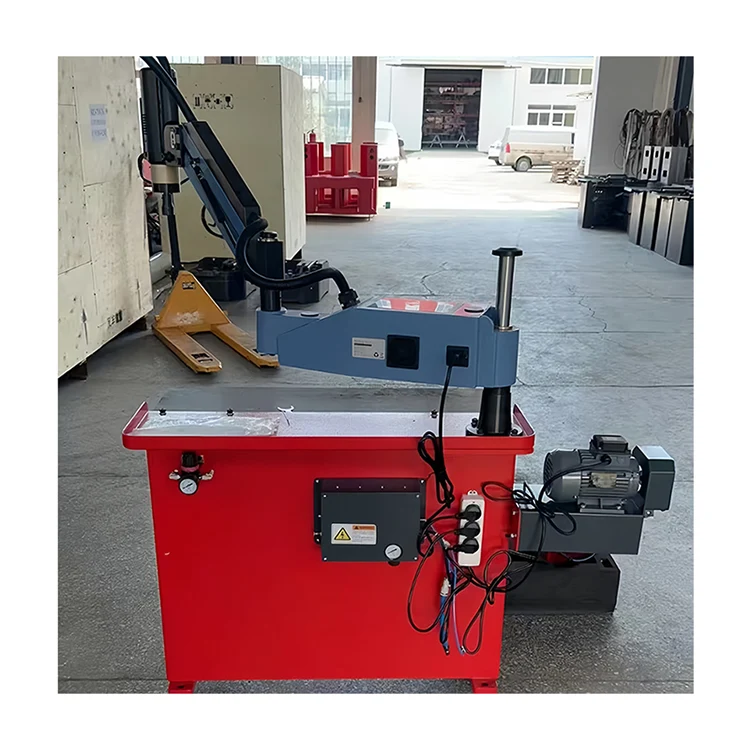

Ventilsitzring-Bohrmaschine

Die von Yueli entwickelte Ventilsitzring-Bohrmaschine LD2000 ist eine professionelle Maschine für die Präzisionsbearbeitung und Reparatur von Ventilsitzringen in Motorzylinderköpfen. Es wird häufig bei der Wartung von Zylinderköpfen für Benzin-/Dieselmotoren in Automobilen, Motorrädern und Schiffen eingesetzt. Die Maschine kann Ventilanschlüsse, Sitzringbohrungen und Führungsrohrlöcher bohren und reiben.

· Kompakte Struktur mit vertikalen rechteckigen Führungsschienen für langfristige Steifigkeit und Genauigkeit.

· Komplett ausgestattet – der Kauf zusätzlicher Werkzeuge, Piloten oder Messgeräte ist nicht erforderlich.

· Einfach zu bedienen, geeignet für verschiedene Werkstattumgebungen.

· Deckt gängige Ventilsitzringgrößen ab und deckt den täglichen Reparaturbedarf für die meisten Motortypen ab.

Technische Spezifikationen

Die technischen Spezifikationen für die Ventilsitzring-Bohrmaschine LD2000 lauten wie folgt:

· Modell: LD2000

· Menge pro Set: 1

· Verpackungsabmessungen (L×B×H): 1020 × 900 × 1350 mm

· Stromversorgung: 220 V / 50 Hz / einphasig

· Nettogewicht: 155 kg

· Bruttogewicht: 223 kg

Strukturmerkmale:

· Vertikales rechteckiges Führungsschienendesign – gute Steifigkeit und Vibrationsfestigkeit.

· Integriertes Bett und Hauptrahmen für stabilen Betrieb.

· Separater elektrischer Steuerkasten für sicheren und bequemen Betrieb.

Warum LD2000 wählen?

Im Bereich der Reparatur von Ventilsitzringen wirken sich Genauigkeit, Steifigkeit und Vollständigkeit des Zubehörs direkt auf Qualität und Effizienz aus. Der LD2000 bietet folgende Vorteile:

① Komplett ausgestattet – sofort einsatzbereit

· Enthält 8 Arten von Bohrklingen (E1- und E2-Serie mit verschiedenen Winkeln und Radien).

· Enthält 9 Piloten von 4,98 mm bis 11,98 mm, die gängige Führungsbohrungsdurchmesser abdecken.

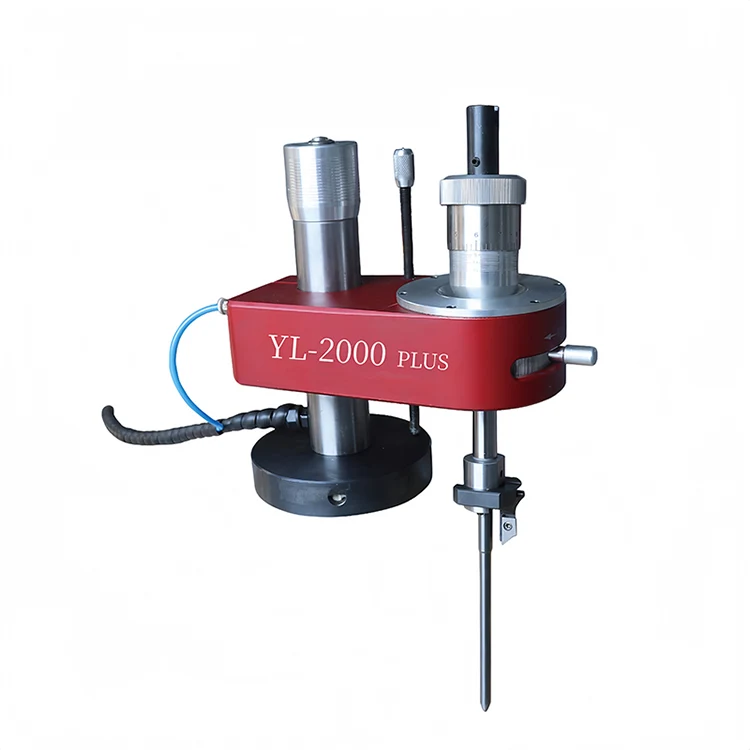

· Lieferung mit großen, mittleren und kleinen Werkzeughaltern für verschiedene Bohrungsgrößen und -tiefen.

· Im Lieferumfang sind eine Einstelllehre, ein Sechskantschlüssel und ein T15-Schlüssel enthalten – für die Einrichtung sind keine zusätzlichen Werkzeuge erforderlich.

② Gute Steifigkeit und zuverlässige Genauigkeit

· Vertikale rechteckige Führungsschienen sorgen für hervorragende Biege- und Torsionssteifigkeit.

· Präzise Spindel- und Führungsschienenpassung gewährleisten Konzentrizität und Oberflächengüte.

· Stabiles Bett reduziert Vibrationen und verlängert die Lebensdauer des Werkzeugs.

③ Breites Anwendungsspektrum

· Geeignet für Benzin-/Diesel-Zylinderköpfe in Automobilen, Motorrädern und Schiffen.

· Kann Ventilanschlüsse, Sitzringbohrungen und Führungsrohrlöcher bearbeiten.

· Mehrere Pilot- und Klingenkombinationen decken die gängigsten Reparaturgrößen ab.

④ Einfache Wartung und ausreichende Ersatzteile

· Alle notwendigen Werkzeuge sind im Lieferumfang enthalten – keine zusätzlichen Anschaffungen für tägliche Anpassungen.

· Standardisierte Halter- und Pilotschnittstellen vereinfachen den Austausch.

Standard-Packliste

Der LD2000 wird mit den 28 unten aufgeführten Artikeln geliefert:

Hinweise zum Bausatz:

· Bohrmesser: E1-Serie (5 Stück: 45°-0,8, 45°-1,2, 55°-1,5, 60°-1,2, 90°) und E2-Serie (3 Stück: 45°-0,8, 45°-1,2, 60°-1,2) – verschiedene Winkel und Radien für verschiedene Ventilsitzkegelanforderungen.

· Piloten: 9 Durchmesser von 4,98 mm bis 11,98 mm, passend zu gängigen Ventilführungsbohrungsgrößen, um eine genaue Zentrierung beim Bohren zu gewährleisten.

· Werkzeughalter: drei Größen (groß, mittel, klein) für unterschiedliche Bohrungsdurchmesser und Bearbeitungstiefen.

· Werkzeugeinstelllehre: ermöglicht eine schnelle Werkzeuginstallation und Positionskalibrierung.

Anwendungsbereich

Die Ventilsitzring-Bohrmaschine LD2000 ist für die Kernherausforderung bei der Zylinderkopfreparatur konzipiert – das Präzisionsbohren und Reiben von Ventilsitzen. Typische Anwendungen sind:

· Zylinderkopfreparatur von Kfz-Motoren – Autos, SUVs, leichte Nutzfahrzeuge (Benzin/Diesel).

· Zylinderkopfreparatur von Motorradmotoren – Einzylinder- und Mehrzylindermotoren.

· Zylinderkopfreparatur von Schiffsmotoren – Schiffsdieselmotoren, einschließlich größerer Ventilsitze.

· Motorüberholung und professionelle Bohrwerkstätten – Serienverarbeitung und Reiben von Führungslöchern.

Nutzung und Wartung

Auspackkontrolle:

· Überprüfen Sie alle 28 Artikel anhand der Packliste.

· Überprüfen Sie die Maschine, das Bett und den Schaltkasten auf Transportschäden.

· Stellen Sie sicher, dass die Klingenkanten und Führungsflächen intakt sind.

Installation und Einrichtung:

· Stellen Sie das Bett auf eine ebene und stabile Werkbank.

· Schließen Sie die Stromversorgung (220 V/50 Hz einphasig) gemäß dem Etikett des Steuerkastens an.

· Spannen Sie den Zylinderkopf ein und führen Sie den entsprechenden Piloten zur Positionierung in das Führungsloch ein.

· Wählen Sie die richtige Bohrklinge für den Ventilsitzwinkel aus und montieren Sie sie auf dem Werkzeughalter.

· Verwenden Sie die Werkzeugeinstelllehre, um die Werkzeugposition vor dem Start zu kalibrieren.

Routinewartung:

· Halten Sie die Oberflächen der Führungsschienen sauber und schmieren Sie sie regelmäßig.

· Reinigen Sie die Klingen nach dem Gebrauch und vermeiden Sie Stoßschäden.

· Wischen Sie Piloten nach Gebrauch ab und lagern Sie sie nach Größe sortiert.

· Halten Sie den Schaltkasten trocken und belüftet. Überprüfen Sie die Verkabelung regelmäßig.

Verpackung und Versand

Um einen sicheren Transport zu gewährleisten, ist der LD2000 in einer Standard-Exportholzkiste verpackt:

· Verpackungsmethode: Standard-Exportsperrholzkiste

· Verpackungsmaße: 1020 × 900 × 1350 mm

· Nettogewicht: 155 kg

· Bruttogewicht: 223 kg

· Stromversorgung: 220 V / 50 Hz / einphasig

· Geeignet für Land-, See- oder Luftfracht

Alle Komponenten sind sicher im Gehäuse befestigt, wobei Klingen und Piloten einzeln verpackt sind, um Beschädigungen zu vermeiden. Bitte überprüfen Sie die Sendung bei Ankunft und kontaktieren Sie sofort den Spediteur oder Lieferanten, wenn Sie Probleme feststellen.

Bestellung und Anfragen

Quanzhou YueLi Automation Equipment Co., Ltd. bietet Vertriebs- und technischen Support für die Ventilsitzring-Bohrmaschine LD2000. Ganz gleich, ob Sie eine Autowerkstatt, eine Motorradwerkstatt, ein Unternehmen zur Reparatur von Schiffsmotoren oder eine professionelle Motorenüberholungsanlage betreiben, YueLi kann die richtige Lösung und After-Sales-Unterstützung bieten.

Kontaktinformationen:

· Unternehmen: Quanzhou YueLi Automation Equipment Co., Ltd.

· Produkt: LD2000 Ventilsitzring-Bohrmaschine

Für Produktdetails, Lieferzeiten und Garantiebestimmungen wenden Sie sich bitte an das YueLi-Team. Wir freuen uns darauf, Sie zu bedienen.
