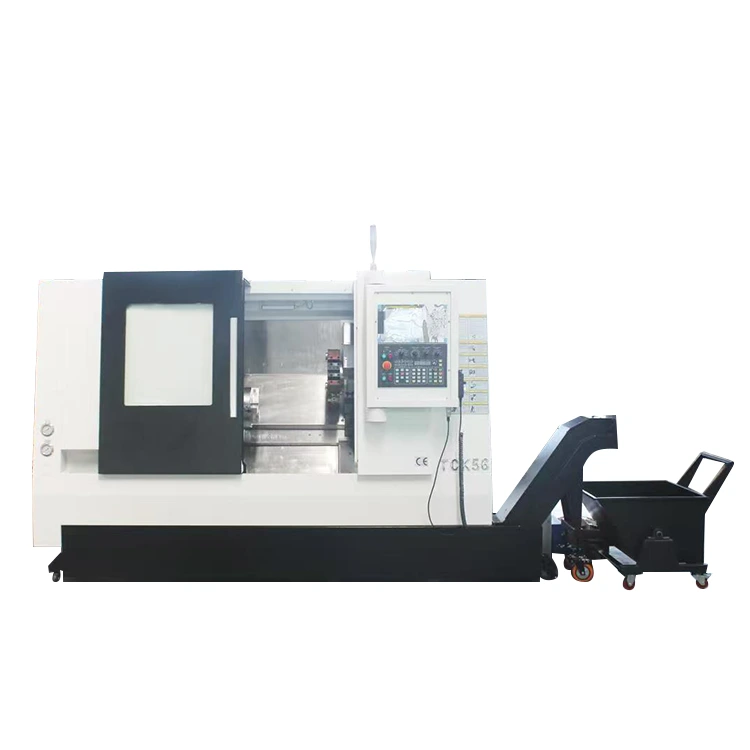

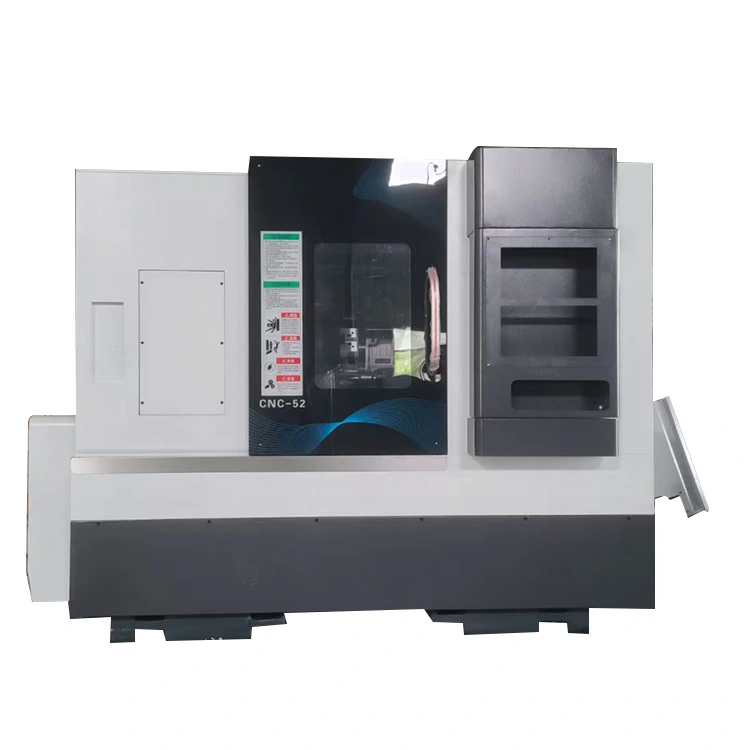

CNC-Dreh-Fräszentrum mit Reitstock

NEIN.NameEinheitSpezBemerkung1Abmessungen der Schiebetischplattemm450*340 2Maximaler Verfahrweg der Z-Achsemm600 3Maximaler Verfahrweg der X-Achsemm300 4Maximaler Schaukeldurchmessermm650 5Abstand von der Spindel zur Schlittentischplattemm170 6Abstand von der Spindelmitte zum Bodenmm1100 7MAX. Bearb......

Modell:YL-52Y

Anfrage absenden

Produktbeschreibung

NEIN.	Name	Einheit	Spez	Bemerkung
1	Abmessungen der Schiebetischplatte	mm	450*340
2	Maximaler Verfahrweg der Z-Achse	mm	600
3	Maximaler Verfahrweg der X-Achse	mm	300
4	Maximaler Schaukeldurchmesser	mm	650
5	Abstand von der Spindel zur Schlittentischplatte	mm	170
6	Abstand von der Spindelmitte zum Boden	mm	1100
7	MAX. Bearbeitungslänge	mm	475	Nehmen wir als Beispiel den Power-Revolver NF80-170-BMT55-12T
8	MAX. Drehdurchmesser	mm	500
9	Spindelmodell (Spindeldurchmesser)	mm	A2-6 (200)
10	Spindelgeschwindigkeit	U/min	0-4000
11	Spezifikationen der X- und Z-Kugelumlaufspindel		3210/4010	Japanische THK-Kugelumlaufspindel, Klasse C3
12	X-Achsen-Linearführungsschiene		Taiwan HIWIN Roller Klasse P, Größe 35	4 Schieber – Standardtyp
13	Z-Achsen-Linearführungsschiene		Taiwan HIWIN Roller Klasse P Größe 35	4 Schieber – Schieber mit verlängerter Länge
14	Anschlussart des Haupt-X.Z-Motors		Zahnriemen/Direktantrieb/Direktantrieb
15	X.Z. Reitstock-Motorflansch/Zapfen	mm	130/110
16	Maschinengröße	mm	241512571270
17	Nettogewicht der Maschine	KG	3800kg	Mit innerem und äußerem Schutz

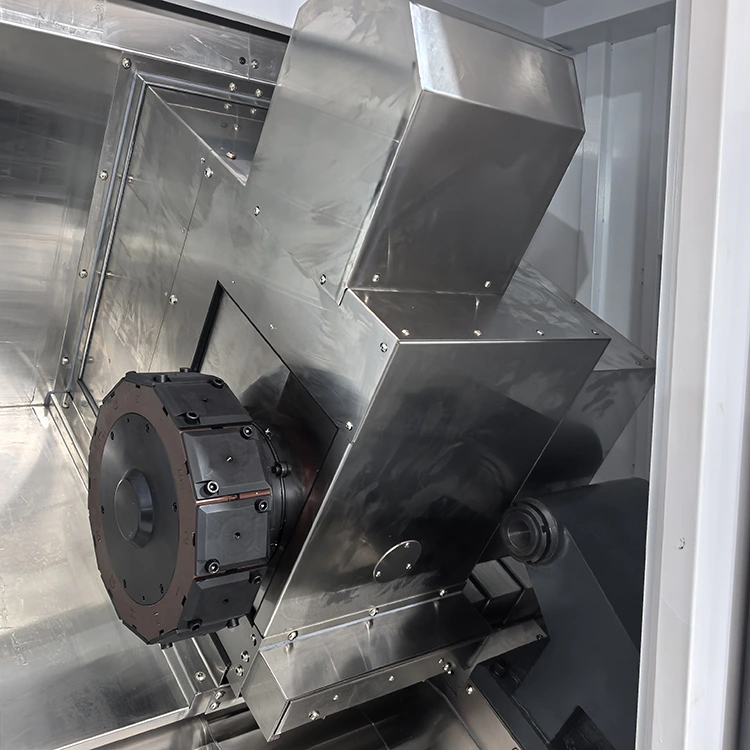

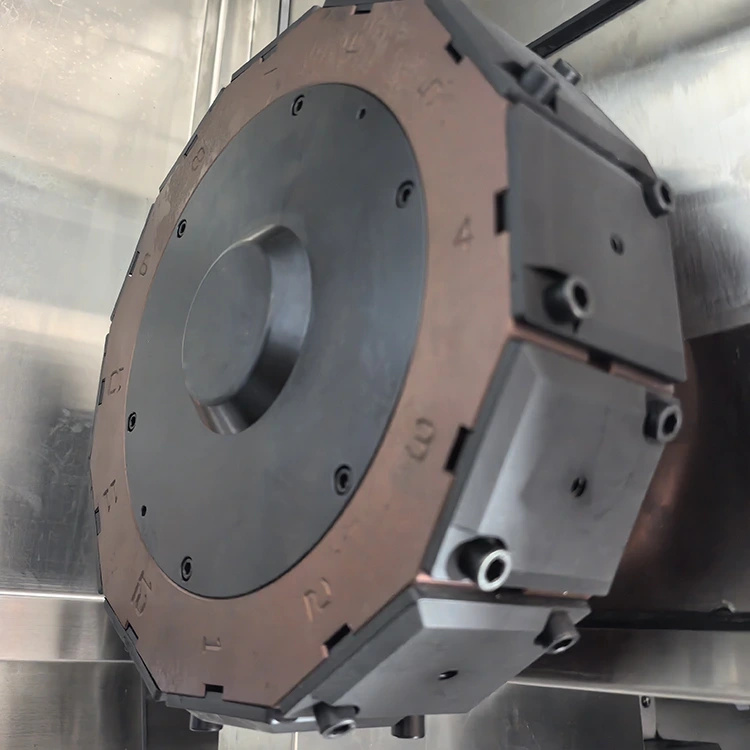

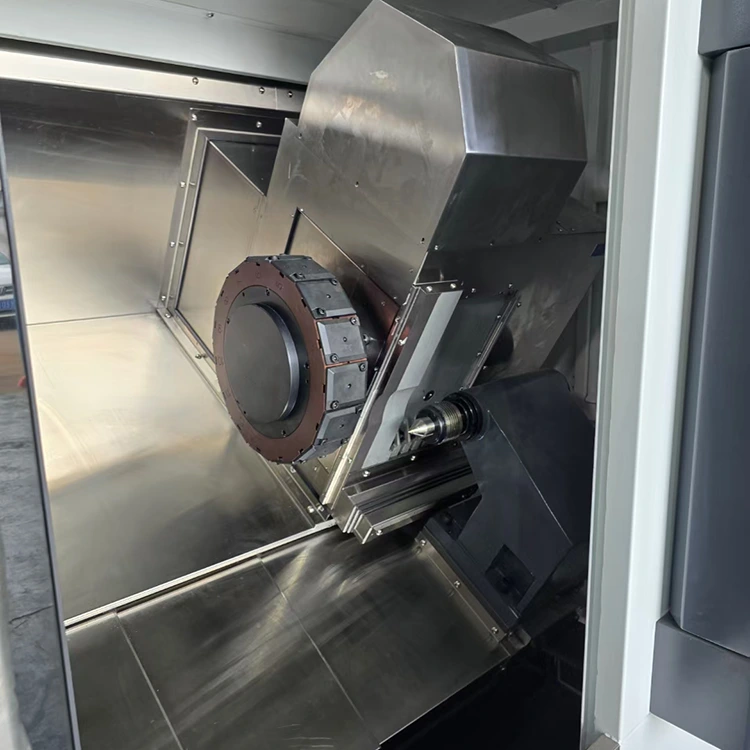

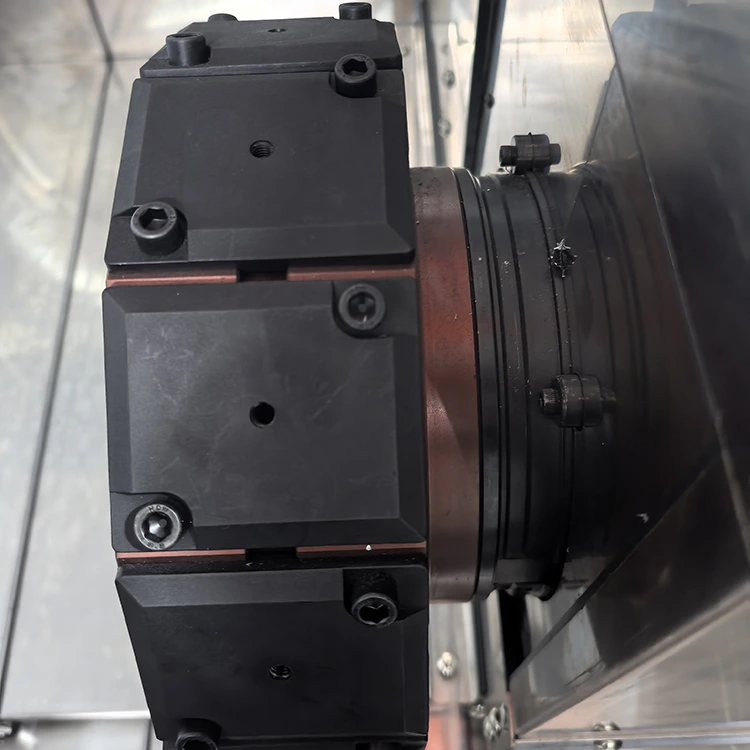

18	Methode zur Werkzeuginstallation		170-BMT55 Energieturm

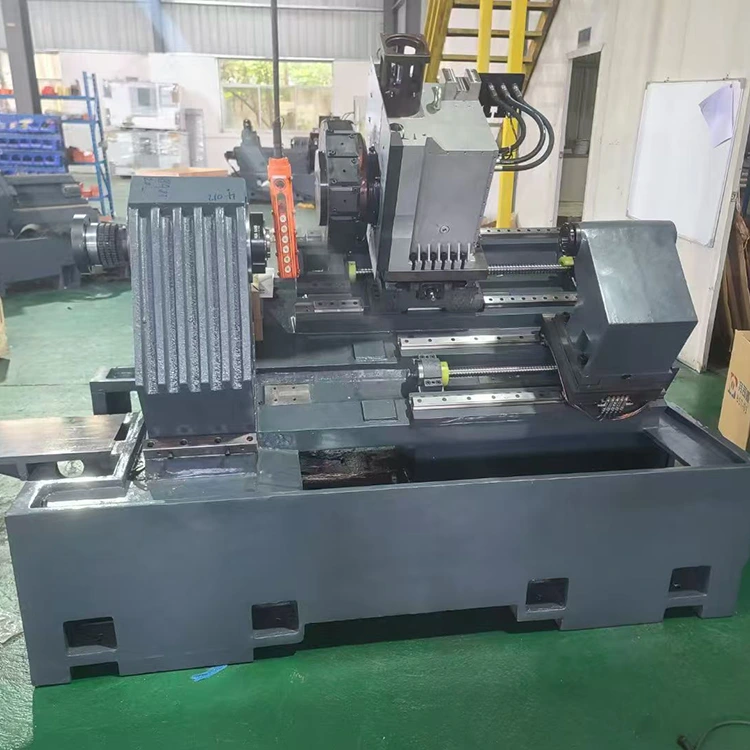

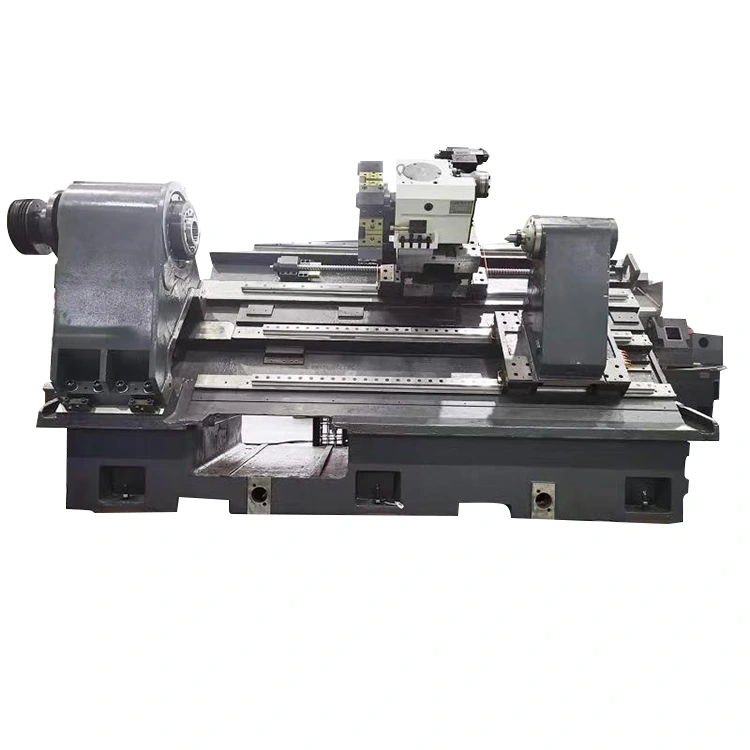

19	Art und Neigung der Maschinenbasis		30-Grad-Schrägbett
20	Reitstock		Linearführungs-Reitstock
21	Reitstockvorschubmethode		Hydraulischer Antrieb und Servoantrieb	Standardmäßig ausgestattete hydraulische Reitstockmitte
22	Maximaler Verfahrweg des Reitstocks		600
23	Min. Überstandslänge des Reitstocks		30mm
24	Modell mit Reitstockspitze		MT5

Modellkonfiguration
Name	Ursprungsort/Spez	Name	Herkunftsort/Spez
CNC-System	HUST	X/Z-Achsen-Servomotoren + Antriebe	Delta
32 Präzisions-Kugelumlaufspindel	THK (Japan)	Spindelmotor	Huahong 7,5 kW
30 Präzisions-Linearrollenführung	HIWIN (Taiwan, China)	Hydraulischer Drehzylinder	TAIWAN
Zylindrische Präzisionsspindeleinheit	NSK-Lager (Japan)	Cool	750W
Hydraulikstation	Taiwan	Kraftkopf	3 Stationen 11,4N
Zufälliges Zubehör
Name	Modell/Spez	Name	Modell/Spez
Spannzange (zur Materialspannung)	1 Stück (im Lieferumfang der Maschine enthalten)	Drehwerkzeughalter, Bohrwerkzeughalter	3PCS/2PCS
Bohrwerkzeugschaft	2 Stück ER20A-Verlängerungsstangen	Sechskantschlüssel	1Set
