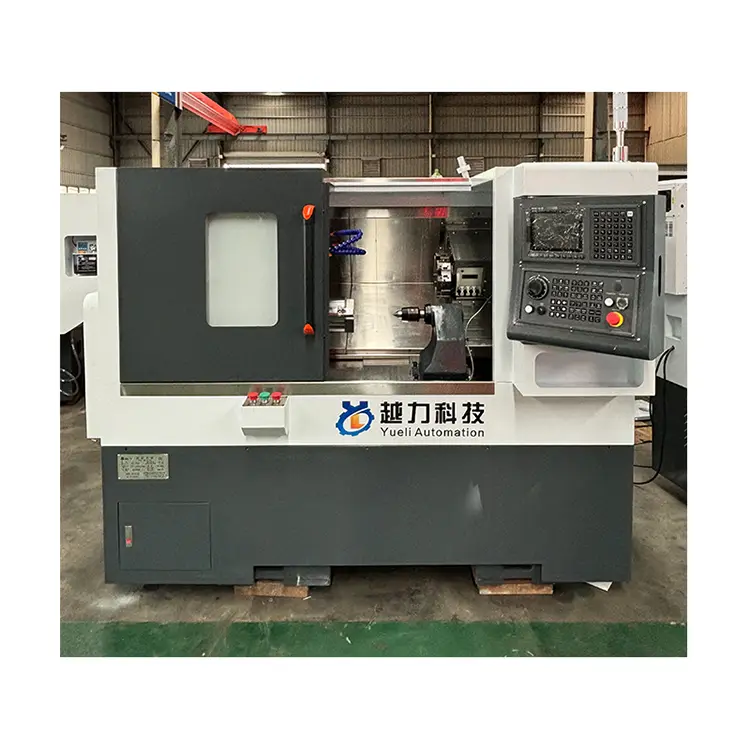

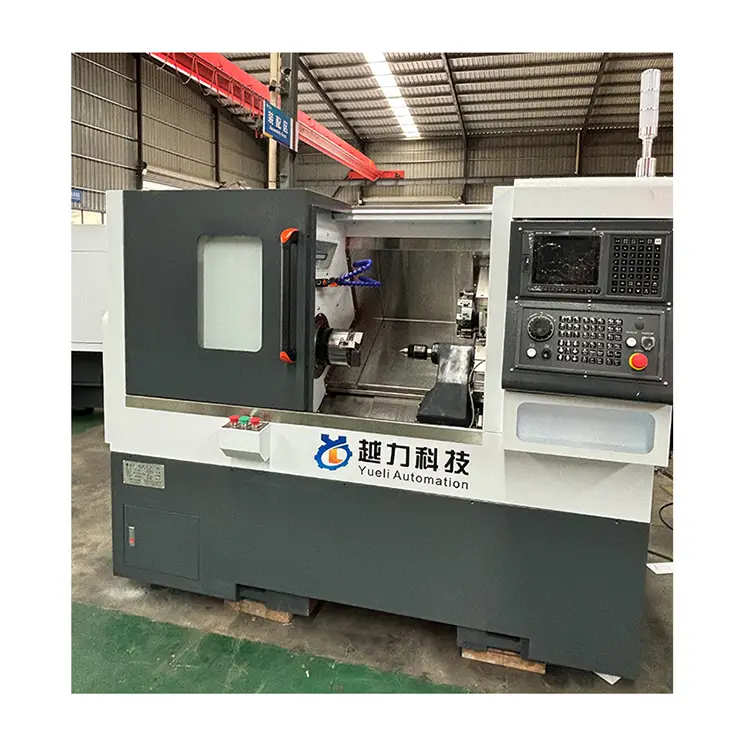

Werkzeug Turmschwanz-Top-CNC-Drehmaschine

HL-45L-Schwanz-Top-CNC-DrehmaschineSeriennummerProjektEinheitSpezifikationen (Abmessungen)Anmerkungen1Die Größe der Drag -Board -Arbeitsplattemm300*260 2Z-Achse Reisenmm460 3X-Achse-Reisemm200 4Maximale Rotationmm450 5Der Abstand von der Mitte der Hauptwelle bis zur Tischfläche der Wi......

Modell:YL-45L

Anfrage absenden

Produktbeschreibung

HL-45L-Schwanz-Top-CNC-Drehmaschine

Seriennummer	Projekt	Einheit	Spezifikationen (Abmessungen)	Anmerkungen
1	Die Größe der Drag -Board -Arbeitsplatte	mm	300*260
2	Z-Achse Reisen	mm	460
3	X-Achse-Reise	mm	200
4	Maximale Rotation	mm	450
5	Der Abstand von der Mitte der Hauptwelle bis zur Tischfläche der Widerstandsplatte	mm	63
6	Der Abstand vom Boden bis zur Mitte des Hauptwellen	mm	1050
7	Maximale Verarbeitungslänge	mm	380 (einschließlich Chuck)	Nehmen Sie als Beispiel Acer LQ63/80-220-8T-Servo-Turm
8	Maximaler Drehdurchmesser	mm	375	Nehmen Sie als Beispiel Acer LQ63/80-220-8T-Servo-Turm
9	Spindelmodell (Spindeldurchmesser)	mm	A2-5 (170)
10	Spindelgeschwindigkeit	Drehzahl	0-5000
11	X.Z -Kugelschraubenspezifikationen		3210/3210
12	Spezifikation der X Guide Rail		30 Walzen	4 Slider-Normal
13	Z Guide -Schienenspezifikation		30 Walzen	4 Slider-konventionelle Verlängerung
14	Verbindungsmethode des Hauptmotors X.Z		Klebeband / Direktverbindung / Direktverbindung synchronisieren
15	X.Z Motor Flansch/Stopp	mm	130/110

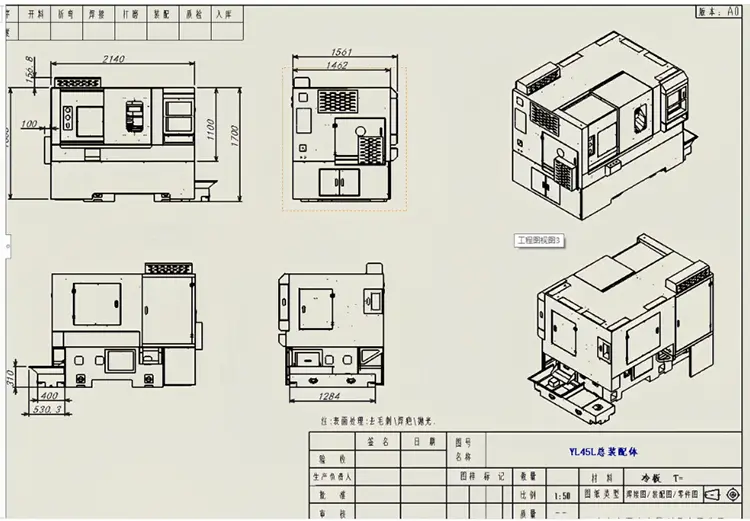

16	Optische Maschinenabmessungen (Länge, Breite, Höhe)	mm	187510211263
17	Gewicht	Tonne	Ca. 1,8T	Enthält nicht die Innen- und Außenabdeckungs -Werkzeug -Turmspindel

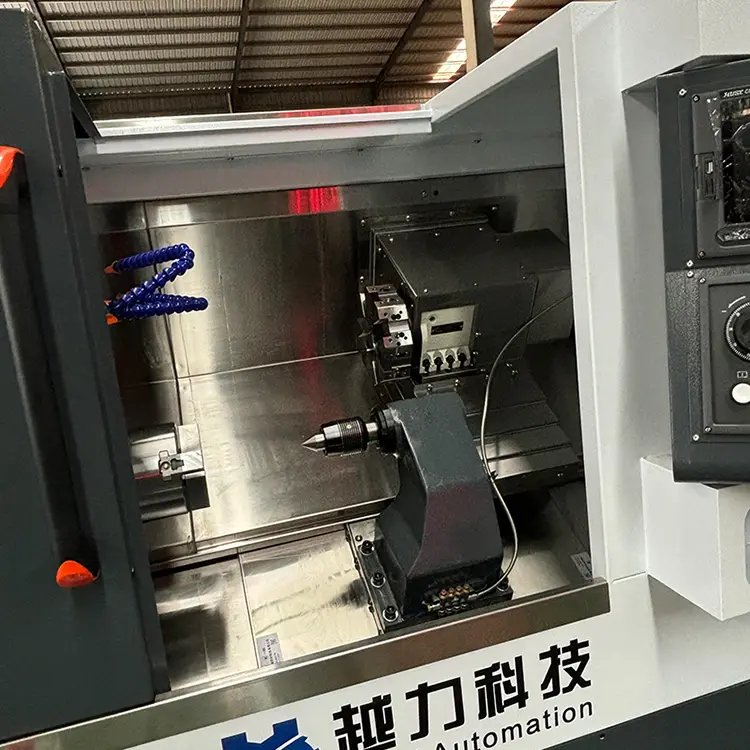

18	Messerbeladungsmethode		63 Servo -Turm
19	Die Form und der Hang des Bettes		Das Bett ist bei 30 Grad geneigt
20	Heckseat		Drahtstangenschwanzsitz
21	Antriebsmethode des Heckseates		Hydraulikfutter
22	Tail -Sitz -Reiseroute		500
23	Tail-Top-Modell		Sparrow 4

Modellkonfiguration
Name eines Teils	Herkunftsort/Spezifikation	Name eines Teils	Herkunftsort/Spezifikation
Numerisches Steuerungssystem	Fanucoi-tfplus (5)	X- und Z -Achse -Servomotor + Antrieb	Fanucoi
32 Präzisionskugelschraube	Japan Thk	Hauptwellenmotor	Huarong 7,5 kW
30 Precision Linear Roller Rail	Japan Thk	Hydraulischer Drehzylinder	Taiwan
Röhrchen Präzisionsspindelbaugruppe	NSK Bearing, Japan	Kühlung	750W
Hydraulikdruckstation	Taiwan	Power Head	3 Workstations 11.4n
Zufälliger Anhang
Name eines Teils	Modell/Spezifikation	Name eines Teils	Modell/Spezifikation
Elastische Klemmen (zum Halten von Materialien)	1 (zufällig)	Autowerkzeughalter, Bohrwerkzeughalter	Autowerkzeughalter 3, zwei Bohrwerkzeughalter
Bohrrohr	ER20A hat zwei lange Stangen	Inbusschlüssel	1 Set
